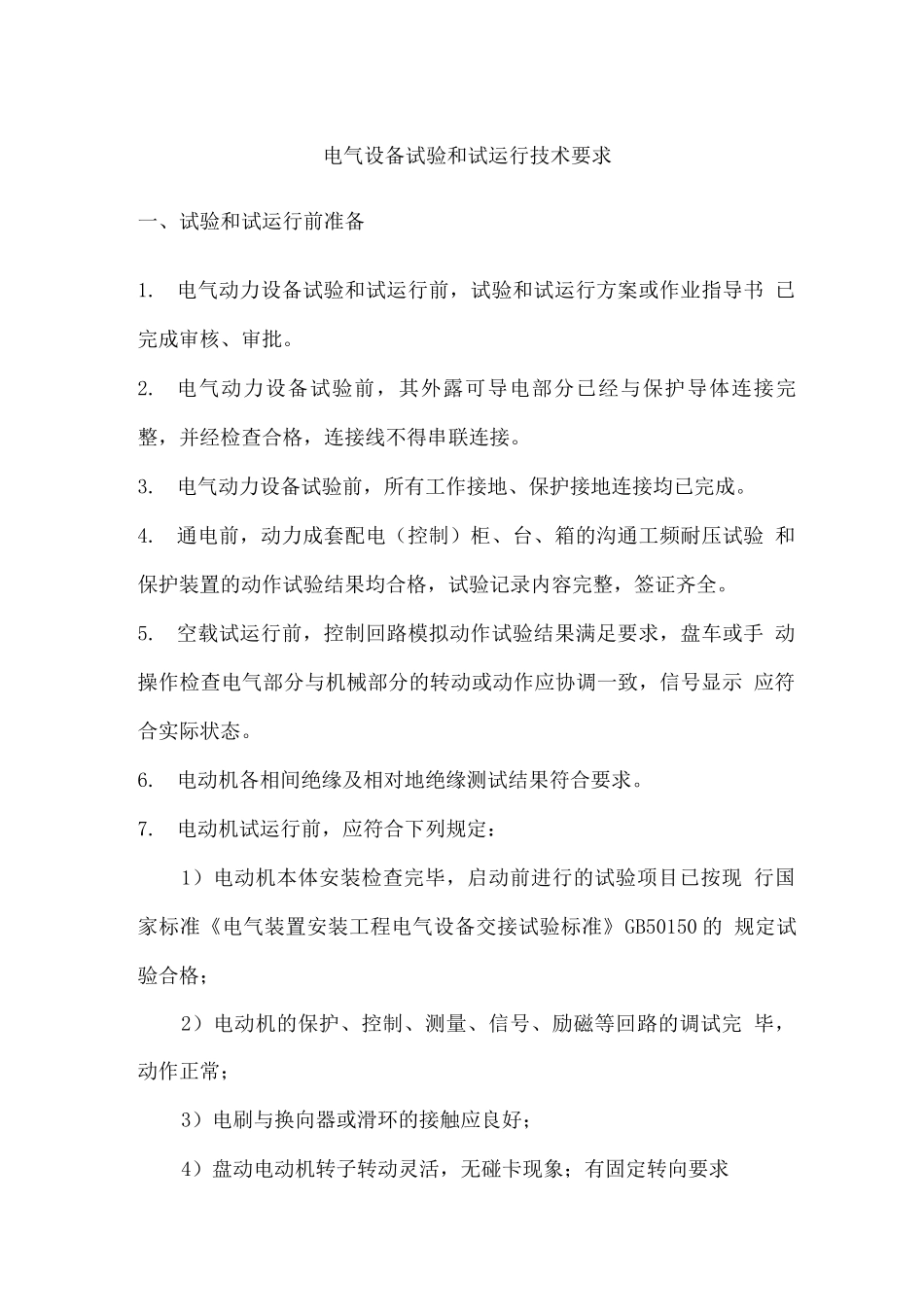

电气设备试验和试运行技术要求一、试验和试运行前准备1.电气动力设备试验和试运行前，试验和试运行方案或作业指导书 已完成审核、审批。2.电气动力设备试验前，其外露可导电部分已经与保护导体连接完 整，并经检查合格，连接线不得串联连接。3.电气动力设备试验前，所有工作接地、保护接地连接均已完成。4.通电前，动力成套配电（控制）柜、台、箱的沟通工频耐压试验 和保护装置的动作试验结果均合格，试验记录内容完整，签证齐全。5.空载试运行前，控制回路模拟动作试验结果满足要求，盘车或手 动操作检查电气部分与机械部分的转动或动作应协调一致，信号显示 应符合实际状态。6.电动机各相间绝缘及相对地绝缘测试结果符合要求。7.电动机试运行前，应符合下列规定：1）电动机本体安装检查完毕，启动前进行的试验项目已按现 行国家标准《电气装置安装工程电气设备交接试验标准》GB50150 的 规定试验合格；2）电动机的保护、控制、测量、信号、励磁等回路的调试完 毕，动作正常；3）电刷与换向器或滑环的接触应良好；4）盘动电动机转子转动灵活，无碰卡现象；有固定转向要求的，试运行前检查电源相序与电动机转向，并符合要求;5）电动机引出线相位正确，固定牢固，连接紧密；6）电动机外壳油漆完整，接地良好；7）照明、通讯、消防装置齐全；8）高压及 1kW 以上电动机的交接试验应符合现行国家标准 《电气装置安装工程电气设备交接试验标准》GB 50150 的规定。8. 电动机试运行前应试通电，检查电源相序、电动机转向和机械转 动情况，应与电动机的功能和需求及工艺装置的设计要求保持一致， 满足要求后方可进行试运行。二、电气设备试验和试运行要求1.除由制造厂装配的成套设备外，电气系统中各设备应分离先进行 单机试验和试运行，系统中所有设备单机试验和试运行均合格后方可 连接后进行系统整体试运行。2.测量绝缘电阻时，采纳兆欧表的电压等级，设备电压等级与兆欧 表的选用关系按表 1 的规定进行选用；用于极化指数测量时，兆欧表 短路电流不低于 2mA。表 1 设备电压等级与兆欧表的选用关系序号设备电压等级（V）兆欧表电压等级（V）兆欧表最小量程（MQ）1<1250502>1 且 <5513> 5 且<3010204> 30 且 <12515> 125 或 5013.进设备的交接试验需满足产品特性，试验过程及结果满足产品 使用说明书及合同规定的标准，其相同试验项目的试验标准不低于《电气装置安装工程电气设备交接试验标准》GB50150 的规定。4...
