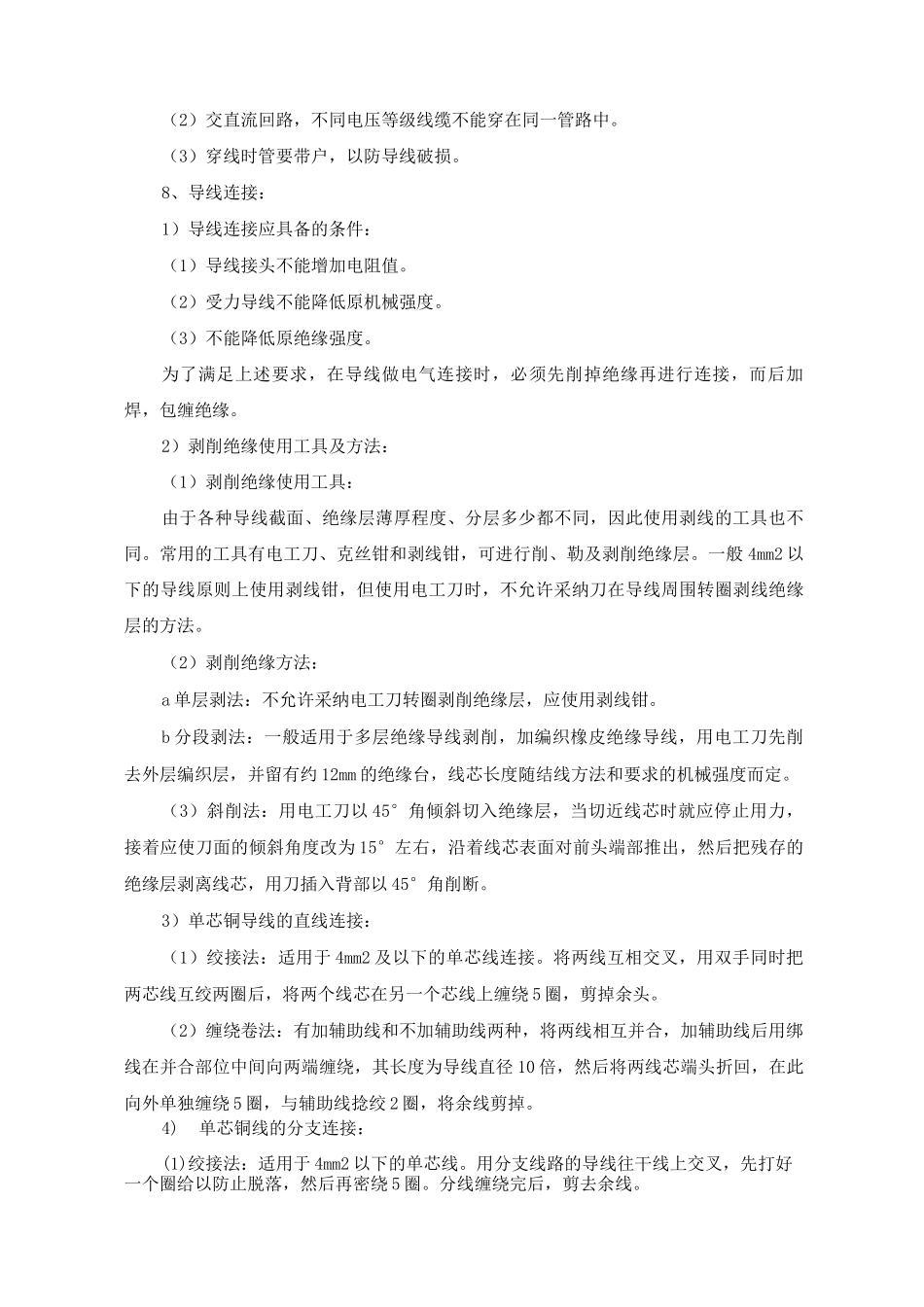

电气配线安装工程施工方案和技术措施一、施工准备1、材料要求：1）绝缘导线：导线的型号，规格必须符合设计要求，并有产品出厂合格证。2）铁丝或钢丝：应顺直无背扣、扭接等现象，并具有相应的机械拉力。3）护：应根据管径的大小选择相应规格的护。4）套管：选用时应采纳与导线材质，规格相应的套管。5）接线端子（接线鼻子）：应根据导线的根数和总截面选择相应规格的接线端子。6）辅助材料：橡胶（或粘塑料）绝缘带、黑胶布、滑石粉、布条等。2、主要机具：1）克丝钳、尖嘴钳、剥线钳、压接钳、放线架等。2）电炉、锡锅、锡斗、锡勺、电烙铁。3）一字改锥，十字改锥、电工刀、高凳、万用表、兆欧表。3、作业条件：1）配管工程或线槽安装工程施工完毕。二、操作工艺1、工艺流程选择导线 T 扫管 T 穿带线 T 放线与断线 T 导线连接 T 线路绝缘摇测2、选择导线：1）应根据设计图规定选择导线。进出户的导线要按图纸要求选线。2）相线，中性线及保护地线的颜色应加以区分，用淡蓝颜色的导线为中性线，用黄绿相间颜色的导线为保护地线。3、清扫管路：1）清扫管路的目的是清除管路中的灰尘、泥水等杂物。2）清扫管路的方法：将布条的两端牢固的绑扎在带线上，两人来回拉动带线，将管内杂物清净。4、穿带线：1）穿带线的目的是检查管路是否畅通，管路的走向及盒、箱的位置是否符合设计及施工图的要求。2)穿带线的方法:(1)带线一般均采纳 61.2〜2.0mm 的铁丝。先将铁丝的一端弯成不封的圆圈，再利用穿线器将带线穿入管路内，在管路的两端均应留有 10〜15cm 的余量。(2) 在管路较长或转弯较多时，可以在敷设管路的同时将带线一并穿好。(3)穿带线受阻时，应用两根铁丝同时搅动，使两根铁丝的端头互相钩绞在一起，然后将带线拉出。5、放线及断线：1 )放线：(1) 放线前应根据施工图对导线的规格、型号进行核对。(2) 放线时导线应置于放线架。2)断线：剪断导线时，导线的预留长度应按以下四种情况考虑。(1) 接线盒、开关盒、插座盒及灯头盒内导线的预留长度应为 15cm。(2) 配电箱内导线的预留长度应为配电箱箱体周长的 1/2。(3) 出户导线的预留长度应为 1.5m。(4) 公用导线在分支处，可不剪断导线而直接穿过。6、导线与带线的绑扎：1) 当导线根数较少时，例如二至三根导线，可将导线前端的绝缘层削去，然后将线芯直接插入带线的盘圈内并折回压实，绑扎牢固。使绑扎处形成一个平滑的锥形过渡部位。2) 当导线根数较多或导线截面较大时...
