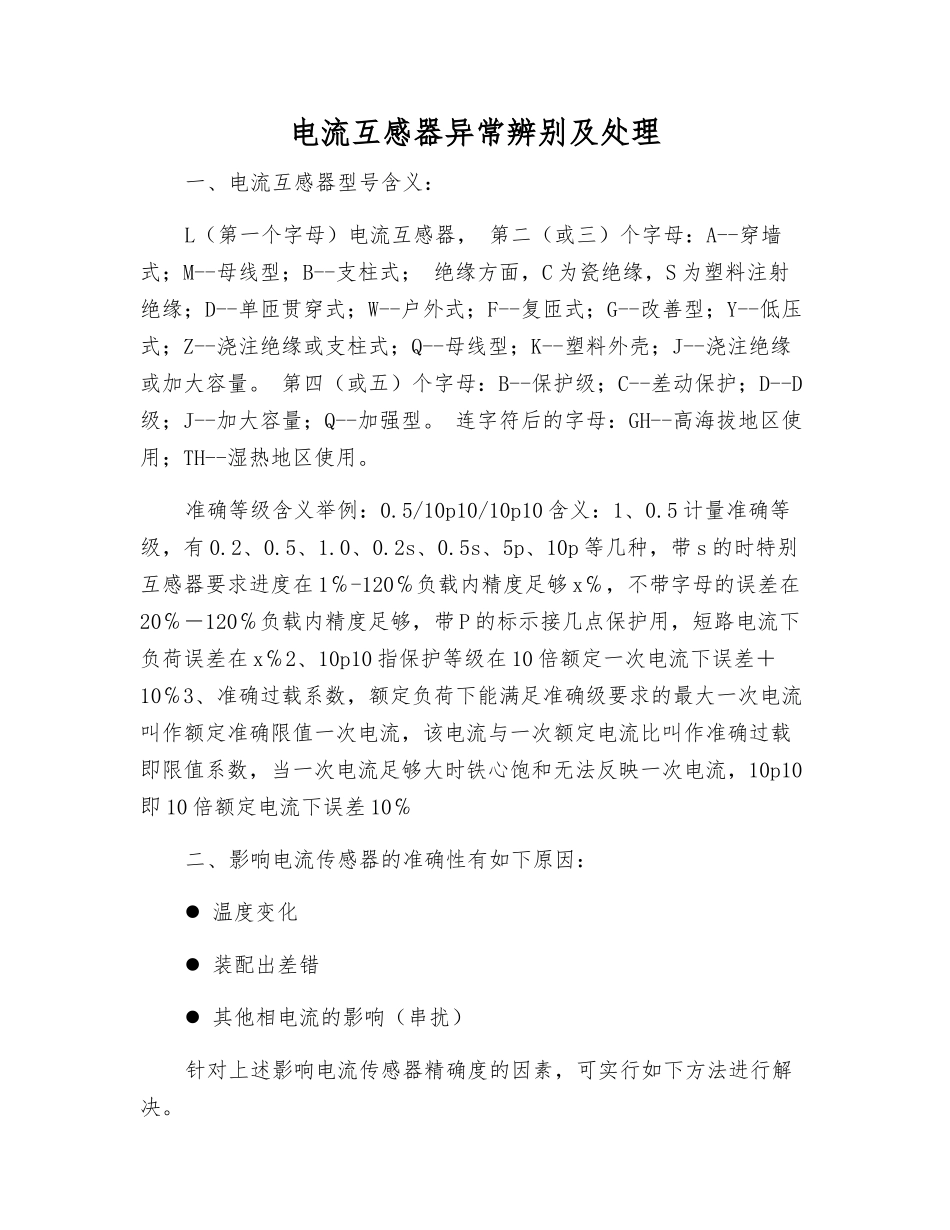

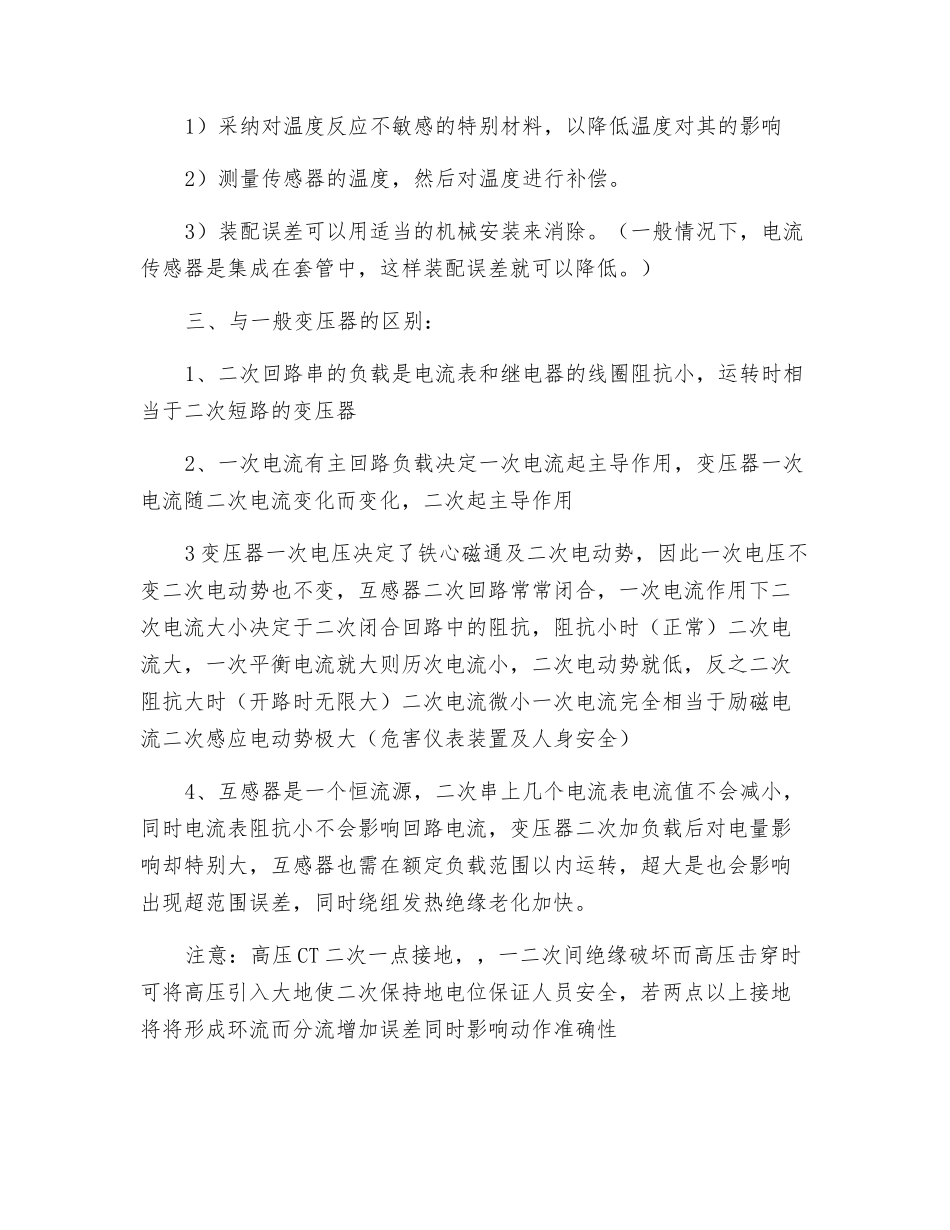

电流互感器异常辨别及处理一、电流互感器型号含义：L（第一个字母）电流互感器， 第二（或三）个字母：A--穿墙式；M--母线型；B--支柱式； 绝缘方面，C 为瓷绝缘，S 为塑料注射绝缘；D--单匝贯穿式；W--户外式；F--复匝式；G--改善型；Y--低压式；Z--浇注绝缘或支柱式；Q--母线型；K--塑料外壳；J--浇注绝缘或加大容量。 第四（或五）个字母：B--保护级；C--差动保护；D--D级；J--加大容量；Q--加强型。 连字符后的字母：GH--高海拔地区使用；TH--湿热地区使用。准确等级含义举例：0.5/10p10/10p10 含义：1、0.5 计量准确等级，有 0.2、0.5、1.0、0.2s、0.5s、5p、10p 等几种，带 s 的时特别互感器要求进度在 1℅-120℅负载内精度足够 x℅，不带字母的误差在20℅－120℅负载内精度足够，带 P 的标示接几点保护用，短路电流下负荷误差在 x℅2、10p10 指保护等级在 10 倍额定一次电流下误差＋10℅3、准确过载系数，额定负荷下能满足准确级要求的最大一次电流叫作额定准确限值一次电流，该电流与一次额定电流比叫作准确过载即限值系数，当一次电流足够大时铁心饱和无法反映一次电流，10p10即 10 倍额定电流下误差 10℅二、影响电流传感器的准确性有如下原因： 温度变化 装配出差错 其他相电流的影响（串扰）针对上述影响电流传感器精确度的因素，可实行如下方法进行解决。1）采纳对温度反应不敏感的特别材料，以降低温度对其的影响2）测量传感器的温度，然后对温度进行补偿。3）装配误差可以用适当的机械安装来消除。（一般情况下，电流传感器是集成在套管中，这样装配误差就可以降低。）三、与一般变压器的区别：1、二次回路串的负载是电流表和继电器的线圈阻抗小，运转时相当于二次短路的变压器2、一次电流有主回路负载决定一次电流起主导作用，变压器一次电流随二次电流变化而变化，二次起主导作用3 变压器一次电压决定了铁心磁通及二次电动势，因此一次电压不变二次电动势也不变，互感器二次回路常常闭合，一次电流作用下二次电流大小决定于二次闭合回路中的阻抗，阻抗小时（正常）二次电流大，一次平衡电流就大则历次电流小，二次电动势就低，反之二次阻抗大时（开路时无限大）二次电流微小一次电流完全相当于励磁电流二次感应电动势极大（危害仪表装置及人身安全）4、互感器是一个恒流源，二次串上几个电流表电流值不会减小，同时电流表阻抗小不会影响回路电流，变压器二次加负载后对电量影响却特别大，...
