电流计算-电缆计算

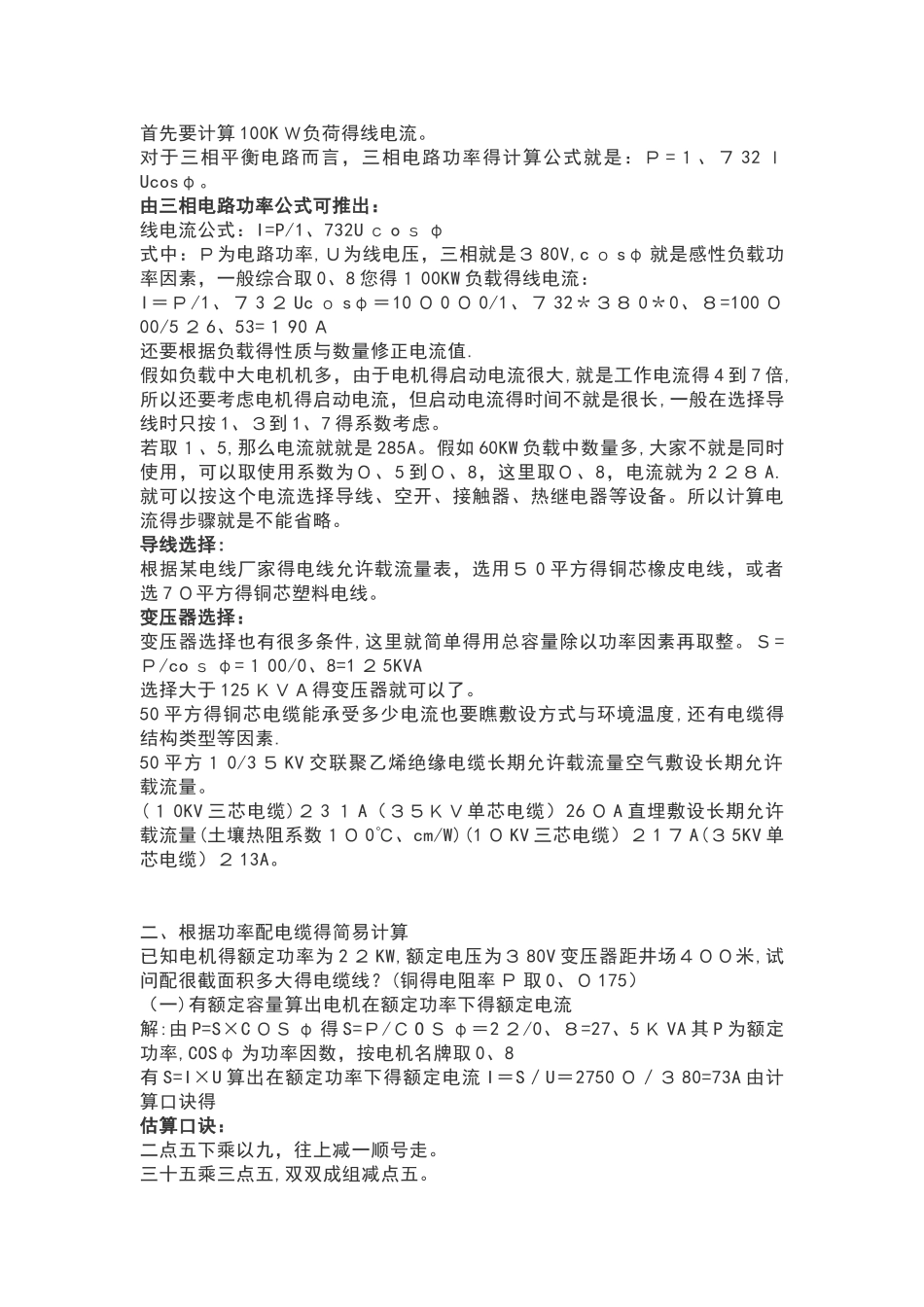

首先要计算 100K Ｗ负荷得线电流。对于三相平衡电路而言，三相电路功率得计算公式就是：Ｐ =１、７ 32 ＩUcosφ。由三相电路功率公式可推出：线电流公式：I=P/1、732U ｃ o ｓ φ式中：Ｐ为电路功率,Ｕ为线电压，三相就是３ 80V,c ｏ sφ 就是感性负载功率因素，一般综合取 0、8 您得１ 00KW 负载得线电流：I＝Ｐ/1、７ 3 ２ Uc ｏ sφ＝10 ０ 0 ０ 0/1、７ 32＊３８ 0＊0、８=100 ０00/5 ２ 6、53=１ 90 Ａ还要根据负载得性质与数量修正电流值.假如负载中大电机机多，由于电机得启动电流很大,就是工作电流得 4 到 7 倍,所以还要考虑电机得启动电流，但启动电流得时间不就是很长,一般在选择导线时只按 1、３到 1、7 得系数考虑。若取１、5,那么电流就就是 285A。假如 60KW 负载中数量多,大家不就是同时使用，可以取使用系数为０、5 到０、8，这里取０、8，电流就为 2 ２８ A.就可以按这个电流选择导线、空开、接触器、热继电器等设备。所以计算电流得步骤就是不能省略。导线选择:根据某电线厂家得电线允许载流量表，选用５ 0 平方得铜芯橡皮电线，或者选 7 ０平方得铜芯塑料电线。变压器选择：变压器选择也有很多条件,这里就简单得用总容量除以功率因素再取整。Ｓ=Ｐ/co ｓ φ=１ 00/0、8=1 ２ 5KVA选择大于 125 ＫＶＡ得变压器就可以了。50 平方得铜芯电缆能承受多少电流也要瞧敷设方式与环境温度,还有电缆得结构类型等因素.50 平方１ 0/3 ５ KV 交联聚乙烯绝缘电缆长期允许载流量空气敷设长期允许载流量。(１ 0KV 三芯电缆)２ 3 １ A（３５ＫＶ单芯电缆）26 ０ A 直埋敷设长期允许载流量(土壤热阻系数１０ 0℃、cm/W)(1 ０ KV 三芯电缆）２ 1 ７ A(３ 5KV 单芯电缆）２ 13A。二、根据功率配电缆得简易计算已知电机得额定功率为 2 ２ KW,额定电压为３ 80V 变压器距井场４００米,试问配很截面积多大得电缆线？(铜得电阻率 Ρ 取 0、０ 175）（一)有额定容量算出电机在额定功率下得额定电流解:由 P=S×C ＯＳ φ 得 S=Ｐ/Ｃ O Ｓ φ＝2 ２/0、８=27、5 Ｋ VA 其 P 为额定功率,COSφ 为功率因数，按电机名牌取 0、8有 S=I×U 算出在额定功率下得额定电流 I＝S／U＝2750 ０／３ 80=73A 由计算口诀得估算口诀：二点五下乘以九，往上减一顺号走。三十五乘三点五,双双成组减点五。条件有变加折算，高温九折铜升级.穿管根数二三四，八...
