电炉废渣钢结构制作和安装施工方案

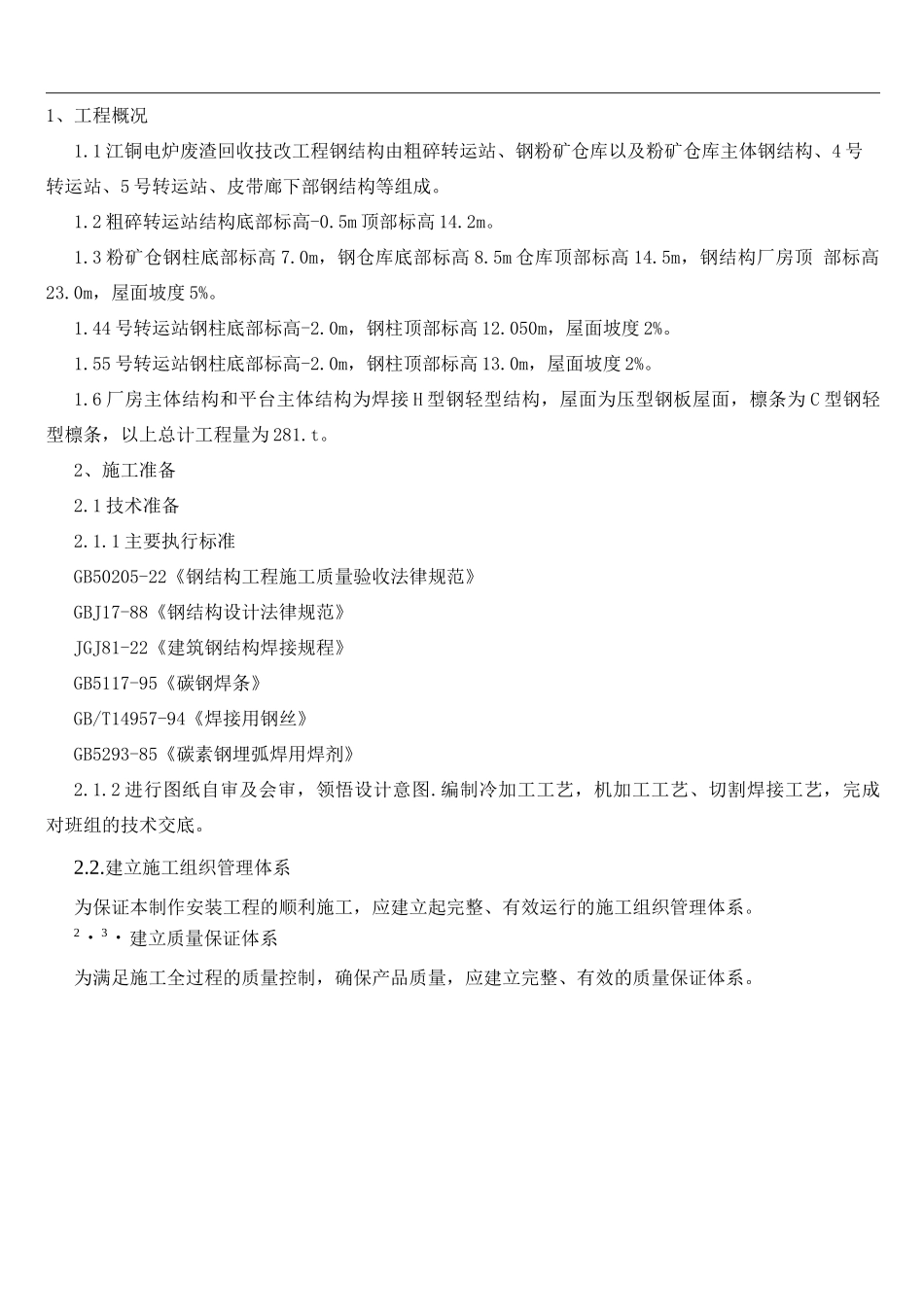

1、工程概况1.1 江铜电炉废渣回收技改工程钢结构由粗碎转运站、钢粉矿仓库以及粉矿仓库主体钢结构、4 号 转运站、5 号转运站、皮带廊下部钢结构等组成。1.2 粗碎转运站结构底部标高-0.5m 顶部标高 14.2m。1.3 粉矿仓钢柱底部标高 7.0m，钢仓库底部标高 8.5m 仓库顶部标高 14.5m，钢结构厂房顶 部标高23.0m，屋面坡度 5%。1.44 号转运站钢柱底部标高-2.0m，钢柱顶部标高 12.050m，屋面坡度 2%。1.55 号转运站钢柱底部标高-2.0m，钢柱顶部标高 13.0m，屋面坡度 2%。1.6 厂房主体结构和平台主体结构为焊接 H 型钢轻型结构，屋面为压型钢板屋面，檩条为 C 型钢轻 型檩条，以上总计工程量为 281.t。2、施工准备2.1 技术准备2.1.1 主要执行标准GB50205-22《钢结构工程施工质量验收法律规范》GBJ17-88《钢结构设计法律规范》JGJ81-22《建筑钢结构焊接规程》GB5117-95《碳钢焊条》GB/T14957-94《焊接用钢丝》GB5293-85《碳素钢埋弧焊用焊剂》2.1.2 进行图纸自审及会审，领悟设计意图.编制冷加工工艺，机加工工艺、切割焊接工艺，完成 对班组的技术交底。2.2.建立施工组织管理体系为保证本制作安装工程的顺利施工，应建立起完整、有效运行的施工组织管理体系。2・3・建立质量保证体系为满足施工全过程的质量控制，确保产品质量，应建立完整、有效的质量保证体系。2.4 材料准备根据施工详图，提出准确的主材计划、辅材计划，交供应部门按期保质供应。本工程辅材消耗计划表序号材料名称规格单位数量1碳钢焊条E4303①4kg202碳钢焊条E4303①3.2kg23焊丝H08A①4kg104焊剂HJ401kg105砂轮片①180片1806油漆刷4〃把17氧气标准瓶瓶28乙炔气标准瓶瓶869琴线细m110石笔合1011粉笔合1012破布kg6013钢丝绳6 x 37①8.7m114钢丝绳6 x 37①13m315钢丝绳6 x 37①15m216钢丝绳6 x 37①17m217竹刷把把5018消防水枪支319胶皮管1〃m12.5 工机具准备根据制作安装需要，制订工机具使用计划，交由机动部门保证供应。本制作安装工程工机具使用计划表序号机具名称规格型号单位数量1行车20t x5tx 22.5m台42龙门吊10t台13H 型组立机Z15 型 20/15 x 8台14剪板机Q11-13 x 25台15翼缘校直机YTJ60 型 3/30 x6台16平板机78 x 6/20 x 12台17半自动切割机CG-30台68埋弧自动焊机MZ-1-1台39直流焊机AX-5台1510沟通弧焊机BX3-5台1511摇臂钻床①60台112喷砂机台213钢板吊夹1t个1014钢板吊夹3t个1015卡环15-40个3016红外线烘箱ZYHC-150台11...
