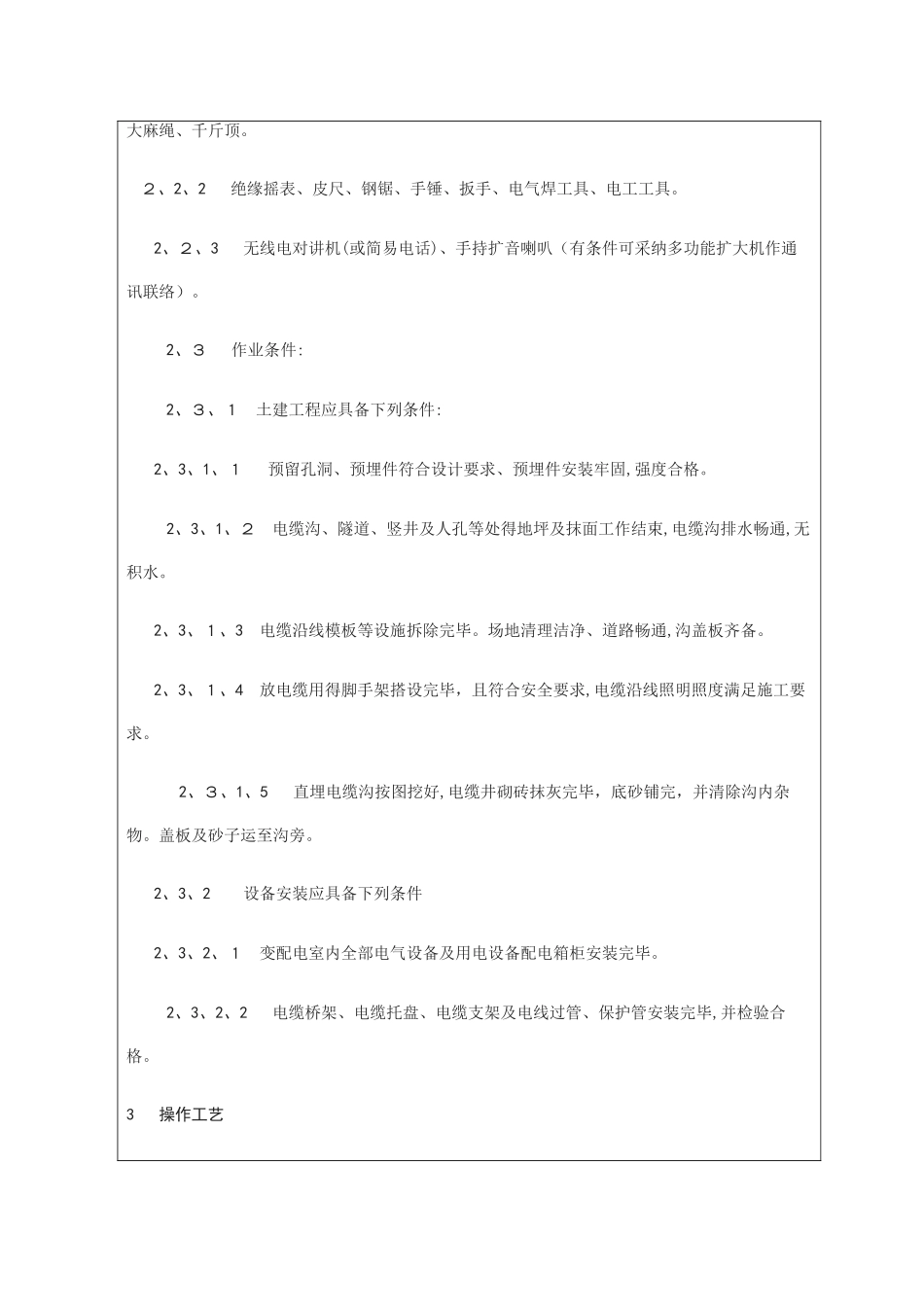

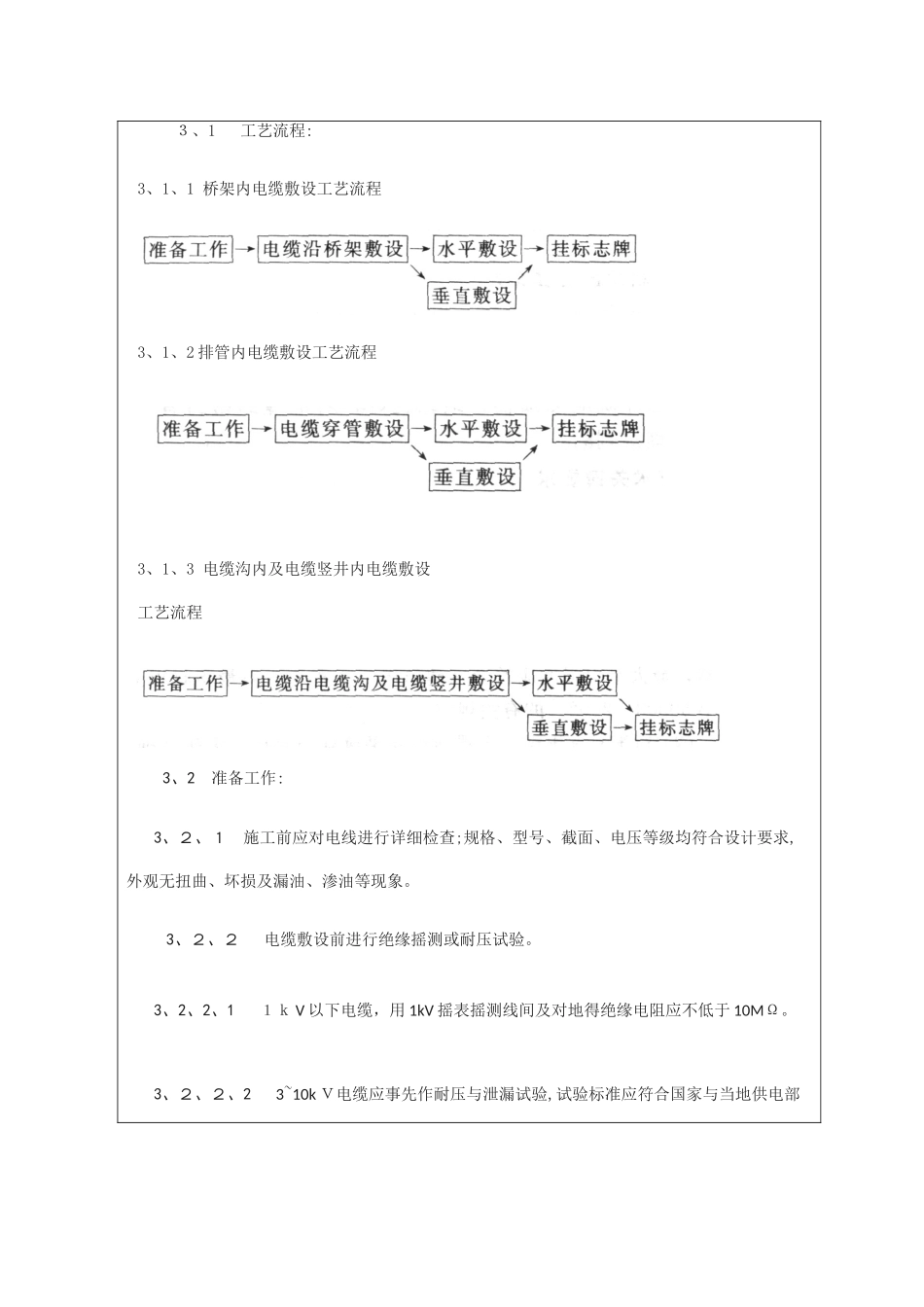

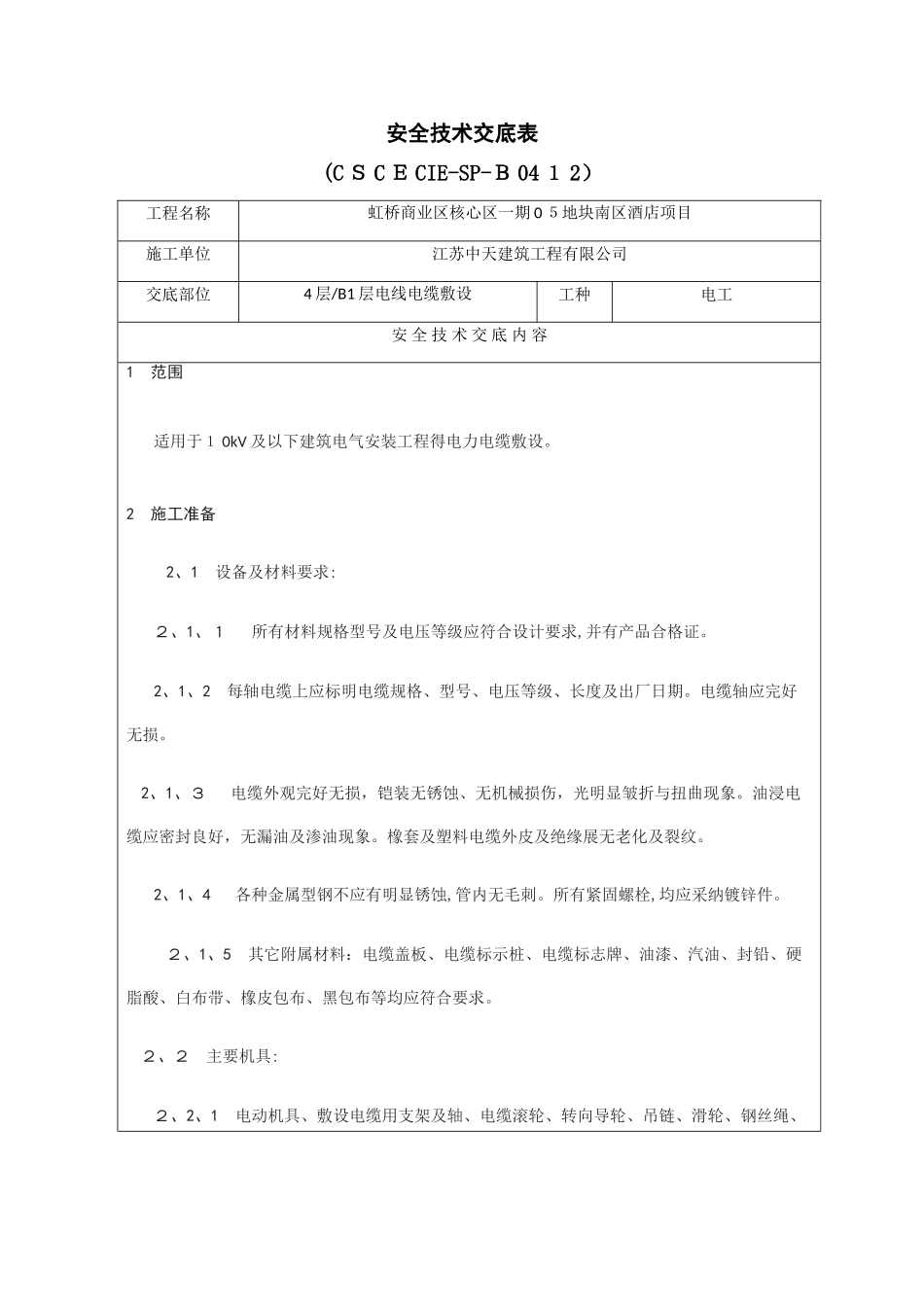

安全技术交底表(C Ｓ C Ｅ CIE-SP-Ｂ 04 １ 2）工程名称虹桥商业区核心区一期 0 ５地块南区酒店项目施工单位江苏中天建筑工程有限公司交底部位4 层/B1 层电线电缆敷设工种电工安 全 技 术 交 底 内 容1 范围 适用于１ 0kV 及以下建筑电气安装工程得电力电缆敷设。2 施工准备 2、1 设备及材料要求: ２、1、１ 所有材料规格型号及电压等级应符合设计要求,并有产品合格证。 2、1、2 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无损。 2、1、３ 电缆外观完好无损，铠装无锈蚀、无机械损伤，光明显皱折与扭曲现象。油浸电缆应密封良好，无漏油及渗油现象。橡套及塑料电缆外皮及绝缘展无老化及裂纹。 2、1、4 各种金属型钢不应有明显锈蚀,管内无毛刺。所有紧固螺栓,均应采纳镀锌件。 ２、1、5 其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、橡皮包布、黑包布等均应符合要求。 ２、２ 主要机具: ２、2、1 电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶。 ２、2、2 绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。 2、２、3 无线电对讲机(或简易电话)、手持扩音喇叭（有条件可采纳多功能扩大机作通讯联络）。 2、３ 作业条件: 2、３、１ 土建工程应具备下列条件: 2、3、1、１ 预留孔洞、预埋件符合设计要求、预埋件安装牢固,强度合格。 2、3、1、２ 电缆沟、隧道、竖井及人孔等处得地坪及抹面工作结束,电缆沟排水畅通,无积水。 2、3、１、3 电缆沿线模板等设施拆除完毕。场地清理洁净、道路畅通,沟盖板齐备。 2、3、１、4 放电缆用得脚手架搭设完毕，且符合安全要求,电缆沿线照明照度满足施工要求。 2、３、1、5 直埋电缆沟按图挖好,电缆井砌砖抹灰完毕，底砂铺完，并清除沟内杂物。盖板及砂子运至沟旁。 2、3、2 设备安装应具备下列条件 2、3、2、１ 变配电室内全部电气设备及用电设备配电箱柜安装完毕。 2、3、2、2 电缆桥架、电缆托盘、电缆支架及电线过管、保护管安装完毕,并检验合格。3 操作工艺 ３、1 工艺流程:3、1、1 桥架内电缆敷设工艺流程3、1、2 排管内电缆敷设工艺流程3、1、3 电缆沟内及电缆竖井内电缆敷设工艺流程 3、2 准备工作: 3、２、１ 施工前应对电线进行详细检查;规格、型号、截面、电压等级均符合设计要求,外观无扭曲、坏损及...
