电缆敷设工程作业指导书v

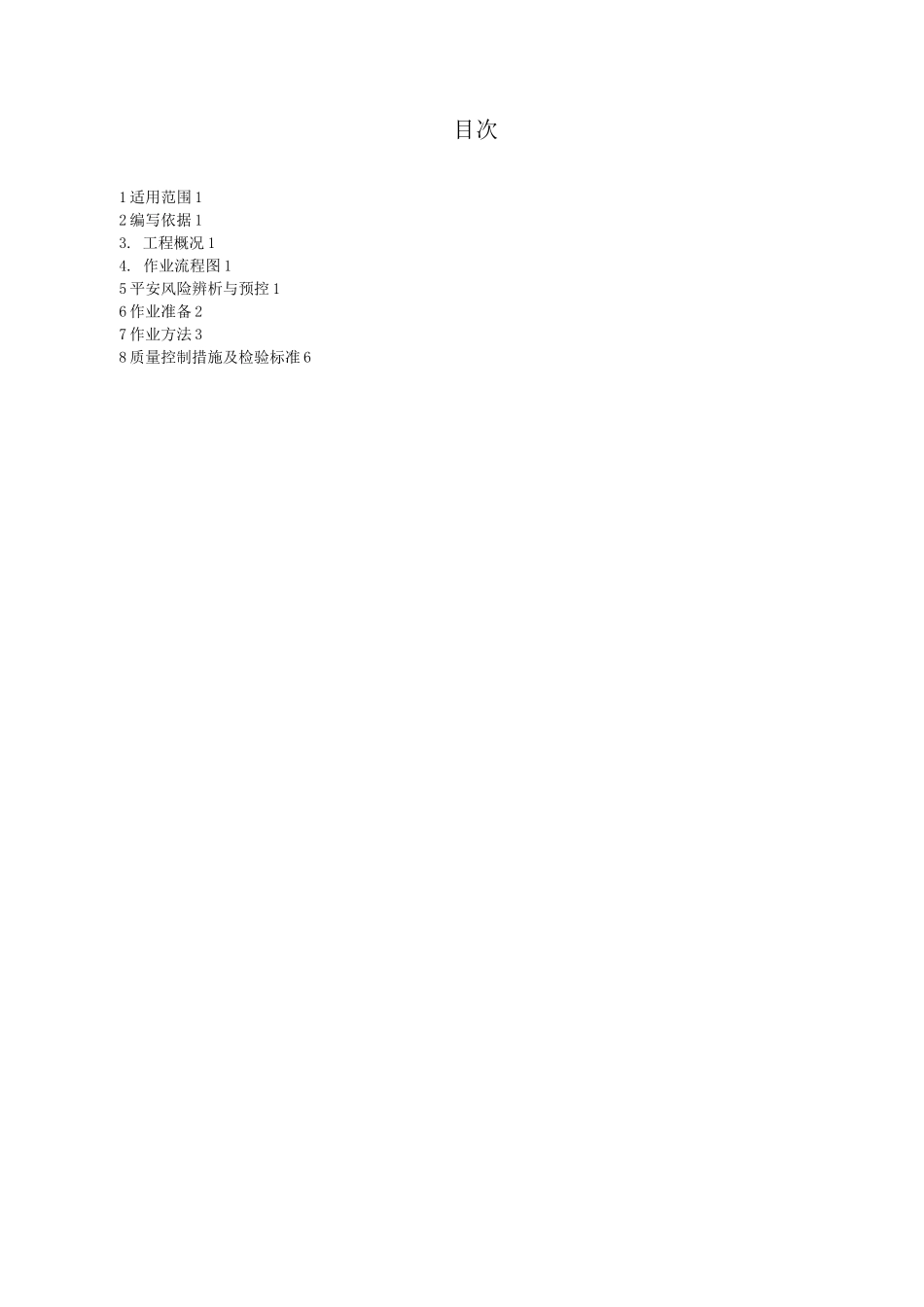

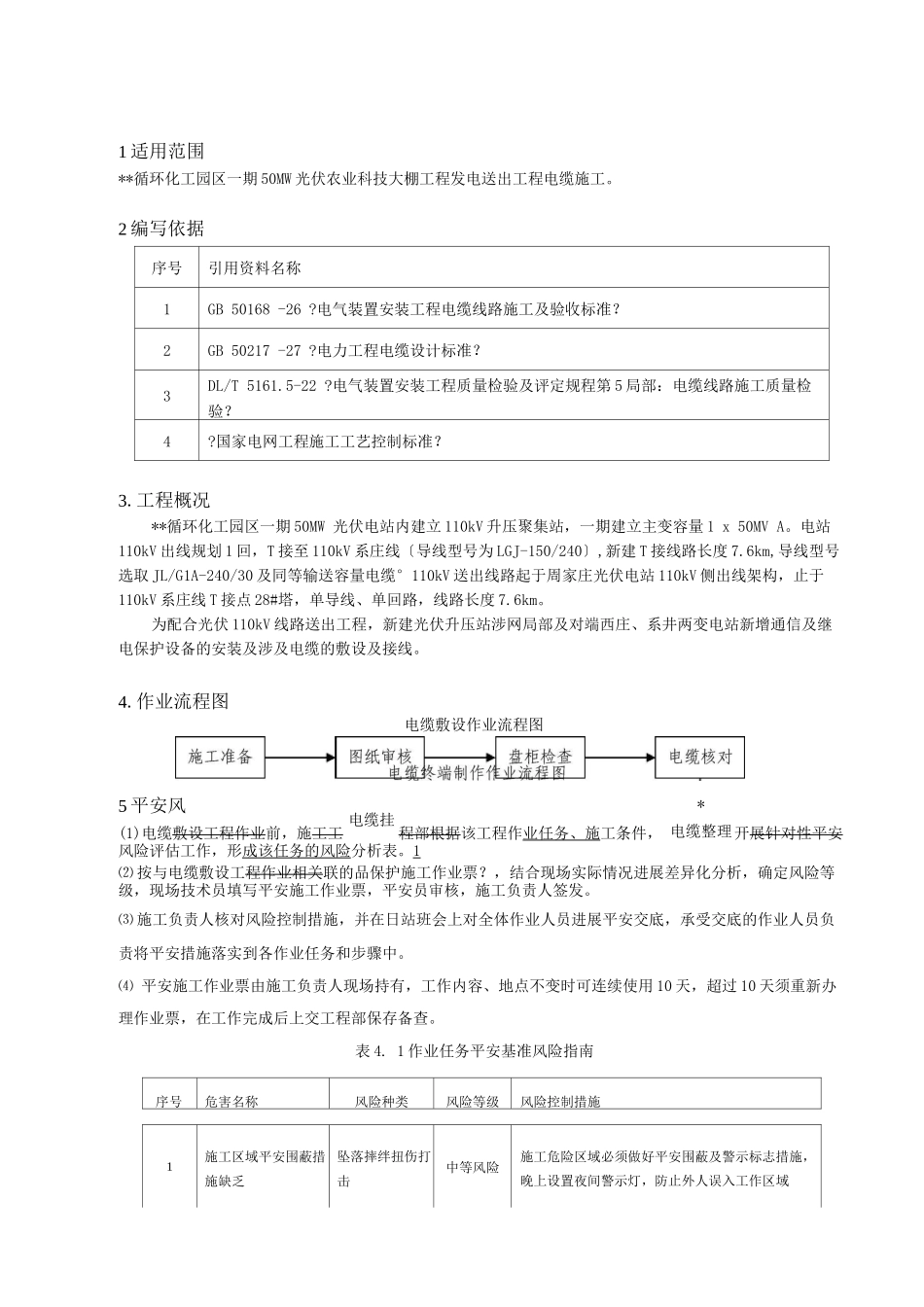

日期：年月曰日期：年月日日期：年月日日期:年月日目次1 适用范围 12 编写依据 13. 工程概况 14. 作业流程图 15 平安风险辨析与预控 16 作业准备 27 作业方法 38 质量控制措施及检验标准 61 适用范围**循环化工园区一期 50MW 光伏农业科技大棚工程发电送出工程电缆施工。2 编写依据序号引用资料名称1GB 50168 -26 ?电气装置安装工程电缆线路施工及验收标准？2GB 50217 -27 ?电力工程电缆设计标准？3DL/T 5161.5-22 ?电气装置安装工程质量检验及评定规程第 5 局部：电缆线路施工质量检验？4?国家电网工程施工工艺控制标准？3.工程概况**循环化工园区一期 50MW 光伏电站内建立 110kV 升压聚集站，一期建立主变容量 1 x 50MV A。电站110kV 出线规划 1 回，T 接至 110kV 系庄线〔导线型号为 LGJ-150/240〕,新建 T 接线路长度 7.6km,导线型号选取 JL/G1A-240/30 及同等输送容量电缆°110kV 送出线路起于周家庄光伏电站 110kV 侧出线架构，止于110kV 系庄线 T 接点 28#塔，单导线、单回路，线路长度 7.6km。为配合光伏 110kV 线路送出工程，新建光伏升压站涉网局部及对端西庄、系井两变电站新增通信及继电保护设备的安装及涉及电缆的敷设及接线。4.作业流程图5 平安风(1)电缆敷设工程作业前，施工工程部根据该工程作业任务、施工条件，开展针对性平安风险评估工作，形成该任务的风险分析表。1⑵ 按与电缆敷设工程作业相关联的品保护施工作业票？，结合现场实际情况进展差异化分析，确定风险等级，现场技术员填写平安施工作业票，平安员审核，施工负责人签发。⑶ 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进展平安交底，承受交底的作业人员负责将平安措施落实到各作业任务和步骤中。⑷ 平安施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用 10 天，超过 10 天须重新办理作业票，在工作完成后上交工程部保存备查。表 4. 1 作业任务平安基准风险指南序号危害名称风险种类风险等级风险控制措施1施工区域平安围蔽措施缺乏坠落摔绊扭伤打击中等风险施工危险区域必须做好平安围蔽及警示标志措施，晚上设置夜间警示灯，防止外人误入工作区域*电缆整理电缆挂电缆敷设作业流程图2吊点选择不正确打击中等风险1.司索人员必须持证上岗；2.电缆盘装卸起吊点选择要适宜、绑扎结实6 作业准备6.1 作业前施工条件表 5. 1 作业前施工条件序号工程内容确认人...
