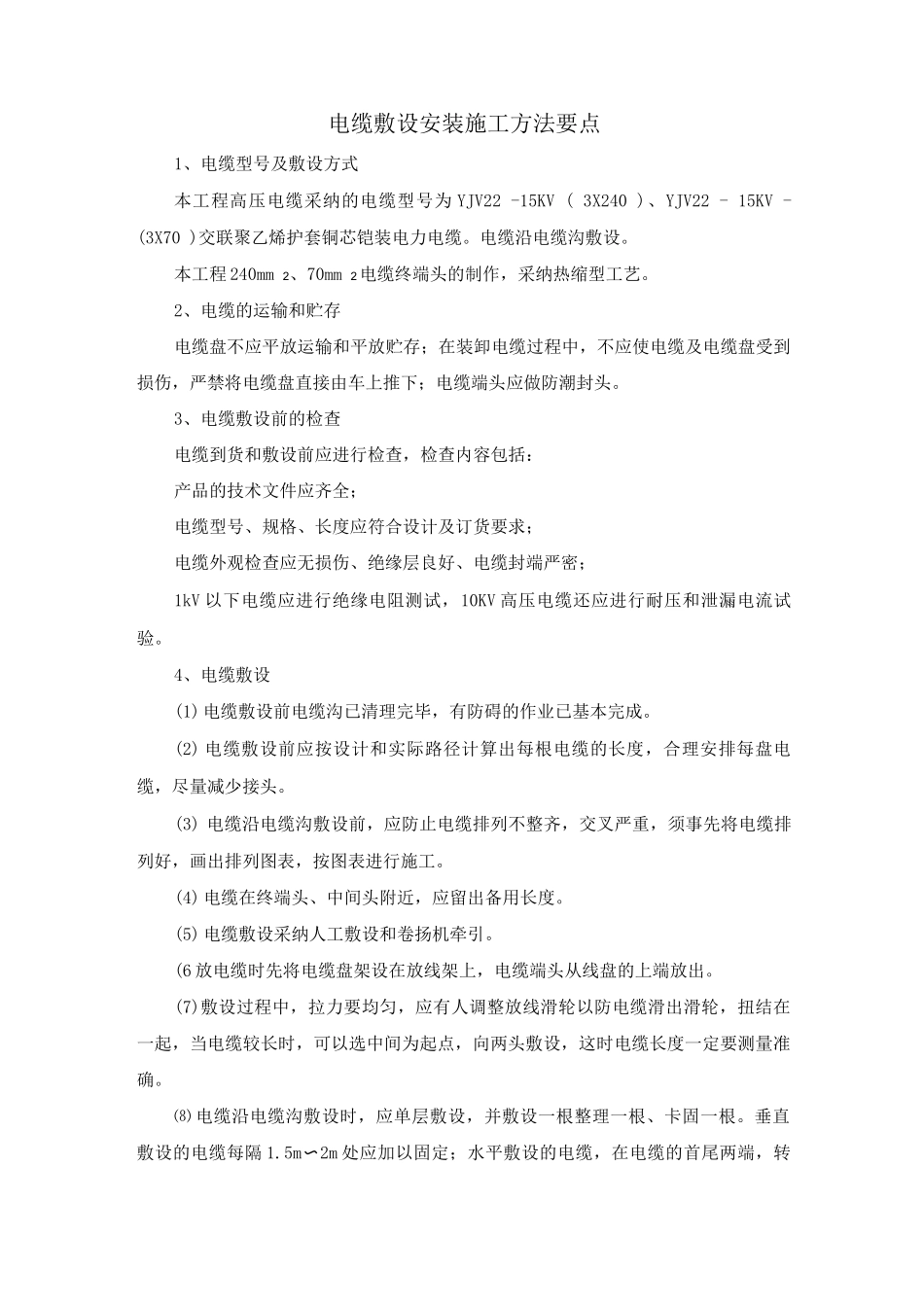

电缆敷设安装施工方法要点

电缆敷设安装施工方法要点1、电缆型号及敷设方式本工程高压电缆采纳的电缆型号为 YJV22 -15KV ( 3X240 )、YJV22 - 15KV -(3X70 )交联聚乙烯护套铜芯铠装电力电缆。电缆沿电缆沟敷设。本工程 240mm 2、70mm 2电缆终端头的制作，采纳热缩型工艺。2、电缆的运输和贮存电缆盘不应平放运输和平放贮存；在装卸电缆过程中，不应使电缆及电缆盘受到损伤，严禁将电缆盘直接由车上推下；电缆端头应做防潮封头。3、电缆敷设前的检查电缆到货和敷设前应进行检查，检查内容包括：产品的技术文件应齐全；电缆型号、规格、长度应符合设计及订货要求；电缆外观检查应无损伤、绝缘层良好、电缆封端严密；1kV 以下电缆应进行绝缘电阻测试，10KV 高压电缆还应进行耐压和泄漏电流试验。4、电缆敷设(1)电缆敷设前电缆沟已清理完毕，有防碍的作业已基本完成。(2) 电缆敷设前应按设计和实际路径计算出每根电缆的长度，合理安排每盘电缆，尽量减少接头。(3) 电缆沿电缆沟敷设前，应防止电缆排列不整齐，交叉严重，须事先将电缆排列好，画出排列图表，按图表进行施工。(4) 电缆在终端头、中间头附近，应留出备用长度。(5) 电缆敷设采纳人工敷设和卷扬机牵引。(6 放电缆时先将电缆盘架设在放线架上，电缆端头从线盘的上端放出。(7)敷设过程中，拉力要均匀，应有人调整放线滑轮以防电缆滑出滑轮，扭结在一起，当电缆较长时，可以选中间为起点，向两头敷设，这时电缆长度一定要测量准确。⑻ 电缆沿电缆沟敷设时，应单层敷设，并敷设一根整理一根、卡固一根。垂直敷设的电缆每隔 1.5m〜2m 处应加以固定；水平敷设的电缆，在电缆的首尾两端，转弯及每隔 5m〜10m 处进行固定。(9) 电缆沟内的电缆应在首端、尾端、转弯及每隔 50m 处，设有编号、型号及起止点等标记。标记应清楚齐全，挂装整齐，无遗漏。(10) 电缆在桥架上可以无间距敷设，电缆在桥架上水平安装成几排时或垂直安装成几排时，放电缆应先里边，后外边。电缆桥架垂直安装时，应先下边，后上面。排列应整齐，不应交叉。(11) 电缆在敷设过程中和敷设后，其弯曲地方的弯曲半径应符合规定要求，拐弯处电缆的弯曲半径应以最大截面电缆允许弯曲半径为准。(12 在桥架及电缆沟内电力电缆的总截面(包括外护层)不应大于桥架及电缆沟横断面的 40%，控制电缆不应大于 50%。(13) 电缆与水、气、电视、电话管线交叉时，间距应大于 0.5m，电缆与其它管线交叉时，间距应大于 0.25m。(14) 电缆经过建...
