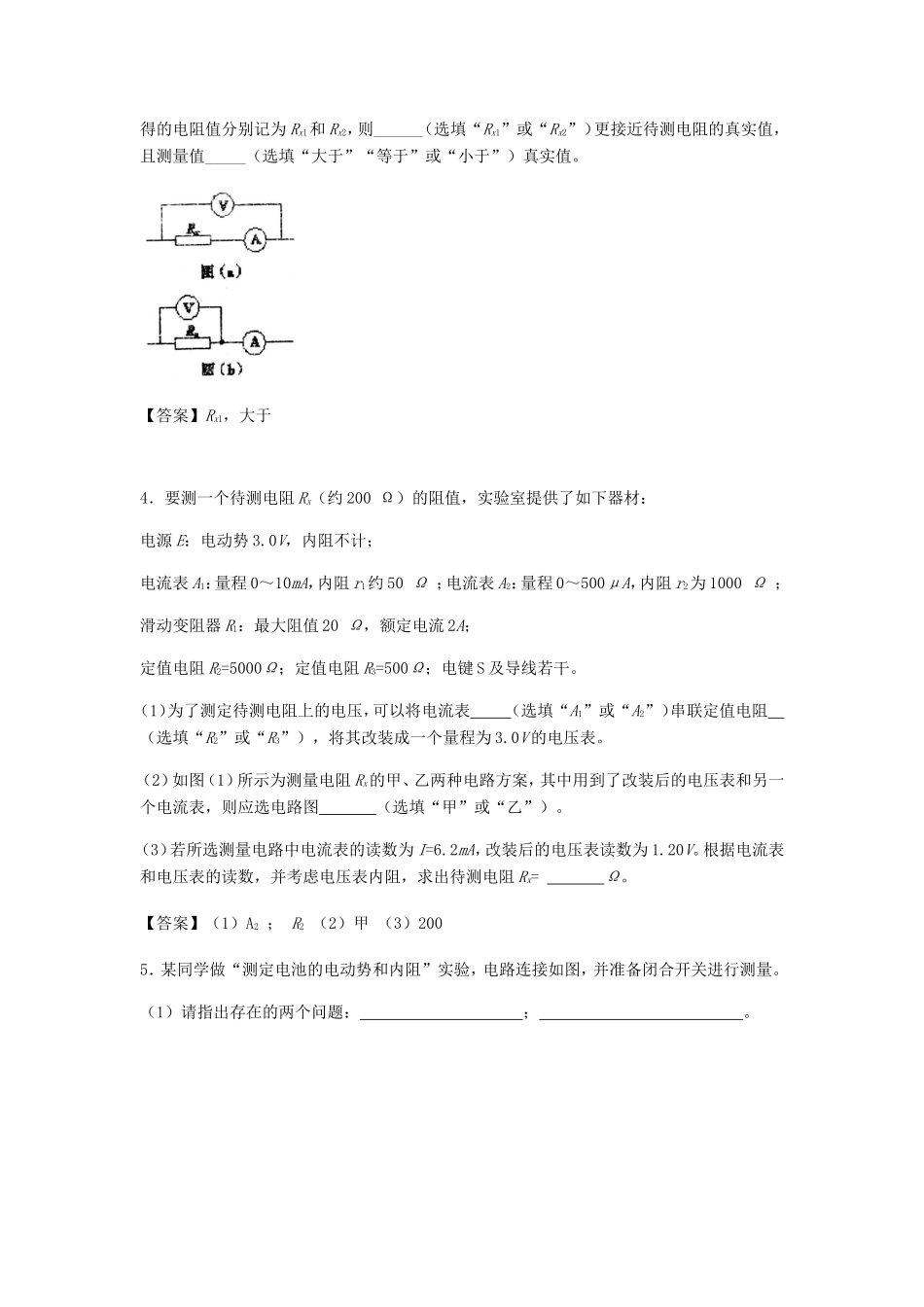

《电学实验》习题跟踪练习1．为了撰写关于废旧电池的暑期实践报告，某学校课题研究小组收集了数码相机、手机等用旧了的各种类型的电池及从废旧收音机上拆下的电阻、电容、电感线圈等电路元件，现从这些材料中选取两个待测元件，一是电阻R0（约为2k），二是手机中常用的锂电池（电动势标称值为3.7V，允许最大放电电流为100mA）。在操作台上还准备了如下实验器材：A.电压表V（量程4V，内阻极大）B.电流表A1（量程100mA，电阻RA1约为5）C.电流表A2（量程2mA，电阻RA2约为50）D.滑动变阻器R1（0--40，额定电流1A）E.电阻箱R2（0--999.9）开关一只导线若干（1）为了测定电阻R0的阻值，小组的一位成员，设计了如图所示的电路原理图，所选取的相应的器材（电源用待测的锂电池）均标在图上，其他成员发现他在器材选取中有不妥之处你认为应该怎样调整？（2）在实际操作过程中，发现滑动变阻器R1、电流表A1已损坏，请用余下的器材测量锂电池的电动势E和内阻r。请你在方框中画出实验电路图（标注所用器材符号）；为了便于分析，一般采用线性图象处理数据，请写出与线性图象对应的相关物理量间的函数关系式：。【答案】（1）电流表用A1量程太大，换用A2表（2）2．在“描绘小灯泡的伏安特性曲线”的实验中，现除了有一个标有“5V，2.5W”的小灯泡、导线和开关外，还有：A．直流电源（电动势约为5V，内阻可不计）B．直流电流表（量程0〜3A，内阻约为0.1Ω）C．直流电流表（量程0〜600mA，内阻约为5Ω）D．直流电压表（量程0〜15V，内阻约为15kΩ）E．直流电压表（量程0〜5V，内阻约为10kΩ）F．滑动变阻器（最大阻值10Ω，允许通过的最大电流为2A）G．滑动变阻器（最大阻值1kΩ，允许通过的最大电流为0.5A）实验要求小灯泡两端的电压从零开始变化并能测多组数据．（1）实验中电流表应选用，电压表应选用，滑动变阻器应选用（均用序号字母表示）．（2）请按要求将图1中所示的器材连成实验电路．（3）某同学通过实验正确作出的小灯泡的伏安特性曲线如图2所示．现把实验中使用的小灯泡接到如图3所示的电路中，其中电源电动势E=4V，内阻r=1Ω，定值电阻R=9Ω，此时灯泡的实际功率为W．（结果保留两位有效数字）【答案】（1）CEF；（2）如下图（3）0.343．在伏安法测电阻的实验中，待测电阻Rx的阻值约为200，电压表v的内阻约为2k，电流表A的内阻约为10，测量电路中电流表的连接方式如图（a）或图（b）所示，结果由公式计算得出，式中U与I分别为电压表和电流表的示数．若将图（a）和图（b）中电路测得的电阻值分别记为Rx1和Rx2，则______（选填“Rx1”或“Rx2”）更接近待测电阻的真实值，且测量值_____（选填“大于”“等于”或“小于”）真实值。【答案】Rx1，大于4．要测一个待测电阻Rx（约200Ω）的阻值，实验室提供了如下器材：电源E：电动势3.0V，内阻不计；电流表A1：量程0～10mA，内阻r1约50Ω；电流表A2：量程0～500μA，内阻r2为1000Ω；滑动变阻器R1：最大阻值20Ω，额定电流2A；定值电阻R2=5000Ω；定值电阻R3=500Ω；电键S及导线若干。（1）为了测定待测电阻上的电压，可以将电流表（选填“A1”或“A2”）串联定值电阻（选填“R2”或“R3”），将其改装成一个量程为3.0V的电压表。（2）如图（1）所示为测量电阻Rx的甲、乙两种电路方案，其中用到了改装后的电压表和另一个电流表，则应选电路图（选填“甲”或“乙”）。（3）若所选测量电路中电流表的读数为I=6.2mA，改装后的电压表读数为1.20V。根据电流表和电压表的读数，并考虑电压表内阻，求出待测电阻Rx=Ω。【答案】（1）A2；R2（2）甲（3）2005．某同学做“测定电池的电动势和内阻”实验，电路连接如图，并准备闭合开关进行测量。（1）请指出存在的两个问题：；。（2）根据坐标纸上所描出的数据点可得出电池的电动势E＝______V（保留3位有效数字），内电阻r＝________Ω（保留2位有效数字）。（3）实验中，随着滑动变阻器滑片的移动，电压表的示数U及干电池的输出功率P都会发生变化。请在答题纸上画出P－U关系图线的示意。【答案】（1）①开关没有接入总路（或开关没有控制电压表）；②滑动变阻器的触头应位于最右边；（2）1.49...
