电缆敷设施工方案及工艺方法

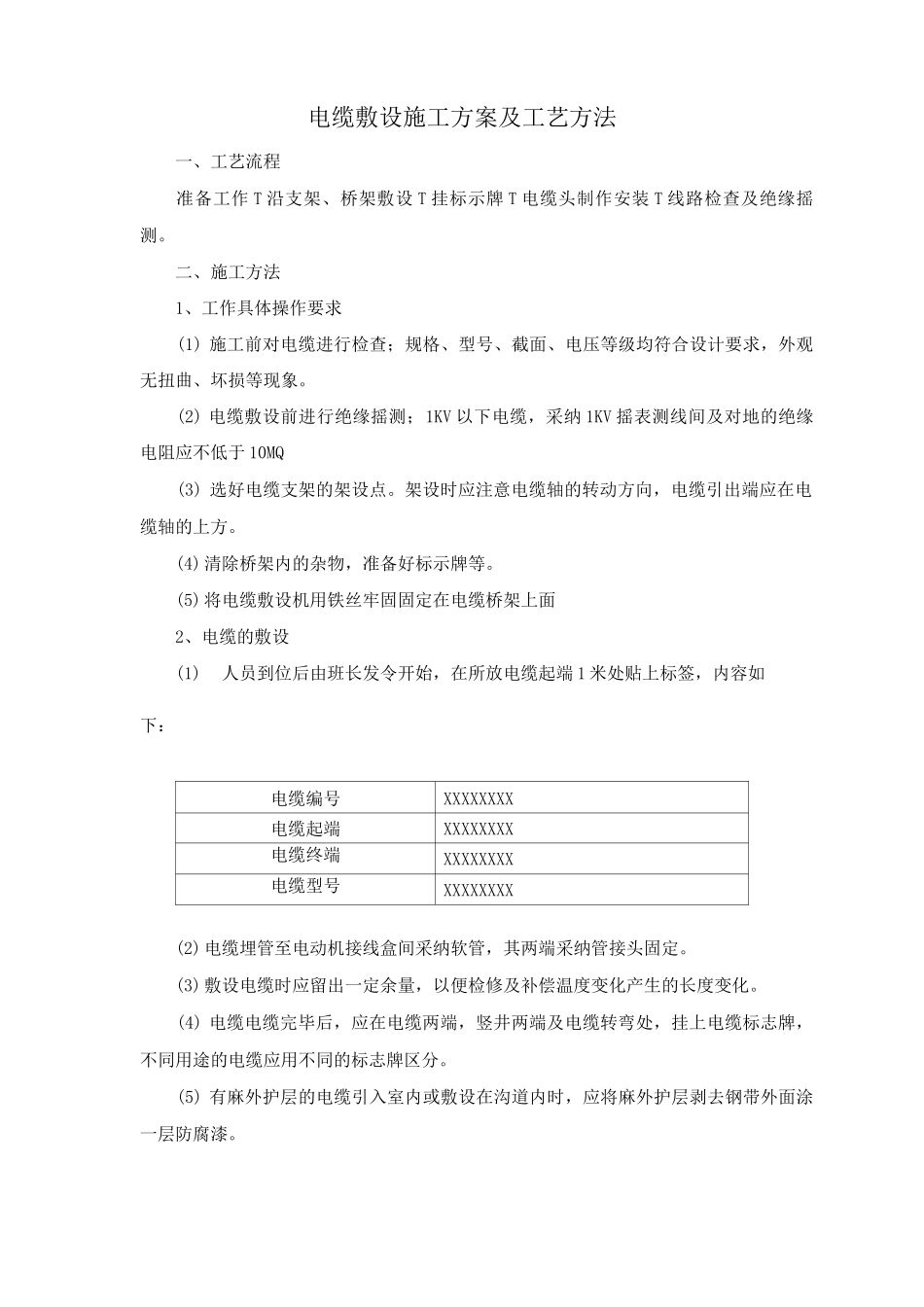

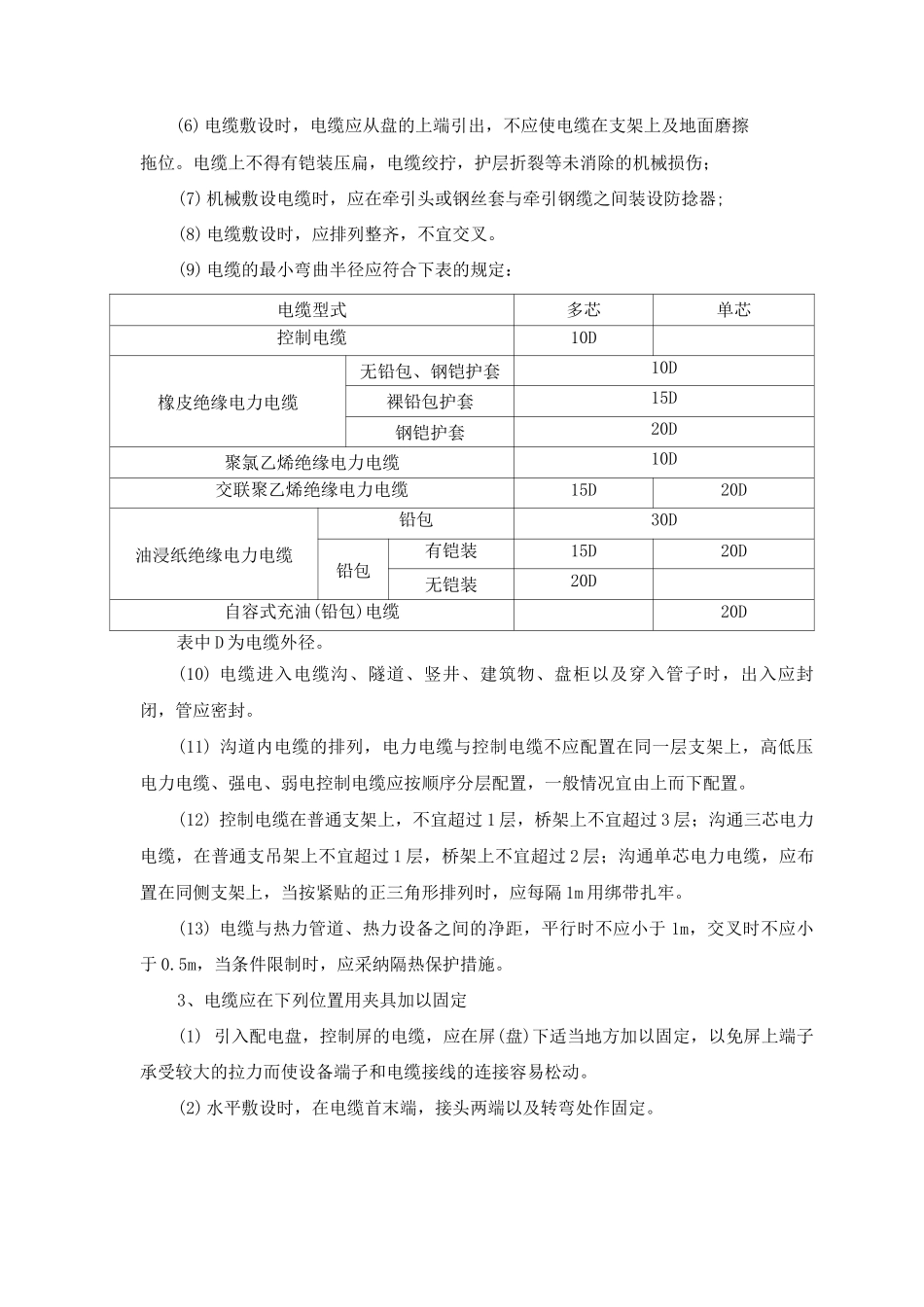

电缆敷设施工方案及工艺方法一、工艺流程准备工作 T 沿支架、桥架敷设 T 挂标示牌 T 电缆头制作安装 T 线路检查及绝缘摇测。二、施工方法1、工作具体操作要求(1) 施工前对电缆进行检查；规格、型号、截面、电压等级均符合设计要求，外观无扭曲、坏损等现象。(2) 电缆敷设前进行绝缘摇测；1KV 以下电缆，采纳 1KV 摇表测线间及对地的绝缘电阻应不低于 10MQ(3) 选好电缆支架的架设点。架设时应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。(4)清除桥架内的杂物，准备好标示牌等。(5)将电缆敷设机用铁丝牢固固定在电缆桥架上面2、电缆的敷设(1)人员到位后由班长发令开始，在所放电缆起端 1 米处贴上标签，内容如下：电缆编号XXXXXXXX电缆起端XXXXXXXX电缆终端XXXXXXXX电缆型号XXXXXXXX(2)电缆埋管至电动机接线盒间采纳软管，其两端采纳管接头固定。(3)敷设电缆时应留出一定余量，以便检修及补偿温度变化产生的长度变化。(4) 电缆电缆完毕后，应在电缆两端，竖井两端及电缆转弯处，挂上电缆标志牌，不同用途的电缆应用不同的标志牌区分。(5) 有麻外护层的电缆引入室内或敷设在沟道内时，应将麻外护层剥去钢带外面涂一层防腐漆。(6)电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面磨擦拖位。电缆上不得有铠装压扁，电缆绞拧，护层折裂等未消除的机械损伤；(7)机械敷设电缆时，应在牵引头或钢丝套与牵引钢缆之间装设防捻器;(8)电缆敷设时，应排列整齐，不宜交叉。(9)电缆的最小弯曲半径应符合下表的规定：电缆型式多芯单芯控制电缆10D橡皮绝缘电力电缆无铅包、钢铠护套10D裸铅包护套15D钢铠护套20D聚氯乙烯绝缘电力电缆10D交联聚乙烯绝缘电力电缆15D20D油浸纸绝缘电力电缆铅包30D铅包有铠装15D20D无铠装20D自容式充油(铅包)电缆20D表中 D 为电缆外径。(10) 电缆进入电缆沟、隧道、竖井、建筑物、盘柜以及穿入管子时，出入应封闭，管应密封。(11) 沟道内电缆的排列，电力电缆与控制电缆不应配置在同一层支架上，高低压电力电缆、强电、弱电控制电缆应按顺序分层配置，一般情况宜由上而下配置。(12) 控制电缆在普通支架上，不宜超过 1 层，桥架上不宜超过 3 层；沟通三芯电力电缆，在普通支吊架上不宜超过 1 层，桥架上不宜超过 2 层；沟通单芯电力电缆，应布置在同侧支架上，当按紧贴的正三角形排列时，应每隔 1m 用绑带扎牢。(13) 电缆与热力管道、热力设备之间的净距，平行时不应小于 1m，交叉...
