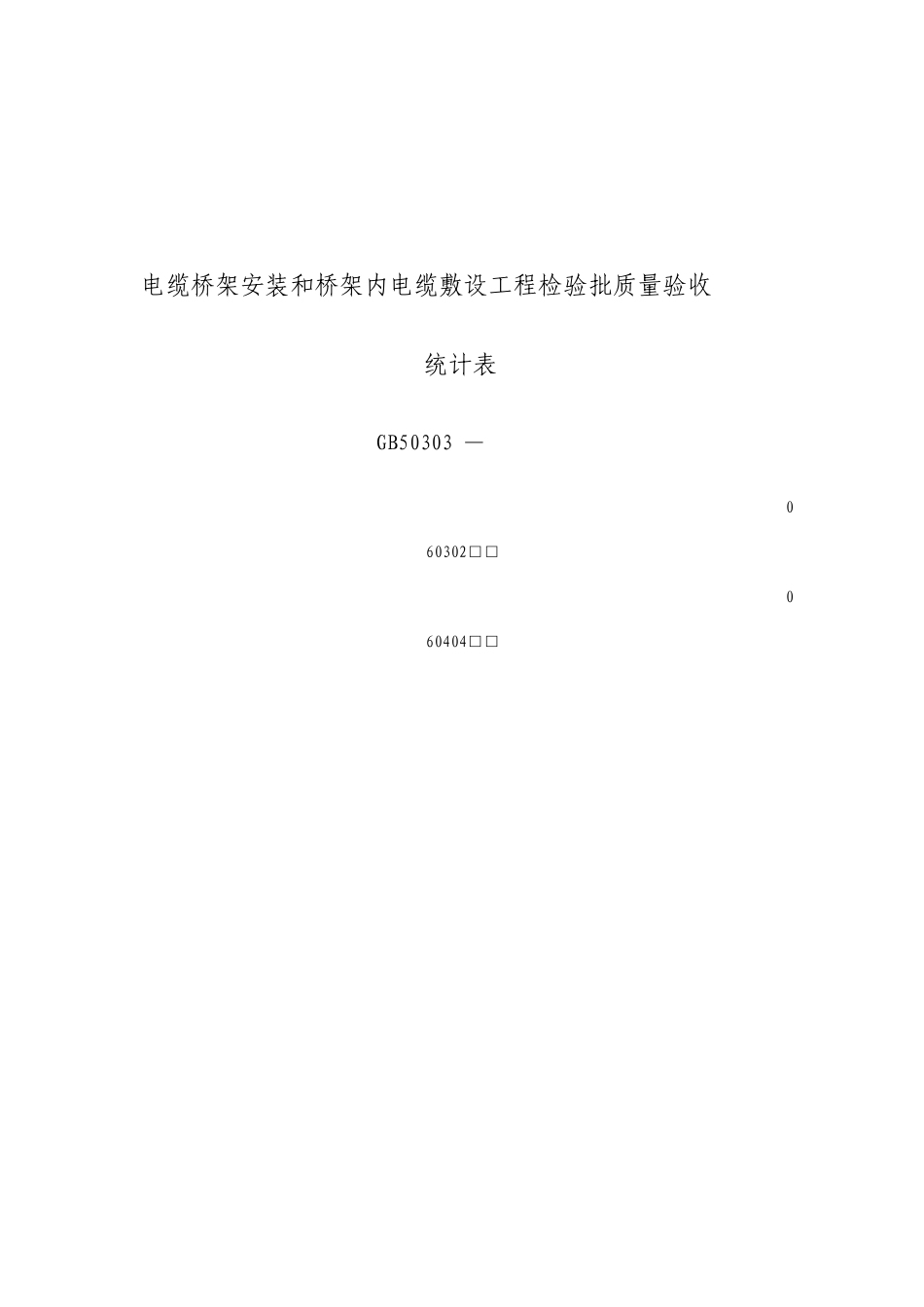

电缆桥架安装和桥架内电缆敷设工程检验批质量验收记录表

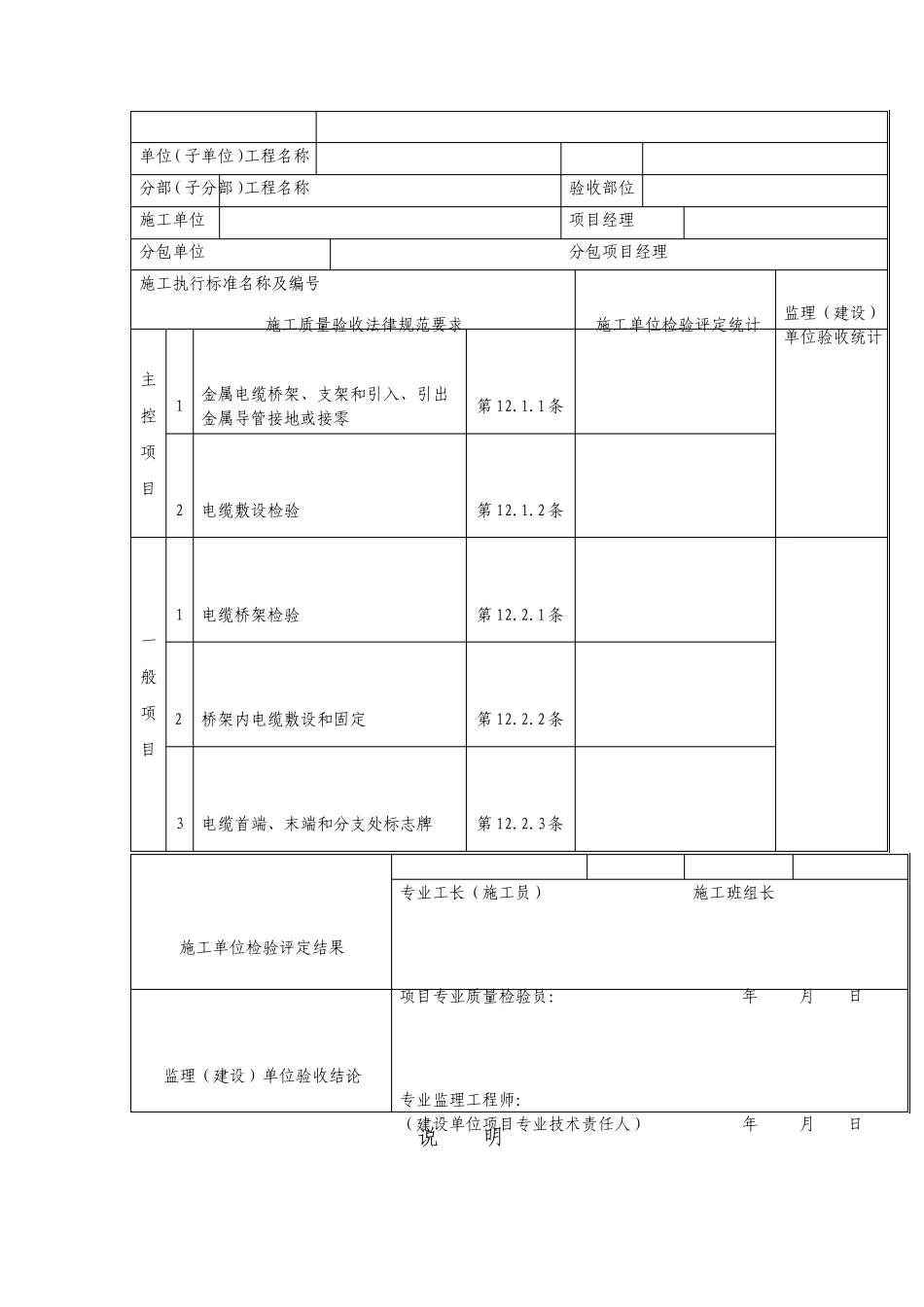

电缆桥架安装和桥架内电缆敷设工程检验批质量验收统计表 GB50303 — 060302□□ 060404□□ 说 明 单位（子单位）工程名称 分部（子分部）工程名称 验收部位 施工单位 项目经理 分包单位 分包项目经理 施工执行标准名称及编号 施工质量验收法律规范要求 施工单位检验评定统计 监理（建设）单位验收统计 主控项目 1 金属电缆桥架、支架和引入、引出金属导管接地或接零 第 12.1.1条 2 电缆敷设检验 第 12.1.2条 一 般项目 1 电缆桥架检验 第 12.2.1条 2 桥架内电缆敷设和固定 第 12.2.2条 3 电缆首端、末端和分支处标志牌 第 12.2.3条 施工单位检验评定结果 专业工长（施工员） 施工班组长 项目专业质量检验员： 年 月 日 监理（建设）单位验收结论 专业监理工程师： （建设单位项目专业技术责任人） 年 月 日 060302 060404 主控项目 1、金属电缆桥架及其支架和引入或引出金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合以下要求：1）金属电缆桥架及其支架全长应不少于 2 处与接地（PE）或接零（PEN）干线相连接；2）非镀锌电缆桥架间连接板两端跨接铜芯接地线，接地线最小允许截面积大于 4mm2；3）镀锌电缆桥架间连接板两端不跨接接地线，但连接板两端不少于 2 个有防松螺帽或防松垫圈连接固定螺栓。 2、电缆敷设禁止有绞拧、销装压扁、护层断裂和表面严重划伤等缺点。 通常项目 1、电缆桥架安装应符合以下要求：1）直线段钢制电缆桥架长度超出 30m、铝合金或玻璃钢制电缆桥架长度超出 15m 设有伸缩节；电缆桥架跨越建筑物变形缝处设置赔偿装置；2）电缆桥架转弯处弯曲半径，大于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见表 12.2.1-1；3）当设计无要求时，电缆桥架水平安装支架间距为 1.5～3m；垂直安装支架间距小于 2m；4）桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互间绝缘防电化腐蚀方法；5）电缆桥架敷设在易燃易爆气体管道和热力管道下方，当设计元要求时，与管道最小净距，符合表 12.2.1～2 要求；6）敷设在竖井内和穿越不一样防火区桥架，按设计要求位置，有防火隔堵方法；7）支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选取螺栓适配，螺栓紧固，防松零件齐全。 2、桥架内电缆敷设应符合以下要求：1）大于 45°倾斜敷设电缆每隔 2m 处设固定点；2）电缆出入电缆...
