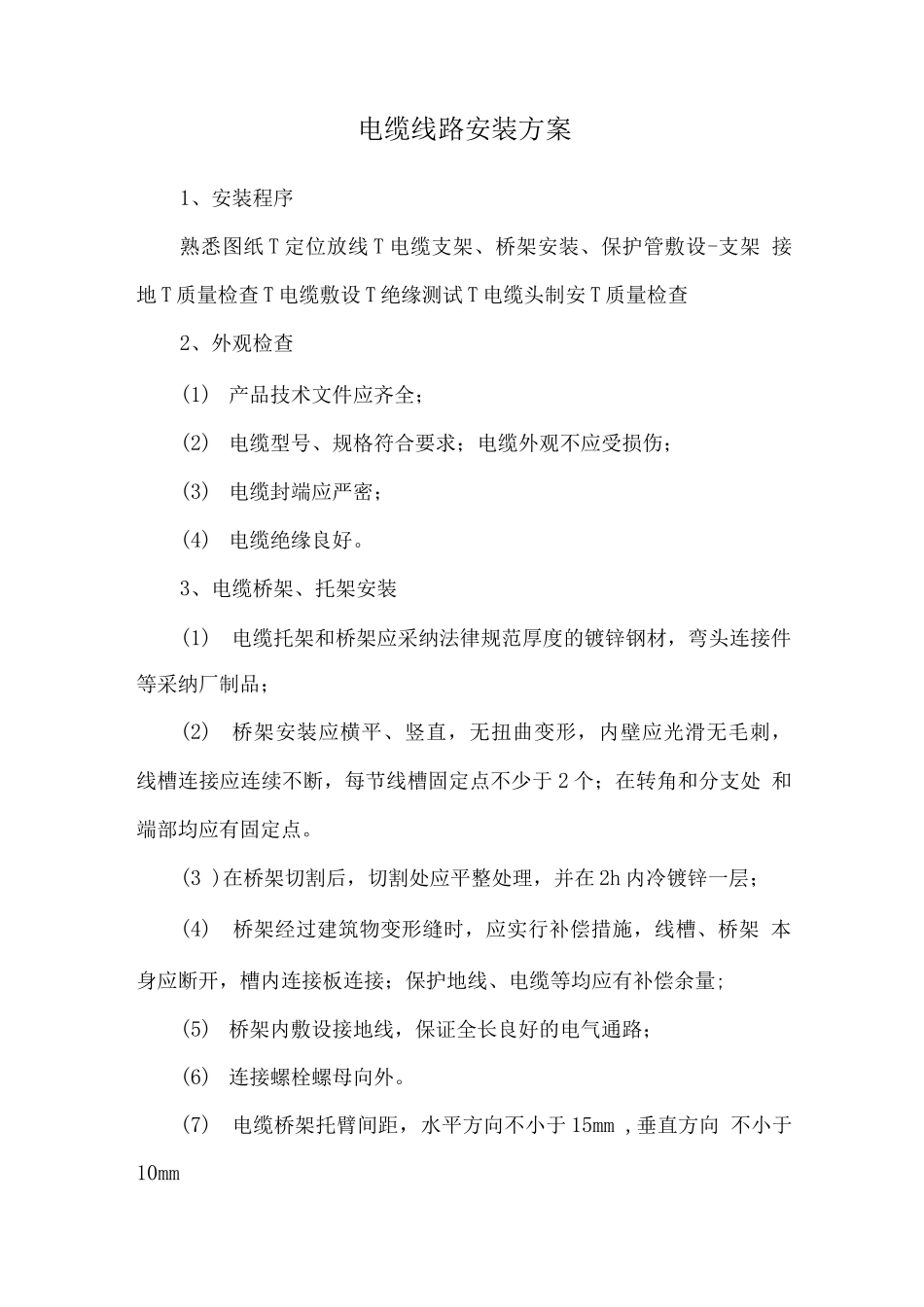

电缆线路安装方案1、安装程序熟悉图纸 T 定位放线 T 电缆支架、桥架安装、保护管敷设-支架 接地 T 质量检查 T 电缆敷设 T 绝缘测试 T 电缆头制安 T 质量检查2、外观检查(1) 产品技术文件应齐全；(2) 电缆型号、规格符合要求；电缆外观不应受损伤；(3) 电缆封端应严密；(4) 电缆绝缘良好。3、电缆桥架、托架安装(1)电缆托架和桥架应采纳法律规范厚度的镀锌钢材，弯头连接件 等采纳厂制品；(2)桥架安装应横平、竖直，无扭曲变形，内壁应光滑无毛刺， 线槽连接应连续不断，每节线槽固定点不少于 2 个；在转角和分支处 和端部均应有固定点。(3 )在桥架切割后，切割处应平整处理，并在 2h 内冷镀锌一层；(4)桥架经过建筑物变形缝时，应实行补偿措施，线槽、桥架 本身应断开，槽内连接板连接；保护地线、电缆等均应有补偿余量;(5) 桥架内敷设接地线，保证全长良好的电气通路；(6) 连接螺栓螺母向外。(7)电缆桥架托臂间距，水平方向不小于 15mm ,垂直方向 不小于10mm4、电缆保护管加工敷设（1）电缆管采纳热浸镀锌钢管，管和内壁光滑，端需做成倒喇叭；（2）穿线管弯曲半径不小于管外径的 10 倍和穿电缆的最小允许 弯曲半径；（3）穿线管、较长时采纳过渡接线盒便于抽线；（4）钢管暗敷设，两端要密封紧密，防止进杂物；（5）暗配管采纳套管连接时，套管长度不小于管外径的 2.2 倍;（6）穿线后钢管、管必须密封，防止水流进入。5、电缆敷设（1）电缆安装采纳滚筒及支撑架；（2）电缆敷设前，必须进行绝缘试验；（3）电缆应从盘的上端引出，不应使电缆在支架上及地面磨擦 拖拉，电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械 损伤；（4）电缆敷设时应排列整齐，不宜交叉，加以固定，并及时装 设标志牌，电缆终端头、拐弯处、人井内，装设标志牌，应注明线路 编号、起始、终止地点、型号及规格；（5）电缆弯曲半径，应符合以下规定：聚氯乙烯绝缘电力电缆 弯曲半径＞10D 交联聚氯乙烯绝缘电力电缆弯曲半径＞15D 多芯控 制电缆弯曲半径＞10D 铠装电力电缆弯曲半径＞15H 注：D 为电缆 外径（6）室内电缆沟内电缆垂直距离 2mm 以上，电缆敷设间距应符合以下要求:项目最小净距（m）平行交叉电力电缆间与控制缆间1KV0.10.510KV 以上0.250.5控制缆间0.5热力管及热力设备0.5其它管道（沟）0.50.5排水沟1.00.5（7）电缆在桥架中敷设时，应排列整齐，每 5 至 10m 固定一点;（8）直埋电缆过路或...
