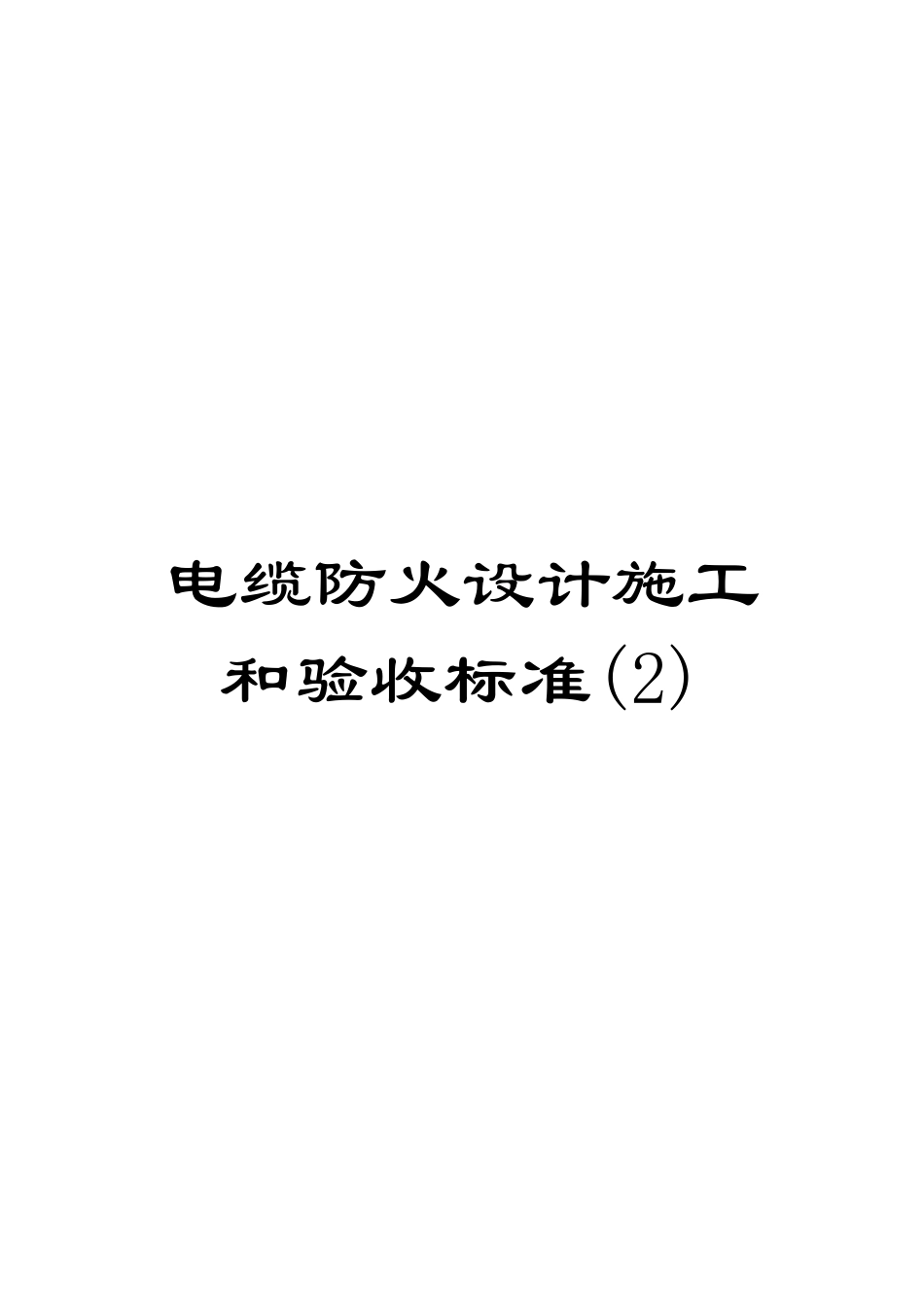

电缆防火设计施工和验收标准

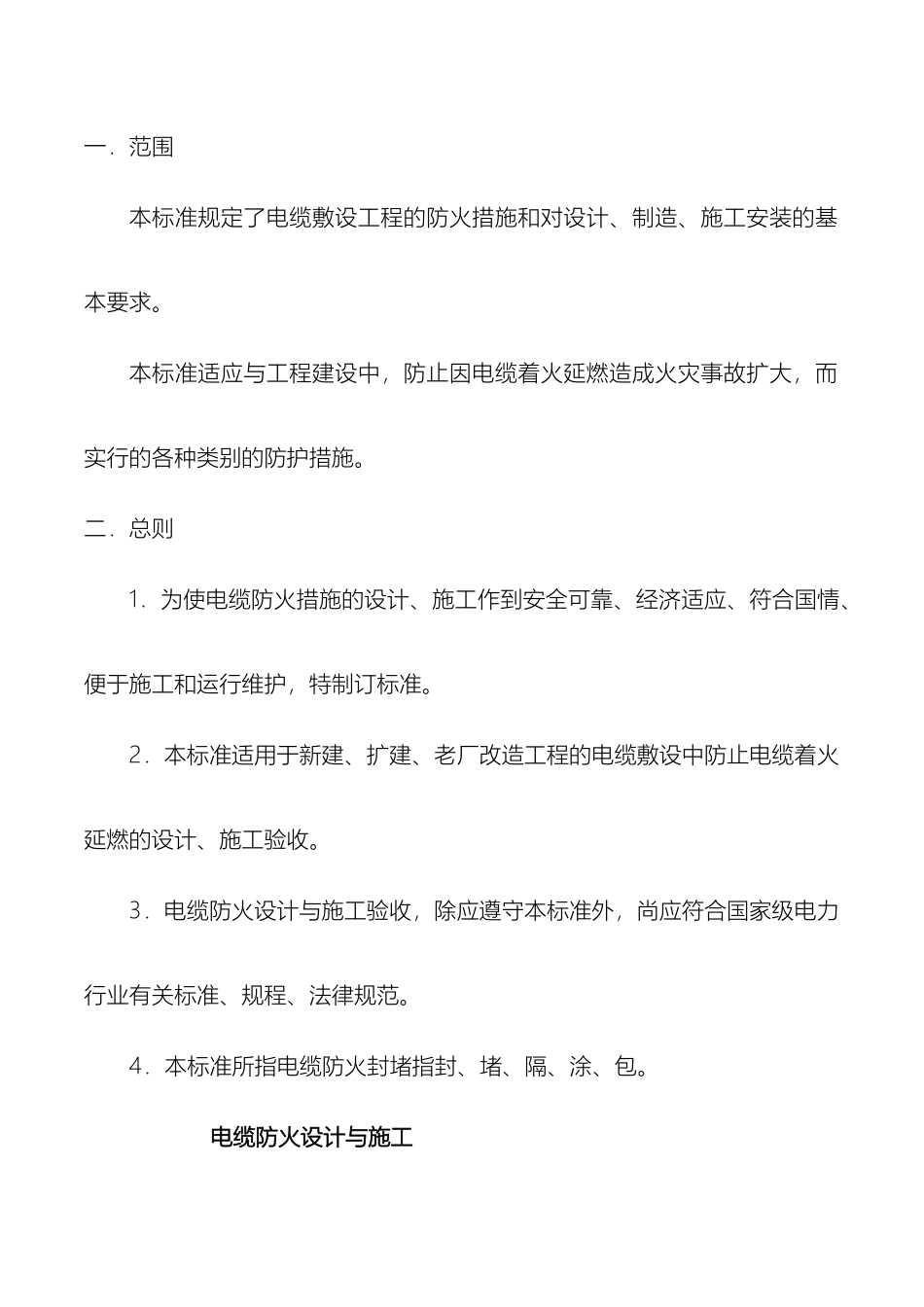

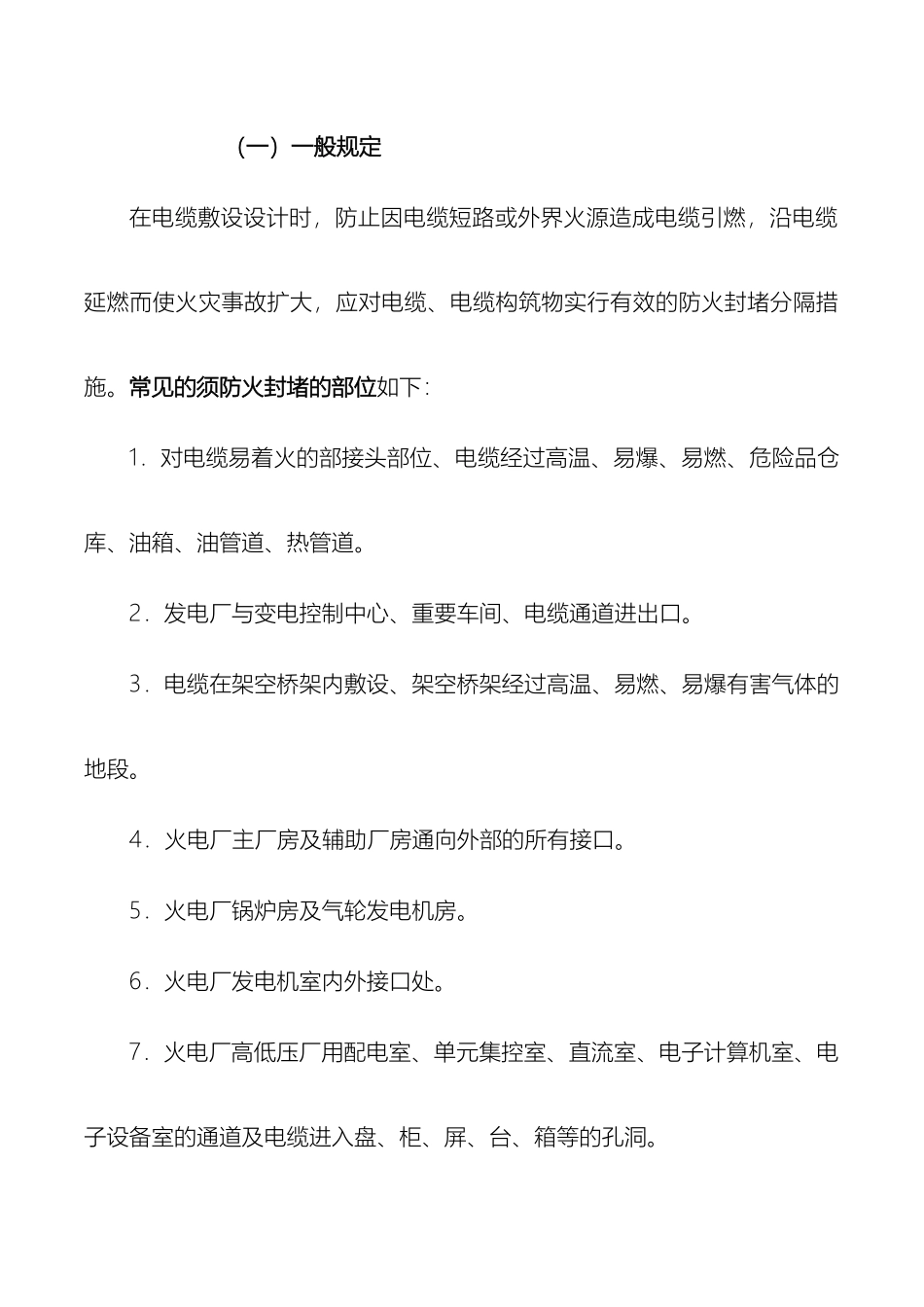

电缆防火设计施工和验收标准(2)一．范围本标准规定了电缆敷设工程的防火措施和对设计、制造、施工安装的基本要求。 本标准适应与工程建设中，防止因电缆着火延燃造成火灾事故扩大，而实行的各种类别的防护措施。二．总则1．为使电缆防火措施的设计、施工作到安全可靠、经济适应、符合国情、便于施工和运行维护，特制订标准。 2．本标准适用于新建、扩建、老厂改造工程的电缆敷设中防止电缆着火延燃的设计、施工验收。 3．电缆防火设计与施工验收，除应遵守本标准外，尚应符合国家级电力行业有关标准、规程、法律规范。 4．本标准所指电缆防火封堵指封、堵、隔、涂、包。 电缆防火设计与施工 （一）一般规定 在电缆敷设设计时，防止因电缆短路或外界火源造成电缆引燃，沿电缆延燃而使火灾事故扩大，应对电缆、电缆构筑物实行有效的防火封堵分隔措施。常见的须防火封堵的部位如下： 1．对电缆易着火的部接头部位、电缆经过高温、易爆、易燃、危险品仓库、油箱、油管道、热管道。 2．发电厂与变电控制中心、重要车间、电缆通道进出口。 3．电缆在架空桥架内敷设、架空桥架经过高温、易燃、易爆有害气体的地段。 4．火电厂主厂房及辅助厂房通向外部的所有接口。 5．火电厂锅炉房及气轮发电机房。 6．火电厂发电机室内外接口处。 7．火电厂高低压厂用配电室、单元集控室、直流室、电子计算机室、电子设备室的通道及电缆进入盘、柜、屏、台、箱等的孔洞。 8．火电厂锅炉房磨煤机附近、煤仓间的皮带层、制粉系统的泄压阀。 9．电缆竖井在零米层与隧道的借口、及穿过各层楼板的竖井口。 10.电缆隧道与沟道的接口处。 11.电缆隧道公用主沟道的分支处。 12.电缆隧道多段配电装置对应的沟道适当分段处。 13.电缆穿墙处 14.电缆沟及电缆沟的接口处。 15.主控室、网孔室、继电器室、通讯楼电缆出入口。 16.屋内配电装置的电缆出入口、进入设备的洞、口。 17.火电厂输煤配电室、碎煤机室、输煤线桥、电处尘配电室、脱硫装置等电缆出入后处。 18.厂区电缆隧（沟）道、架空电缆桥架直线段每隔 40-60m 为一个防火分隔点。 19.厂区大型排管的大人孔井的管口。 20.厂区电缆构筑物的高压电缆中间接头和终端口。 21.易燃、易爆区域的电缆应穿管敷设，关口采纳防火堵料封堵。 22.重要回路双电源供电的电缆及厂用工作与备用电源堆放在统一层次（桥架）内，应对其中一回路进行耐火分隔。 23.在采纳难燃及耐火电缆的工程中，仍应考虑防火措...
