电缆敷设及其防火要求

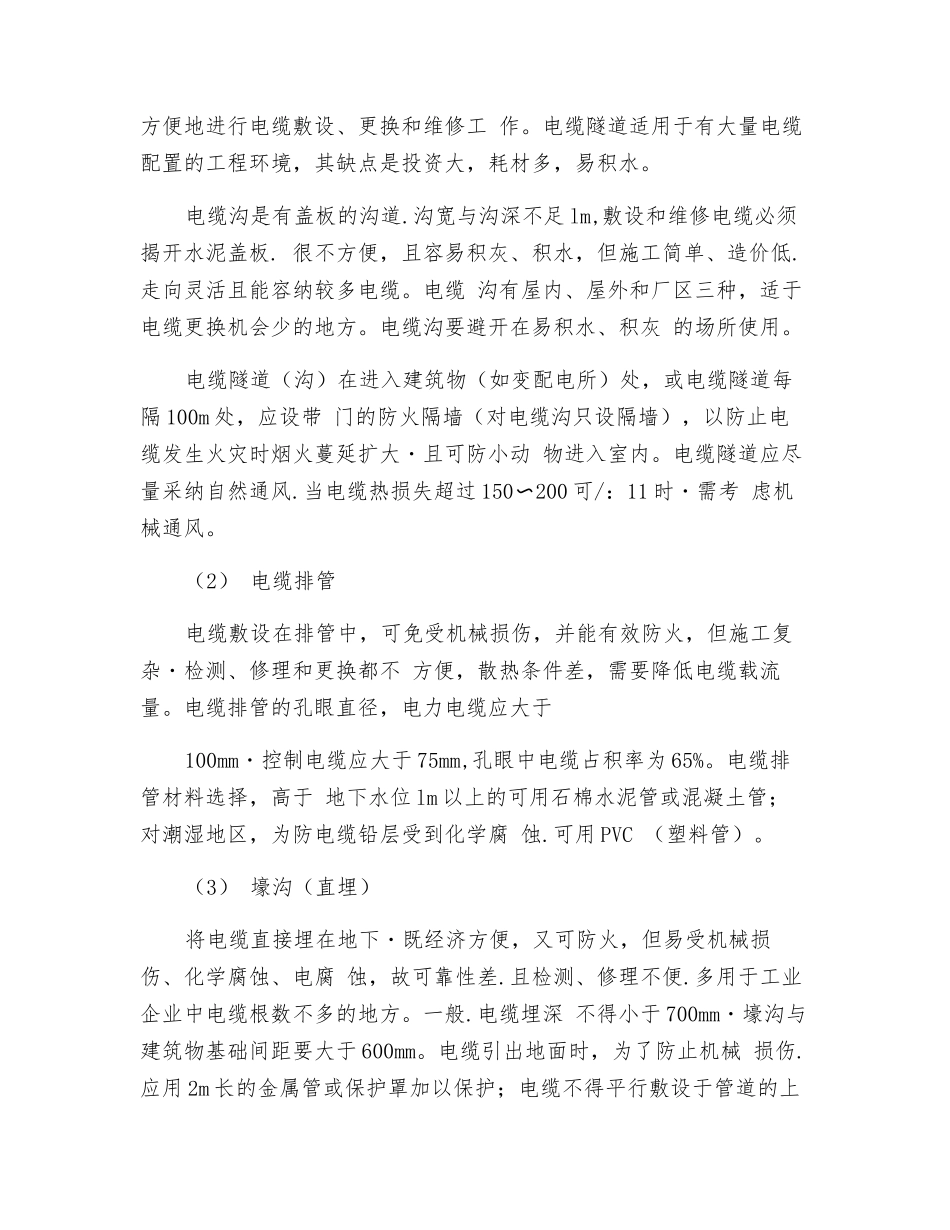

电缆敷设及其防火要求1. 电缆敷设的一般要求（1） 电缆线路路径要短，且尽量避开与其他管线（管道、铁路、公路和弱电电缆）交 叉。敷设时要顾及已有的或拟建房屋的位置.不使电缆接近易燃易爆物及其他热源，尽可 能不使电缆受到各种损坏，如机械损伤、化学腐蚀、地下流散电流腐蚀、水土锈蚀、蚁鼠 害等。（2） 不同用途电缆，如工作电缆与备用电缆.动力与控制电缆等宜分开敷设.并对其 进行防火分隔。（3） 电缆支持点之间的距离，电缆弯曲半径，电缆最高最低点间的高差等不得超过规 定数值.以防机械损伤。（4） 电缆在电缆沟内、隧道内及明敷时.应将麻包外皮剥去，并应实行防火措施。（5） 沟通回路中的单芯电缆应采纳无钢铠的或非磁性材料护套的电缆。单芯电缆要防 止引起附近金属部件发热。2. 电缆敷设方式常用的电缆敷设方式有：电缆隧道、电缆沟、排管、壕沟（直埋）、竖井、桥架、吊 架、夹层等.各种方式的特点及其选用要求如下：（1） 电缆隧道和电缆沟电缆隧道是一种用来放置电缆的、封闭狭长的构筑物.高 l・8m 以上，两侧设有数层 敷设电缆的支架，可放置多层电缆，人在隧道内能方便地进行电缆敷设、更换和维修工 作。电缆隧道适用于有大量电缆配置的工程环境，其缺点是投资大，耗材多，易积水。电缆沟是有盖板的沟道.沟宽与沟深不足 lm,敷设和维修电缆必须揭开水泥盖板. 很不方便，且容易积灰、积水，但施工简单、造价低.走向灵活且能容纳较多电缆。电缆 沟有屋内、屋外和厂区三种，适于电缆更换机会少的地方。电缆沟要避开在易积水、积灰 的场所使用。电缆隧道（沟）在进入建筑物（如变配电所）处，或电缆隧道每隔 100m 处，应设带 门的防火隔墙（对电缆沟只设隔墙），以防止电缆发生火灾时烟火蔓延扩大且可防小动 物进入室内。电缆隧道应尽・量采纳自然通风.当电缆热损失超过 150〜200 可/：11 时需考 虑机・械通风。（2） 电缆排管电缆敷设在排管中，可免受机械损伤，并能有效防火，但施工复杂检测、修理和更换都不 方便，散热条件差，需要降低电缆载流・量。电缆排管的孔眼直径，电力电缆应大于100mm控制电缆应大于・75mm,孔眼中电缆占积率为 65%。电缆排管材料选择，高于 地下水位 lm 以上的可用石棉水泥管或混凝土管；对潮湿地区，为防电缆铅层受到化学腐 蚀.可用 PVC （塑料管）。（3） 壕沟（直埋）将电缆直接埋在地下既经济方便，又可防火，但易受机械损・伤、化学腐蚀、电腐 蚀，故可...
