电解结构制作和安装施工方案

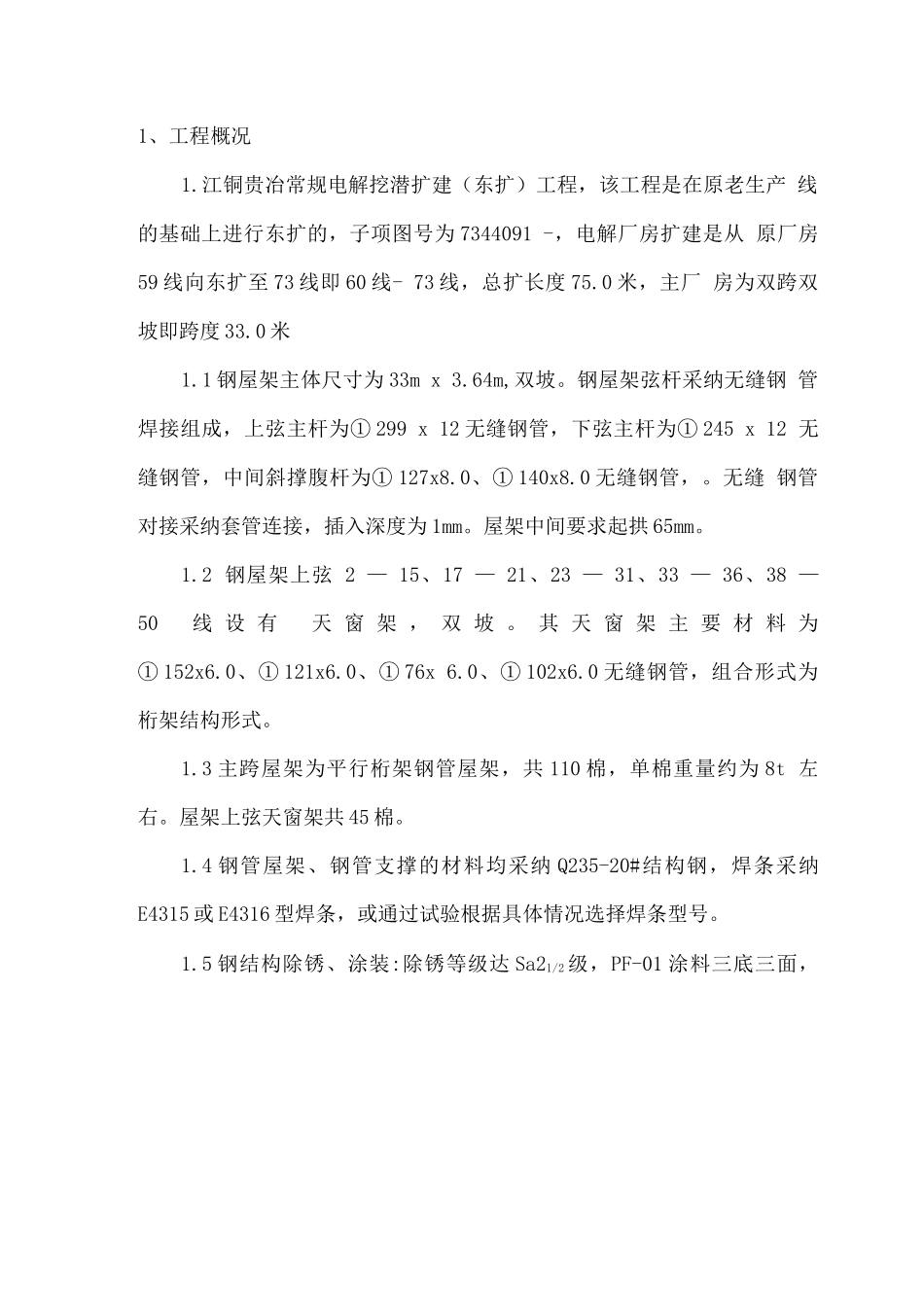

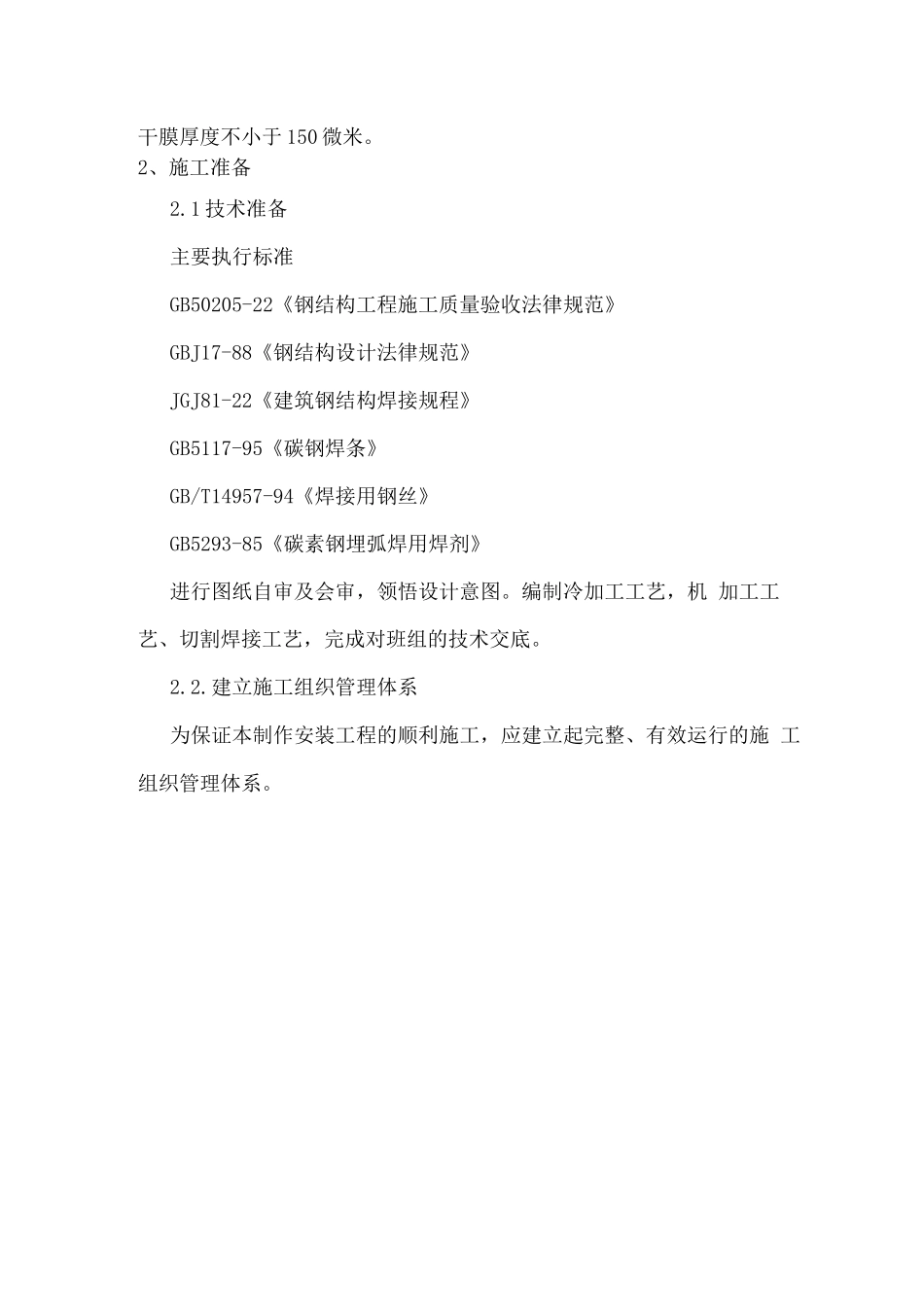

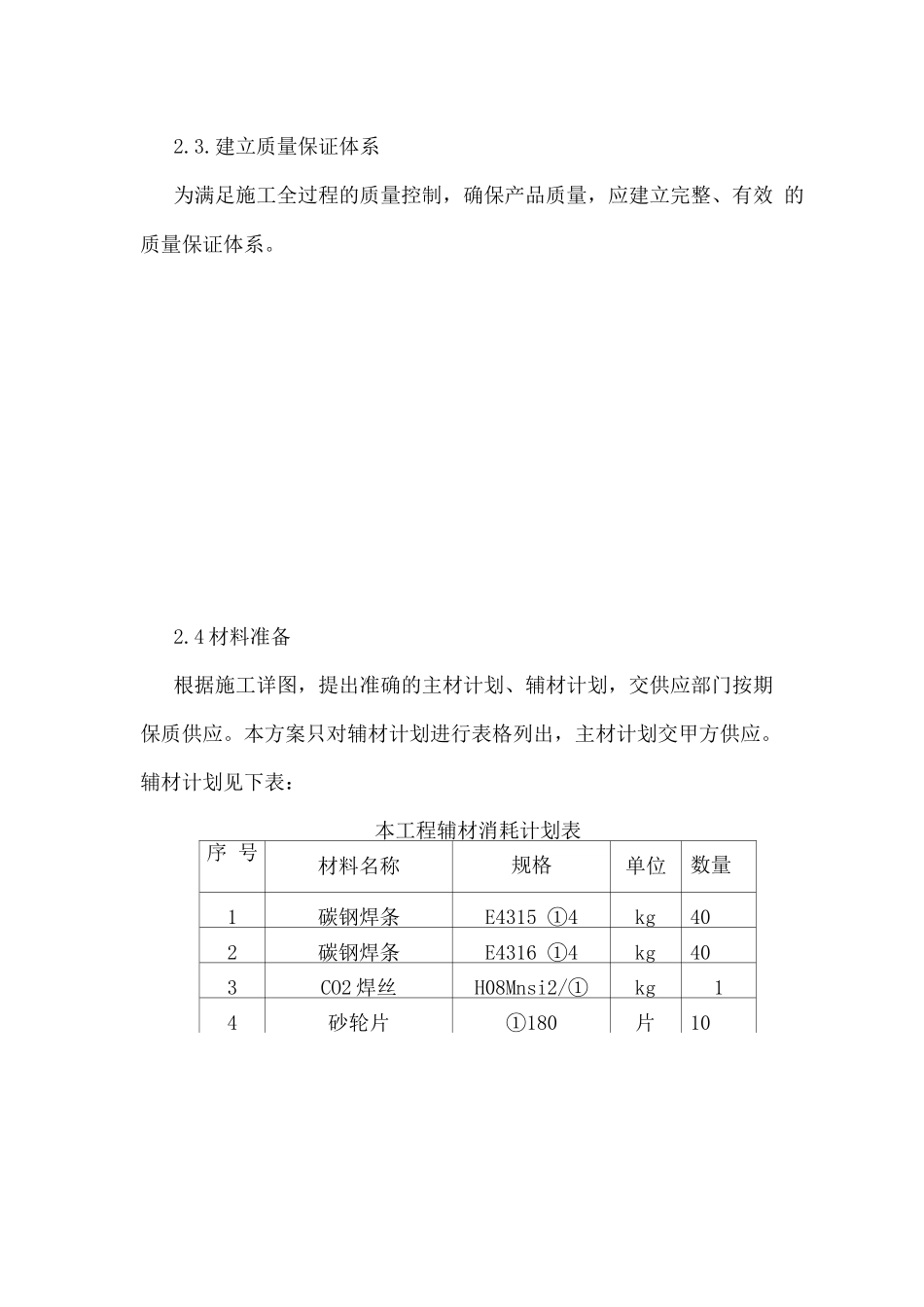

1、工程概况1.江铜贵冶常规电解挖潜扩建（东扩）工程，该工程是在原老生产 线的基础上进行东扩的，子项图号为 7344091 -，电解厂房扩建是从 原厂房59 线向东扩至 73 线即 60 线- 73 线，总扩长度 75.0 米，主厂 房为双跨双坡即跨度 33.0 米1.1 钢屋架主体尺寸为 33m x 3.64m,双坡。钢屋架弦杆采纳无缝钢 管焊接组成，上弦主杆为① 299 x 12 无缝钢管，下弦主杆为① 245 x 12 无缝钢管，中间斜撑腹杆为① 127x8.0、① 140x8.0 无缝钢管，。无缝 钢管对接采纳套管连接，插入深度为 1mm。屋架中间要求起拱 65mm。1.2 钢屋架上弦 2 — 15、17 — 21、23 — 31、33 — 36、38 — 50 线 设 有 天 窗 架 ， 双 坡 。 其 天 窗 架 主 要 材 料 为① 152x6.0、① 121x6.0、① 76x 6.0、① 102x6.0 无缝钢管，组合形式为桁架结构形式。1.3 主跨屋架为平行桁架钢管屋架，共 110 棉，单棉重量约为 8t 左右。屋架上弦天窗架共 45 棉。1.4 钢管屋架、钢管支撑的材料均采纳 Q235-20#结构钢，焊条采纳 E4315 或 E4316 型焊条，或通过试验根据具体情况选择焊条型号。1.5 钢结构除锈、涂装:除锈等级达 Sa21/2 级，PF-01 涂料三底三面， 干膜厚度不小于 150 微米。2、施工准备2.1 技术准备主要执行标准GB50205-22《钢结构工程施工质量验收法律规范》GBJ17-88《钢结构设计法律规范》JGJ81-22《建筑钢结构焊接规程》GB5117-95《碳钢焊条》GB/T14957-94《焊接用钢丝》GB5293-85《碳素钢埋弧焊用焊剂》进行图纸自审及会审，领悟设计意图。编制冷加工工艺，机 加工工艺、切割焊接工艺，完成对班组的技术交底。2.2.建立施工组织管理体系为保证本制作安装工程的顺利施工，应建立起完整、有效运行的施 工组织管理体系。2.3.建立质量保证体系为满足施工全过程的质量控制，确保产品质量，应建立完整、有效 的质量保证体系。2.4 材料准备根据施工详图，提出准确的主材计划、辅材计划，交供应部门按期保质供应。本方案只对辅材计划进行表格列出，主材计划交甲方供应。辅材计划见下表：本工程辅材消耗计划表序 号材料名称规格单位数量1碳钢焊条E4315 ①4kg402碳钢焊条E4316 ①4kg403CO2 焊丝H08Mnsi2/①kg14砂轮片①180片105油漆刷4〃把106氧气标准瓶瓶3607乙炔气标准瓶瓶1508琴线细m39石笔合2010粉笔合4011破布kg6012钢丝绳6x37 ① 8.7m113钢丝绳6x37 ①13m314钢丝绳6x3...
