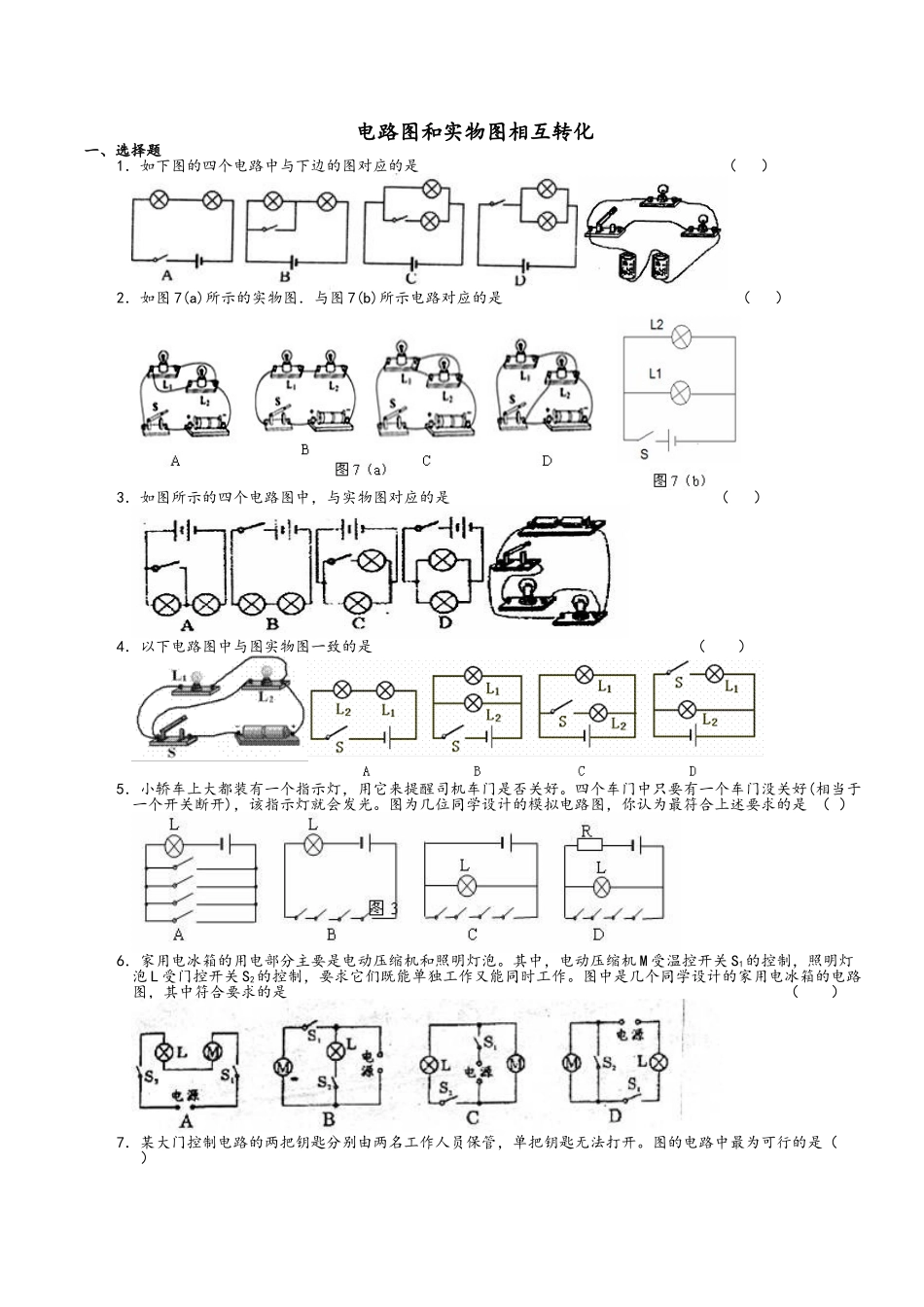

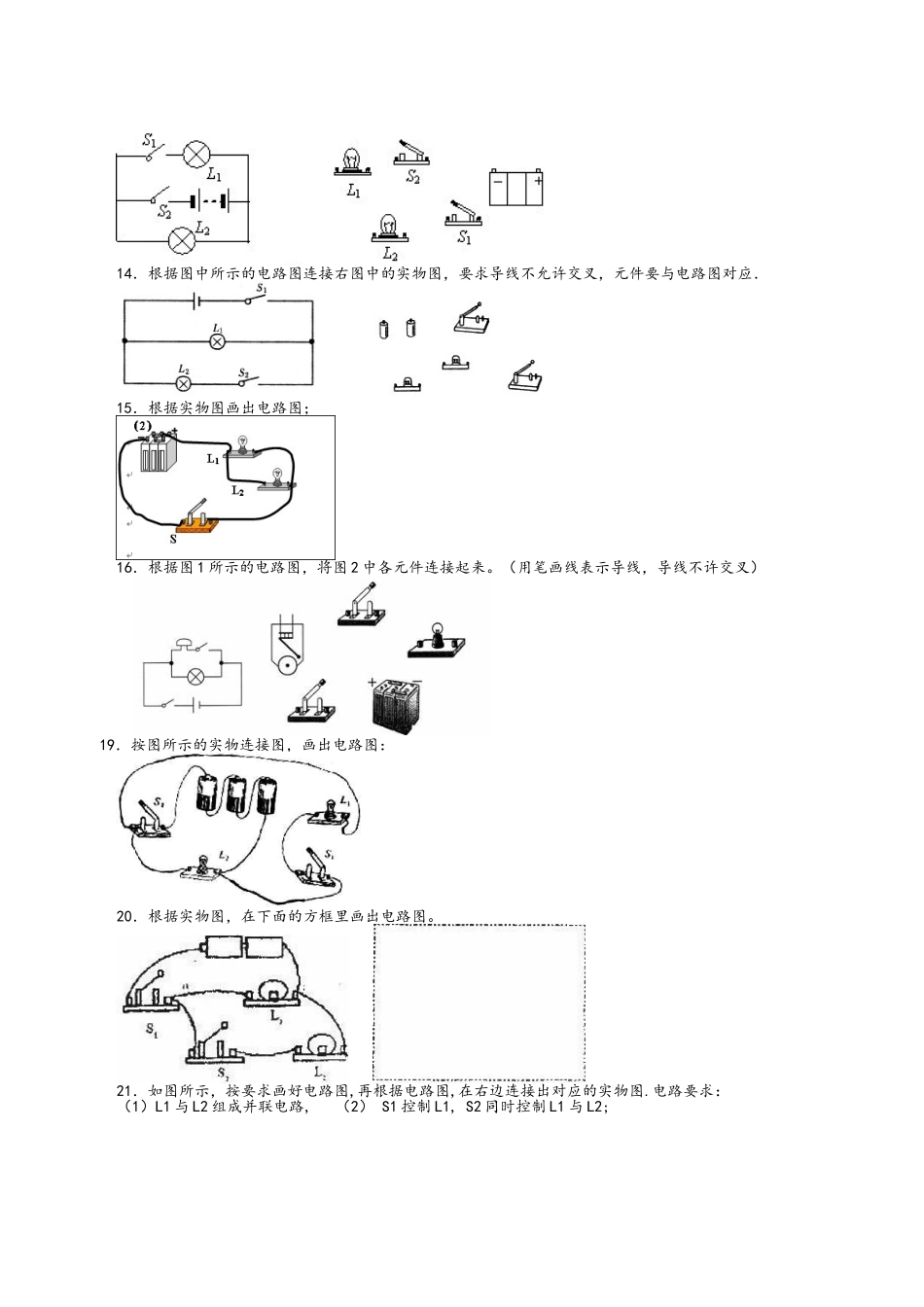

电路图和实物图相互转化一、选择题1．如下图的四个电路中与下边的图对应的是 （ ）2．如图 7(a)所示的实物图．与图 7(b)所示电路对应的是 （ ）3．如图所示的四个电路图中，与实物图对应的是 （ ）4．以下电路图中与图实物图一致的是 （ ）5．小轿车上大都装有一个指示灯，用它来提醒司机车门是否关好
四个车门中只要有一个车门没关好(相当于一个开关断开)，该指示灯就会发光
图为几位同学设计的模拟电路图，你认为最符合上述要求的是 （ ）6．家用电冰箱的用电部分主要是电动压缩机和照明灯泡
其中，电动压缩机 M 受温控开关 S1的控制，照明灯泡 L 受门控开关 S2的控制，要求它们既能单独工作又能同时工作

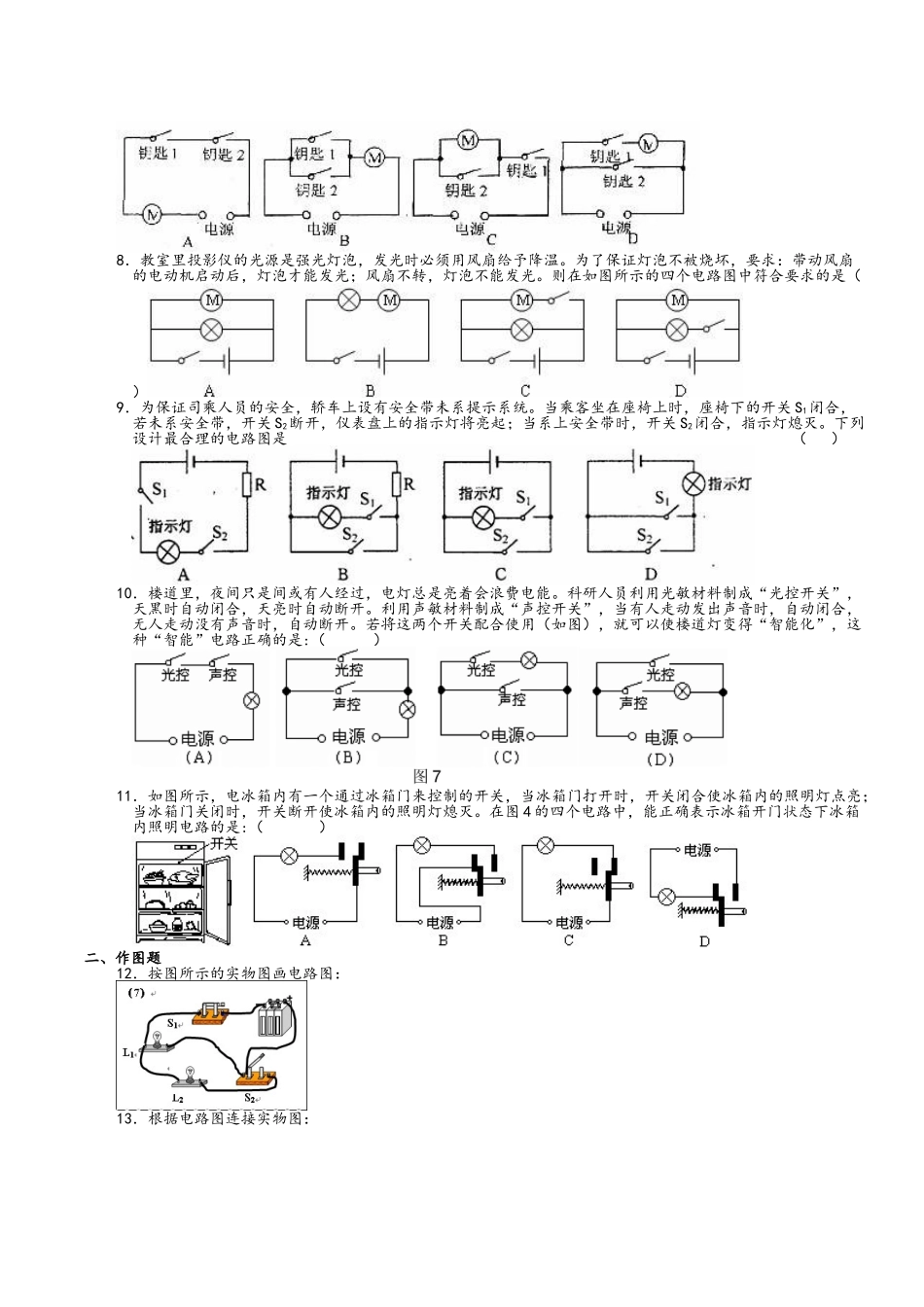

图中是几个同学设计的家用电冰箱的电路图，其中符合要求的是 （ ）7．某大门控制电路的两把钥匙分别由两名工作人员保管，单把钥匙无法打开
图的电路中最为可行的是（ ）8．教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温
为了保证灯泡不被烧坏，要求：带动风扇的电动机启动后，灯泡才能发光；风扇不转，灯泡不能发光
则在如图所示的四个电路图中符合要求的是（ ）9．为保证司乘人员的安全，轿车上设有安全带未系提示系统
当乘客坐在座椅上时，座椅下的开关 S1闭合，若未系安全带，开关 S2断开，仪表盘上的指示灯将亮起；当系上安全带时，开关 S2闭合，指示灯熄灭
下列设计最合理的电路图是 （ ）10．楼道里，夜间只是间或有人经过，电灯总是亮着会浪费电能
科研人员利用光敏材料制成“光控开关”，天黑时自动闭合，天亮时自动断开
利用声敏材料制成“声控开关”，当有人走动发出声音时，自动闭合，无人走动没有声音时，自动断开
若将这两个开关配合使用（如图），就可以使楼道灯变得“智能化”，这种“智能”电路正确的是:（ ）11．如图所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照
