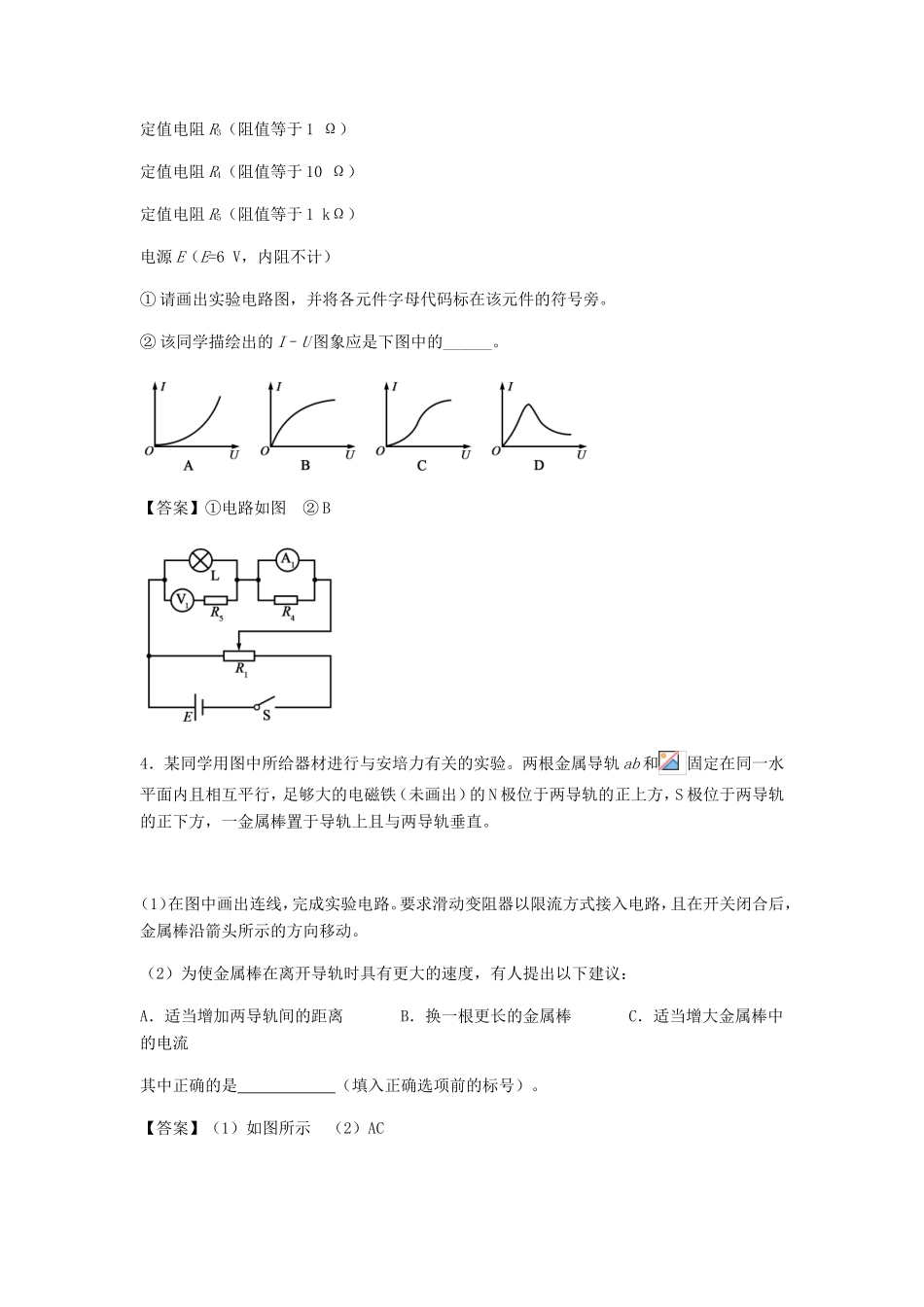

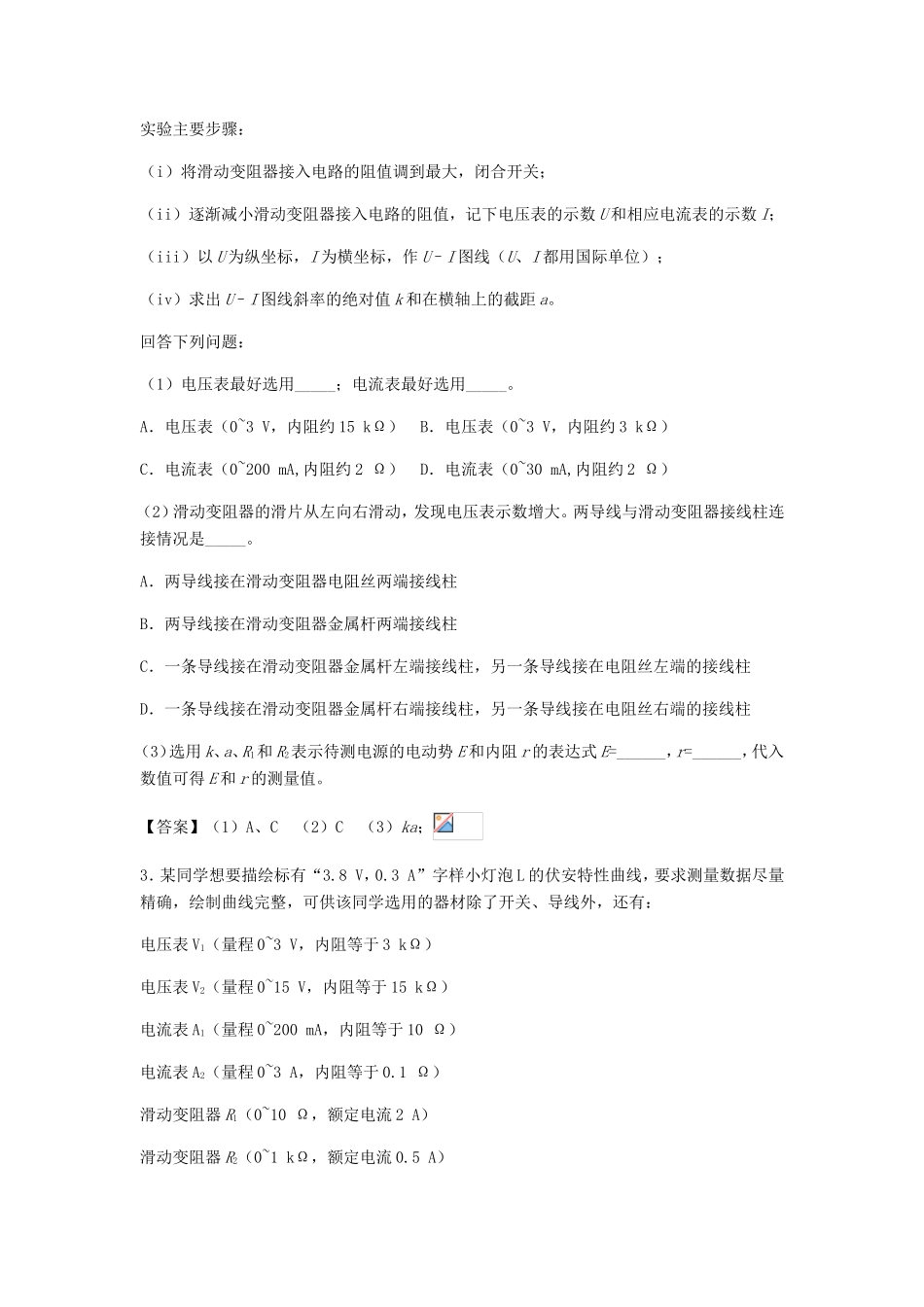

《电学实验》专题演练1．（7分）“用DIS描绘电场的等势线”的实验装置示意图如图所示。（1）（单选题）该实验描绘的是（）A．两个等量同种电荷周围的等势线B．两个等量异种电荷周围的等势线C．两个不等量同种电荷周围的等势线D．两个不等量异种电荷周围的等势线（2）（单选题）实验操作时，需在平整的木板上依次铺放（）A．导电纸、复写纸、白纸B．白纸、导电纸、复写纸C．导电纸、白纸、复写纸D．白纸、复写纸、导电纸（3）若电压传感器的红、黑探针分别接触图中d、f两点（f、d连线与A、B连线垂直）时，示数小于零。为使示数为零，应保持红色探针与d点接触，而将黑色探针（选填：“向左”或“向右”）移动。【答案】（1）B（2）D（3）向右2．用如图所示电路测量电源的电动势和内阻。实验器材：待测电源（电动势约3V，内阻约2Ω），保护电阻R1（阻值10Ω）和R2（阻值5Ω），滑动变阻器R，电流表A，电压表V，开关S，导线若干。实验主要步骤：（i）将滑动变阻器接入电路的阻值调到最大，闭合开关；（ii）逐渐减小滑动变阻器接入电路的阻值，记下电压表的示数U和相应电流表的示数I；（iii）以U为纵坐标，I为横坐标，作U–I图线（U、I都用国际单位）；（iv）求出U–I图线斜率的绝对值k和在横轴上的截距a。回答下列问题：（1）电压表最好选用_____；电流表最好选用_____。A．电压表（0~3V，内阻约15kΩ）B．电压表（0~3V，内阻约3kΩ）C．电流表（0~200mA,内阻约2Ω）D．电流表（0~30mA,内阻约2Ω）（2）滑动变阻器的滑片从左向右滑动，发现电压表示数增大。两导线与滑动变阻器接线柱连接情况是_____。A．两导线接在滑动变阻器电阻丝两端接线柱B．两导线接在滑动变阻器金属杆两端接线柱C．一条导线接在滑动变阻器金属杆左端接线柱，另一条导线接在电阻丝左端的接线柱D．一条导线接在滑动变阻器金属杆右端接线柱，另一条导线接在电阻丝右端的接线柱（3）选用k、a、R1和R2表示待测电源的电动势E和内阻r的表达式E=______，r=______，代入数值可得E和r的测量值。【答案】（1）A、C（2）C（3）ka；3．某同学想要描绘标有“3.8V，0.3A”字样小灯泡L的伏安特性曲线，要求测量数据尽量精确，绘制曲线完整，可供该同学选用的器材除了开关、导线外，还有：电压表V1（量程0~3V，内阻等于3kΩ）电压表V2（量程0~15V，内阻等于15kΩ）电流表A1（量程0~200mA，内阻等于10Ω）电流表A2（量程0~3A，内阻等于0.1Ω）滑动变阻器R1（0~10Ω，额定电流2A）滑动变阻器R2（0~1kΩ，额定电流0.5A）定值电阻R3（阻值等于1Ω）定值电阻R4（阻值等于10Ω）定值电阻R5（阻值等于1kΩ）电源E（E=6V，内阻不计）①请画出实验电路图，并将各元件字母代码标在该元件的符号旁。②该同学描绘出的I–U图象应是下图中的______。【答案】①电路如图②B4．某同学用图中所给器材进行与安培力有关的实验。两根金属导轨ab和固定在同一水平面内且相互平行，足够大的电磁铁（未画出）的N极位于两导轨的正上方，S极位于两导轨的正下方，一金属棒置于导轨上且与两导轨垂直。（1）在图中画出连线，完成实验电路。要求滑动变阻器以限流方式接入电路，且在开关闭合后，金属棒沿箭头所示的方向移动。（2）为使金属棒在离开导轨时具有更大的速度，有人提出以下建议：A．适当增加两导轨间的距离B．换一根更长的金属棒C．适当增大金属棒中的电流其中正确的是（填入正确选项前的标号）。【答案】（1）如图所示（2）AC5．如图是一个多用表欧姆档内部电路示意图。电流表满偏电流0.5mA、内阻10Ω；电池电动势1.5V、内阻1Ω；变阻器阻值0-5000Ω。（1）该欧姆表的刻度值是按电池电动势为1.5V刻度的，当电池的电动势下降到1.45V、内阻增大到4Ω时仍可调零。调零后阻值将变_________（选填“大”或“小”）；若测得某电阻阻值为300Ω，则这个电阻的真实值是________Ω（2）该欧姆表换了一个电动势为1.5V，内阻为10Ω的电池，调零后测量某电阻的阻值，其测量结果___________（选填“偏大”或“偏小”或“准确”）【答案】（1）小；290（2）准确6．如图甲所示的电路图中，恒流源可作为电路提供恒定电流I0，R为定值电阻，电流表、电压表均可视为理想电...
