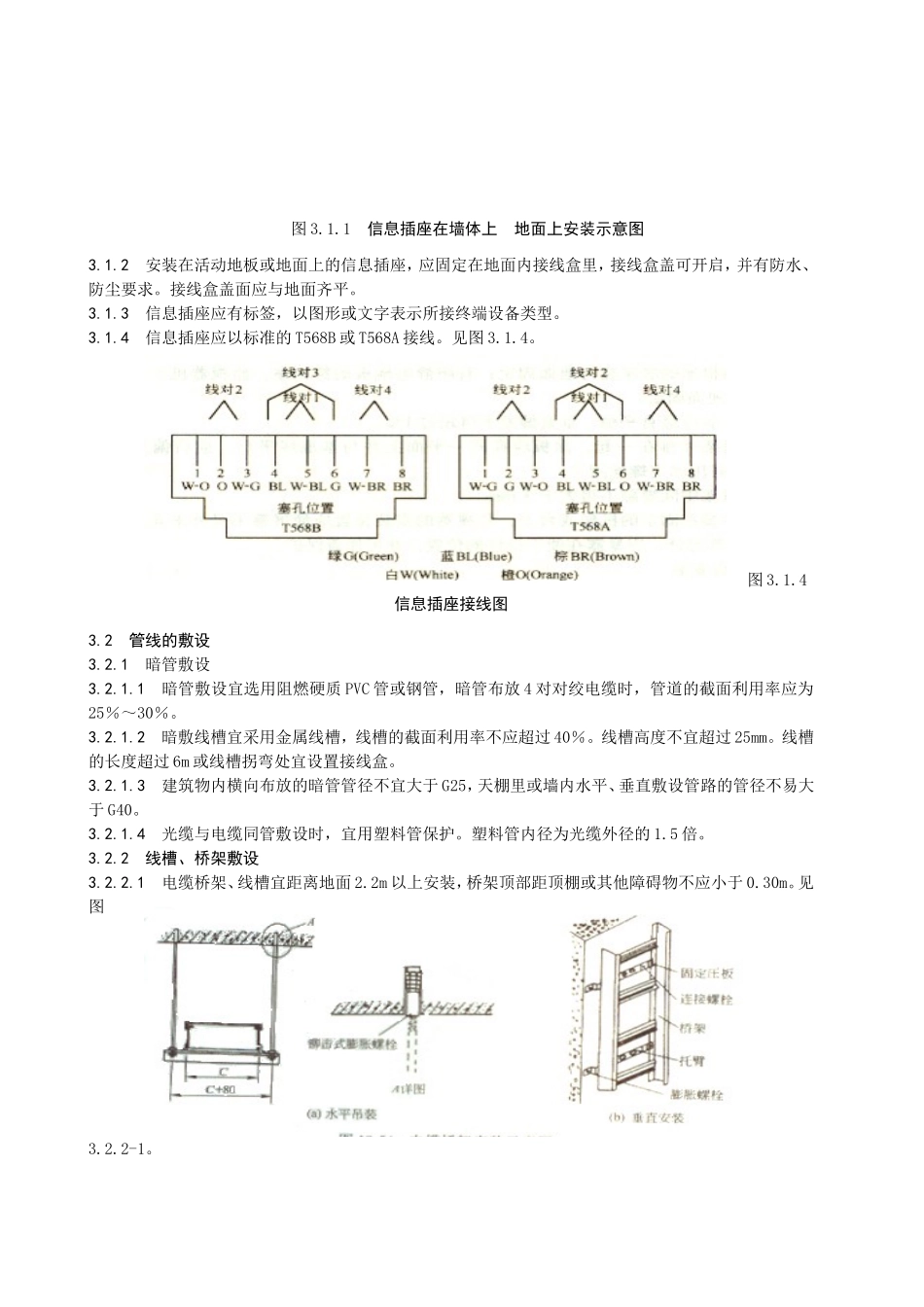

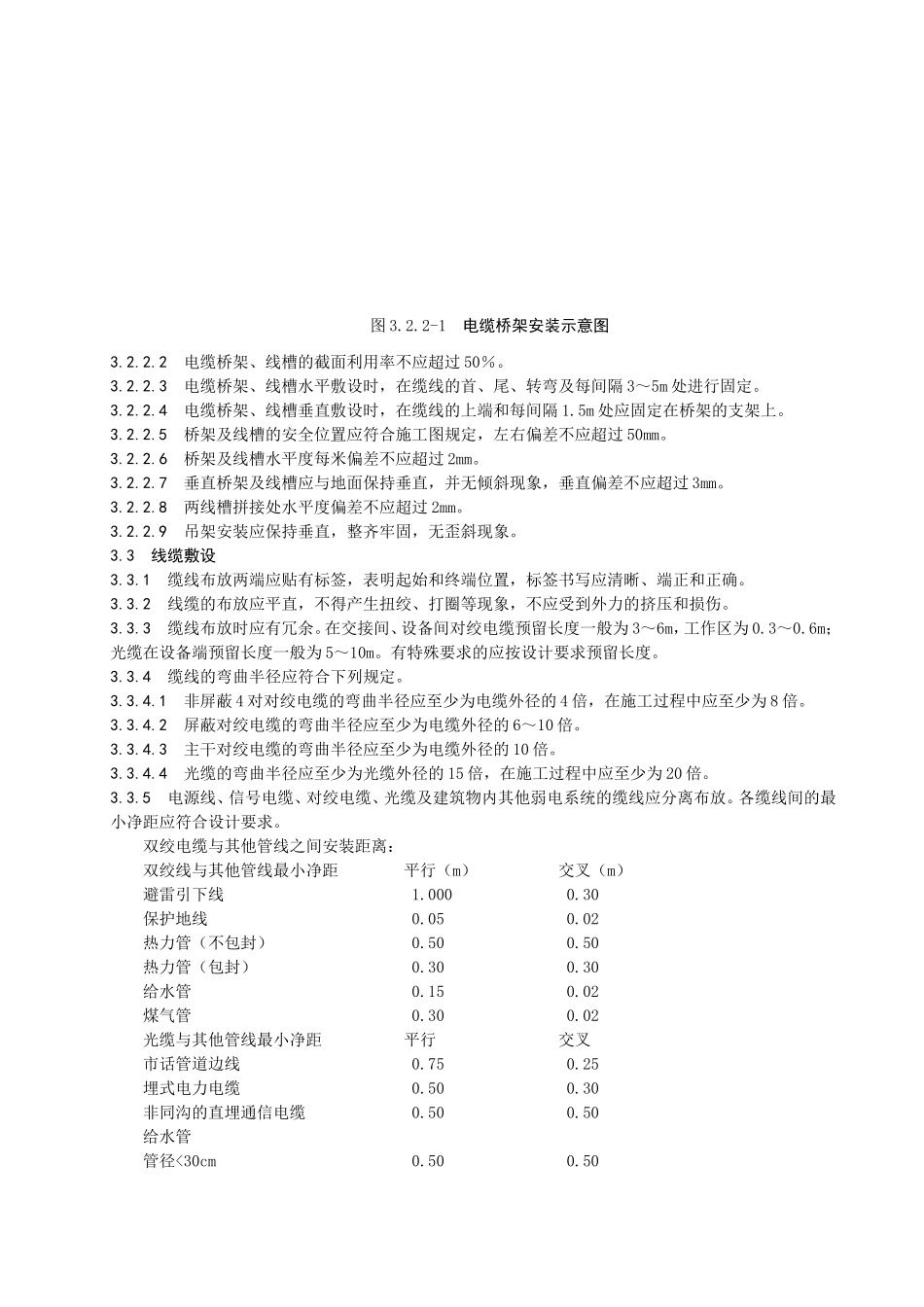

综合布线系统施工工艺标准1适用范围本标准适用于建筑群综合布线系统安装工程。2施工准备2.1材料、设备2.1.1传输部分：对绞电缆、光缆、光纤连接头、光纤耦合器等。2.1.2机房部分：交接箱、机柜、各类配线架、配线模块、跳线等。2.1.3终端部分：信息插座、光纤插座、8位模块式通用插座、多用户信息插座。2.1.4上述设备材料的规格、型号、数量应符合设计及合同要求，并附有出厂质量检验合格证、性能检验报告及“CCC”认证标识等。电缆所附标志、标签内容应齐全、清晰。2.1.5镀锌材料：镀锌钢管、镀锌线槽、金属膨胀螺栓、金属软管、接地螺栓。2.1.6其他材料：接线盒、地面插座、塑料线槽及其附件。塑料线槽其敷设场所的环境温度不得低于-15℃，其阻燃性能氧指数不应低于27％。2.2机具设备2.2.1安装器具：煨管器、液压开孔器、套丝机、钢锯、电工组合工具、射钉枪、拉铆枪、手电钻、台钻、高凳等。2.2.2测试器具：网络测试仪、光时域反射仪、万用表、兆欧表、铅笔、皮尺、水平尺、小线、线坠等。2.2.3专用工具：剥线器、压线工具、光纤熔接机、显微镜、切割工具、玻璃磨光盘、烘干箱。2.3作业条件2.3.1线缆沟、槽、管、箱、盒施工完毕。2.3.2土建装修工程完工，线路全部贯通。2.3.3配线间、设备间的环境温度、湿度、照度等均应符合设计要求，通风良好，且室内无危险物品，消防器材齐全。2.4技术准备2.4.1施工图纸齐全。2.4.2施工方案编制完毕并经审批。2.4.3施工前应组织施工人员熟悉图纸、方案及专业设备安装使用说明书，并进行有针对性的培训及安全、技术交底。3施工工艺流程与操作方法综合布线系统可分为建筑群子系统、干线（垂直）子系统、配线（水平）子系统、设备间子系统、管理子系统和工作区子系统。工作区子系统由信息插座、信息终端设备及相应的适配器、连线组成。3.1信息插座的安装信息插座根据不同环境、不同需要可以安装在墙体上、地面和活动地板上。安装时应注意以下几点。3.1.1安装在墙上的信息插座宜高出地面300mm。如有活动地板的工作区，墙体上的信息插座宜高出活动地板300mm。见图3.1.1。图3.1.1信息插座在墙体上地面上安装示意图3.1.2安装在活动地板或地面上的信息插座，应固定在地面内接线盒里，接线盒盖可开启，并有防水、防尘要求。接线盒盖面应与地面齐平。3.1.3信息插座应有标签，以图形或文字表示所接终端设备类型。3.1.4信息插座应以标准的T568B或T568A接线。见图3.1.4。图3.1.4信息插座接线图3.2管线的敷设3.2.1暗管敷设3.2.1.1暗管敷设宜选用阻燃硬质PVC管或钢管，暗管布放4对对绞电缆时，管道的截面利用率应为25％～30％。3.2.1.2暗敷线槽宜采用金属线槽，线槽的截面利用率不应超过40％。线槽高度不宜超过25mm。线槽的长度超过6m或线槽拐弯处宜设置接线盒。3.2.1.3建筑物内横向布放的暗管管径不宜大于G25，天棚里或墙内水平、垂直敷设管路的管径不易大于G40。3.2.1.4光缆与电缆同管敷设时，宜用塑料管保护。塑料管内径为光缆外径的1.5倍。3.2.2线槽、桥架敷设3.2.2.1电缆桥架、线槽宜距离地面2.2m以上安装，桥架顶部距顶棚或其他障碍物不应小于0.30m。见图3.2.2-1。图3.2.2-1电缆桥架安装示意图3.2.2.2电缆桥架、线槽的截面利用率不应超过50％。3.2.2.3电缆桥架、线槽水平敷设时，在缆线的首、尾、转弯及每间隔3～5m处进行固定。3.2.2.4电缆桥架、线槽垂直敷设时，在缆线的上端和每间隔1.5m处应固定在桥架的支架上。3.2.2.5桥架及线槽的安全位置应符合施工图规定，左右偏差不应超过50mm。3.2.2.6桥架及线槽水平度每米偏差不应超过2mm。3.2.2.7垂直桥架及线槽应与地面保持垂直，并无倾斜现象，垂直偏差不应超过3mm。3.2.2.8两线槽拼接处水平度偏差不应超过2mm。3.2.2.9吊架安装应保持垂直，整齐牢固，无歪斜现象。3.3线缆敷设3.3.1缆线布放两端应贴有标签，表明起始和终端位置，标签书写应清晰、端正和正确。3.3.2线缆的布放应平直，不得产生扭绞、打圈等现象，不应受到外力的挤压和损伤。3.3.3缆线布放时应有冗余。在交接间、设备间对绞电缆预留长度一般为3～6m，工作区为0.3～0.6m；光缆在设备端预留长度一般为5～10m。有特殊要求的应按设计要求预留长...
