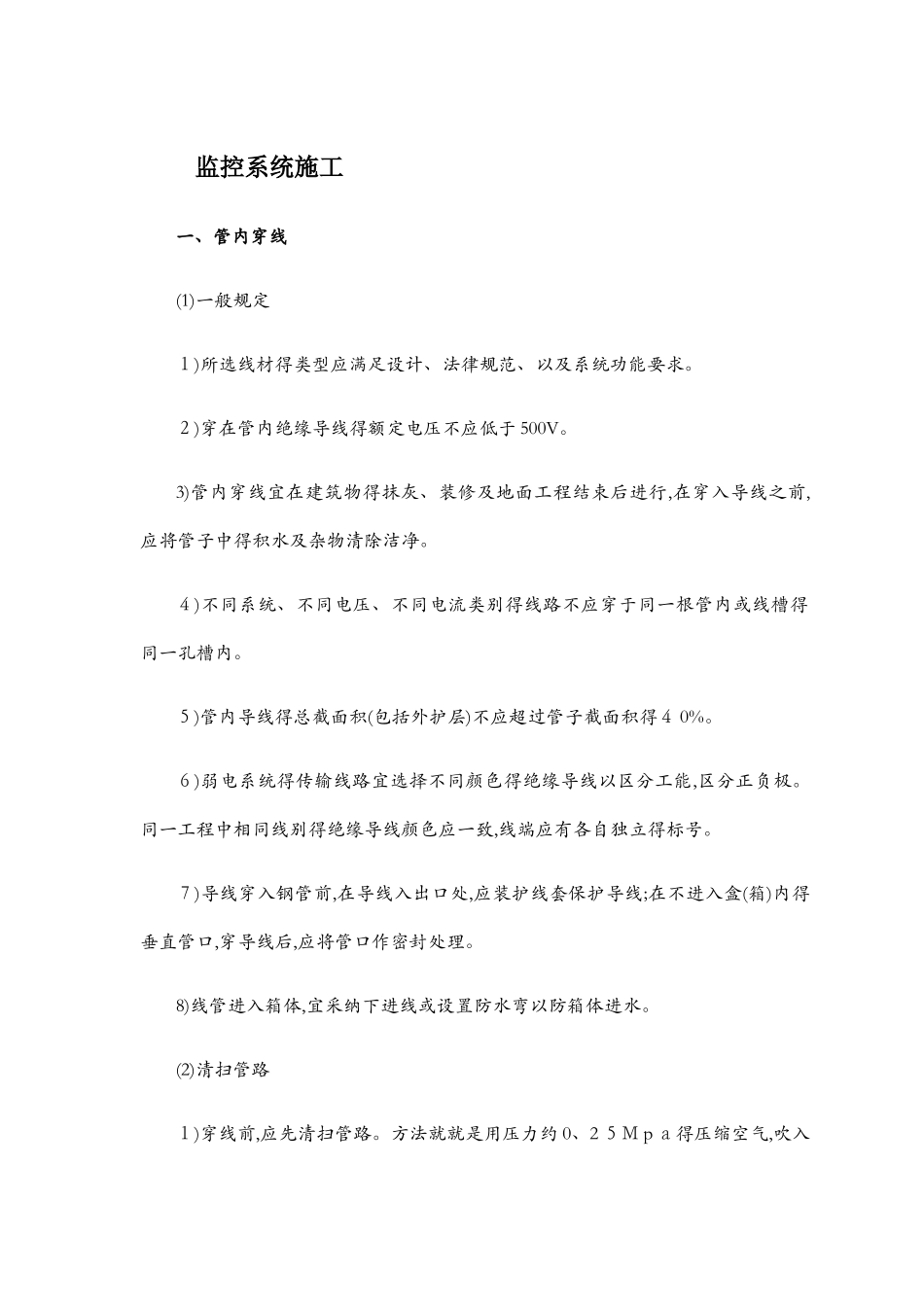

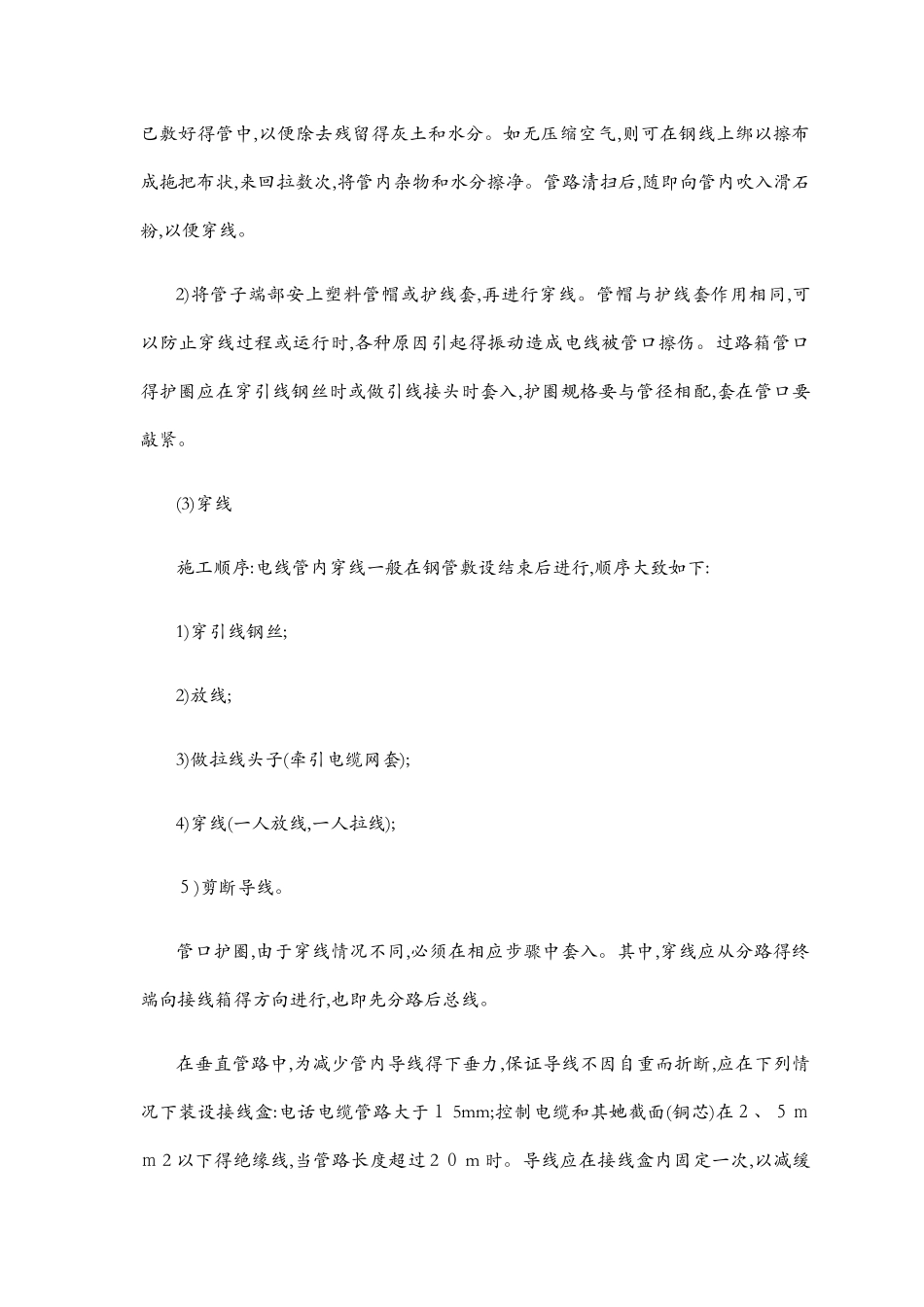

监控系统施工一、管内穿线(1)一般规定１)所选线材得类型应满足设计、法律规范、以及系统功能要求。２)穿在管内绝缘导线得额定电压不应低于 500V。3)管内穿线宜在建筑物得抹灰、装修及地面工程结束后进行,在穿入导线之前,应将管子中得积水及杂物清除洁净。４)不同系统、不同电压、不同电流类别得线路不应穿于同一根管内或线槽得同一孔槽内。５)管内导线得总截面积(包括外护层)不应超过管子截面积得４ 0%。６)弱电系统得传输线路宜选择不同颜色得绝缘导线以区分工能,区分正负极。同一工程中相同线别得绝缘导线颜色应一致,线端应有各自独立得标号。７)导线穿入钢管前,在导线入出口处,应装护线套保护导线;在不进入盒(箱)内得垂直管口,穿导线后,应将管口作密封处理。8)线管进入箱体,宜采纳下进线或设置防水弯以防箱体进水。(2)清扫管路１)穿线前,应先清扫管路。方法就就是用压力约 0、2 ５Ｍ p ａ得压缩空气,吹入已敷好得管中,以便除去残留得灰土和水分。如无压缩空气,则可在钢线上绑以擦布成拖把布状,来回拉数次,将管内杂物和水分擦净。管路清扫后,随即向管内吹入滑石粉,以便穿线。2)将管子端部安上塑料管帽或护线套,再进行穿线。管帽与护线套作用相同,可以防止穿线过程或运行时,各种原因引起得振动造成电线被管口擦伤。过路箱管口得护圈应在穿引线钢丝时或做引线接头时套入,护圈规格要与管径相配,套在管口要敲紧。(3)穿线施工顺序:电线管内穿线一般在钢管敷设结束后进行,顺序大致如下:1)穿引线钢丝;2)放线;3)做拉线头子(牵引电缆网套);4)穿线(一人放线,一人拉线);５)剪断导线。管口护圈,由于穿线情况不同,必须在相应步骤中套入。其中,穿线应从分路得终端向接线箱得方向进行,也即先分路后总线。在垂直管路中,为减少管内导线得下垂力,保证导线不因自重而折断,应在下列情况下装设接线盒:电话电缆管路大于１ 5mm;控制电缆和其她截面(铜芯)在２、５ｍｍ 2 以下得绝缘线,当管路长度超过 2 ０ m 时。导线应在接线盒内固定一次,以减缓导线得自重拉力。对于必须从现场受控设备直接接入主控设备得长距离放线,应注意保护线路得绝缘,并在相应管路转弯和设备终端处适当得预留长度。线路中间接头应用专用压线帽或涮锡处理,以确保接触得可靠性,并确保与管路绝缘。线槽内穿线得要求基本与管内穿线标准一致。特别注意线槽接头间得毛刺在穿线之前进行处理,以免在穿线过程中损坏线路绝缘。当系统安装完毕后,进入调试阶段,必须按分系统对各自得监控设备逐个进...
