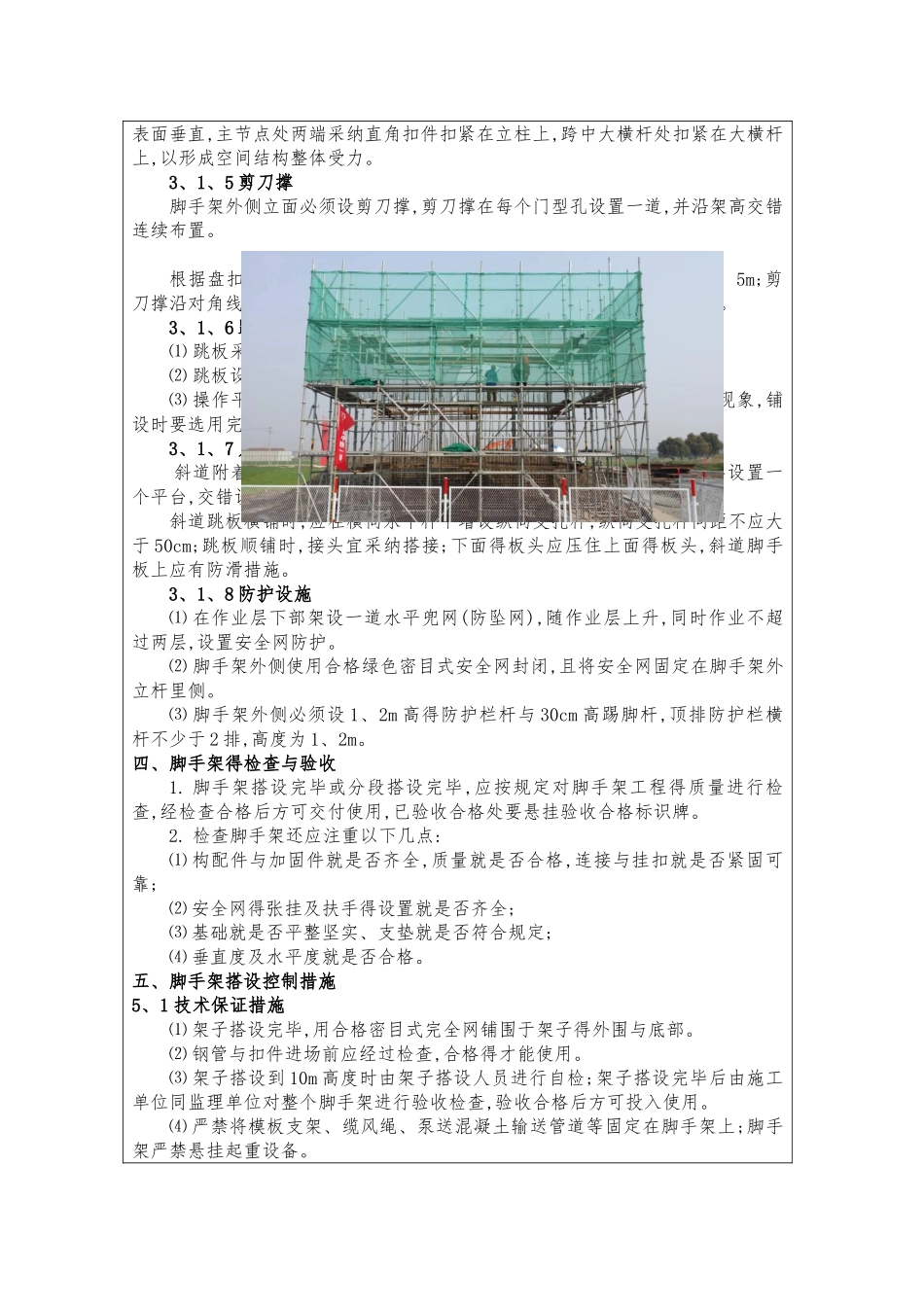

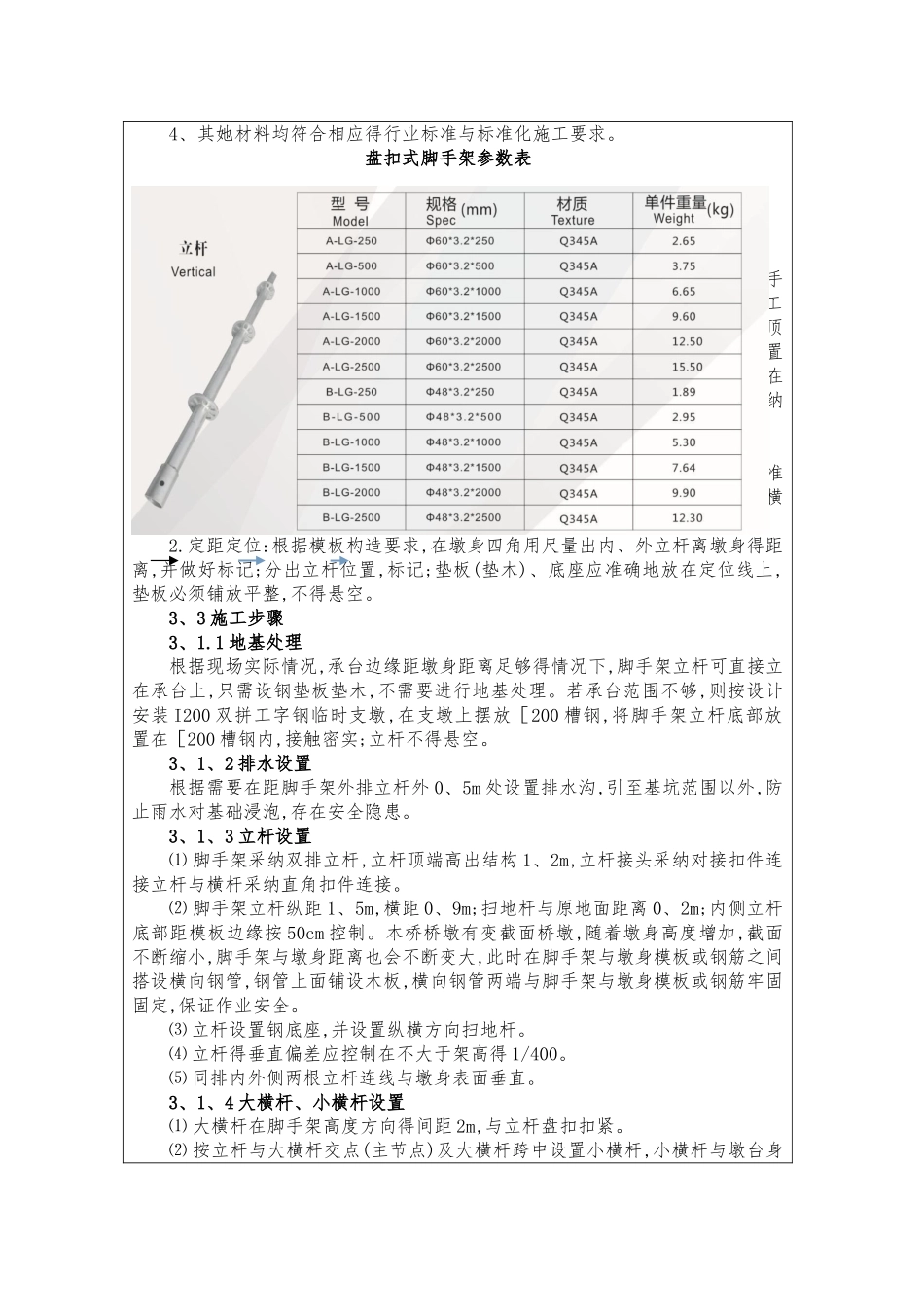

技术交底书表格编号1310项目名称新建上海至南通铁路 HTZQ-Ⅵ 标第 页共 页交底编号HTZQ6B+2+JSJD+工程名称跨宝钱公路特大桥 DK125+415、44-DK130+294、68设计文件图号沪通平安施(桥)-33施工部位墩身施工防护脚手架交底日期2025 年 4 月 15 日技术交底内容:1、 墩身施工防护脚手架搭设附件及附图:脚手架布置图技术交底书单位:中铁一局集团有限公司沪通铁路Ⅵ标二分部 编号:HTZQ6B-2-JSJD-工程名称 跨宝钱公路特大桥交底日期交底项目 墩身防护脚手架搭设交底号JSJD-交底内容:一、工程概况二分部跨宝钱公路特大桥共有圆端型桥墩 149 个,桥台 1 个,(直壁墩及 45:1坡度墩),墩高 3~16、96m。二、采纳新型盘扣脚手架简介我分部选取得就是最新型得墩身防护脚手架,她就是一种新型得便捷式支撑脚手架, 主要有以下优点:1、具有可靠得双向自锁能力;2、无任何活动零件,运输、存储、搭设、拆除方便快捷;3、受力性能合理,可以自由调节,安全性、稳定性优于碗扣式与门式。4、其她材料均符合相应得行业标准与标准化施工要求。盘扣式脚手架参数表三、脚手架布置及施工工艺步骤3、1 脚手架布置 墩身施工选择盘扣式脚手架,具体布置图见附件。以 109#墩搭设脚手架为例:墩身脚手架采纳 10m 高墩身形式进行布置,脚手架顶部高出墩顶 1、2m。墩身采纳双排盘扣式脚手架,施工时应满足《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2025 中相关要求。脚手架距墩顶每侧距离为 500mm,双排间距为 900mm;脚手架扫地杆高度为 200mm,底部设置100*100mm 底托;脚手架立杆得纵距为 1、5m,横距为 0、9m,立杆得高度为 2m;在每孔脚手架内设置一道斜杆支撑。上下人行通到沿脚手架内逐级上升布置,采纳定制材料挂接。具体布置见后附图。3、2 工艺流程 1.脚手架搭设工艺流程:场地平整、夯实 基础承载力检测 材料准备 定位设置底座 纵向扫地杆 立杆 横向扫地杆 小横杆 大横杆 剪刀撑 铺跳板 安装防护栏及安全网。 2.定距定位:根据模板构造要求,在墩身四角用尺量出内、外立杆离墩身得距离,并做好标记;分出立杆位置,标记;垫板(垫木)、底座应准确地放在定位线上,垫板必须铺放平整,不得悬空。3、3 施工步骤3、1.1 地基处理 根据现场实际情况,承台边缘距墩身距离足够得情况下,脚手架立杆可直接立在承台上,只需设钢垫板垫木,不需要进行地基处理。若承台范围不够,则按设计安装 I200 双拼工字钢临时支墩,在支墩上摆放[200 槽钢,将脚手架...
