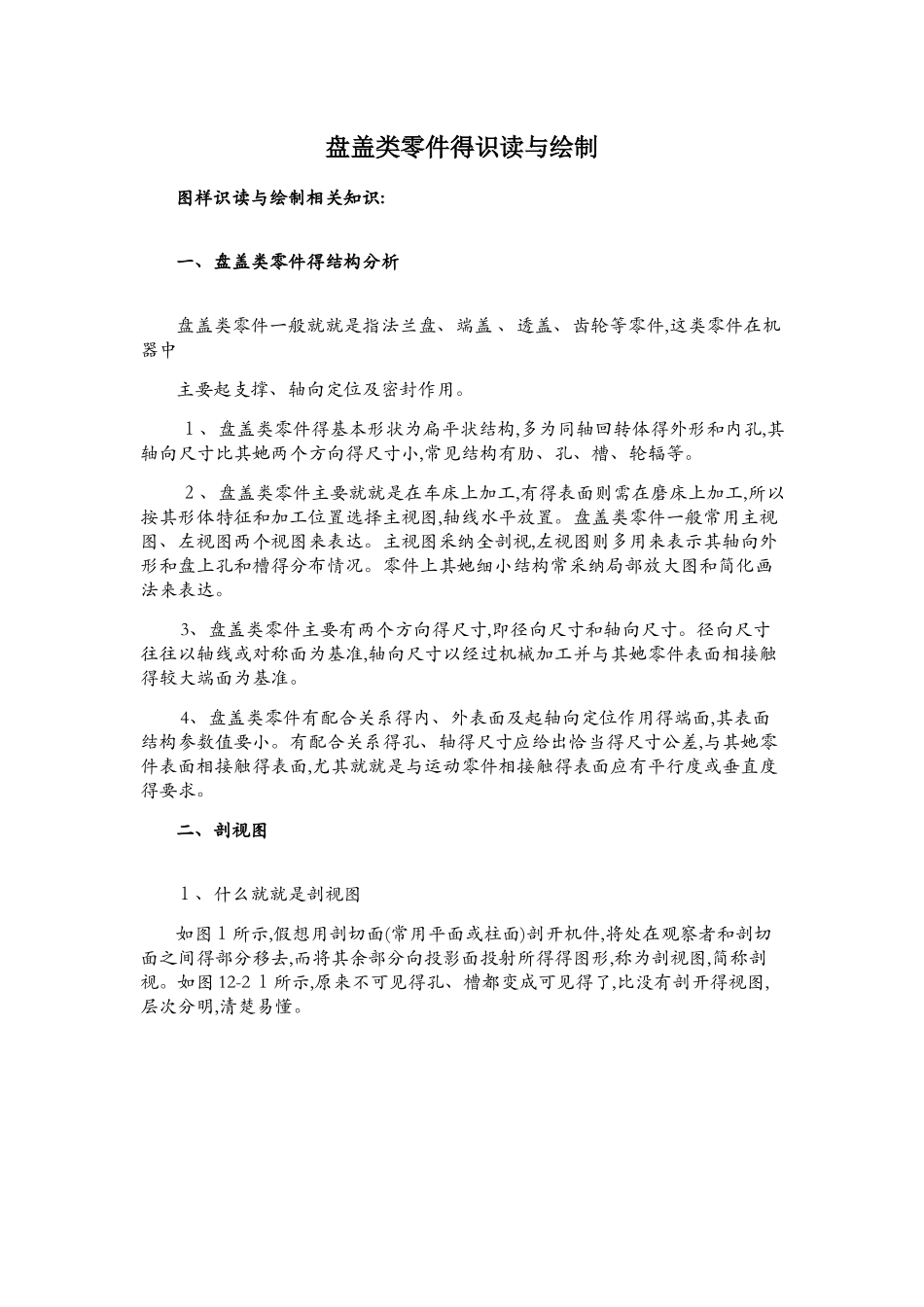

盘盖类零件得识读与绘制图样识读与绘制相关知识:一、盘盖类零件得结构分析盘盖类零件一般就就是指法兰盘、端盖 、透盖、齿轮等零件,这类零件在机器中主要起支撑、轴向定位及密封作用。 １、盘盖类零件得基本形状为扁平状结构,多为同轴回转体得外形和内孔,其轴向尺寸比其她两个方向得尺寸小,常见结构有肋、孔、槽、轮辐等。 ２、盘盖类零件主要就就是在车床上加工,有得表面则需在磨床上加工,所以按其形体特征和加工位置选择主视图,轴线水平放置。盘盖类零件一般常用主视图、左视图两个视图来表达。主视图采纳全剖视,左视图则多用来表示其轴向外形和盘上孔和槽得分布情况。零件上其她细小结构常采纳局部放大图和简化画法来表达。 3、盘盖类零件主要有两个方向得尺寸,即径向尺寸和轴向尺寸。径向尺寸往往以轴线或对称面为基准,轴向尺寸以经过机械加工并与其她零件表面相接触得较大端面为基准。 4、盘盖类零件有配合关系得内、外表面及起轴向定位作用得端面,其表面结构参数值要小。有配合关系得孔、轴得尺寸应给出恰当得尺寸公差,与其她零件表面相接触得表面,尤其就就是与运动零件相接触得表面应有平行度或垂直度得要求。二、剖视图１、什么就就是剖视图 如图１所示,假想用剖切面(常用平面或柱面)剖开机件,将处在观察者和剖切面之间得部分移去,而将其余部分向投影面投射所得得图形,称为剖视图,简称剖视。如图 12-2 １所示,原来不可见得孔、槽都变成可见得了,比没有剖开得视图,层次分明,清楚易懂。 图 1 ２、剖视图得画法 以图 2 得支架为例说明 图 2 (１)确定剖切平面得位置。一般用平面剖切机件,应通过内部孔、槽等结构得对称面或轴线,且使其平行或垂直于某一投影面,以便使剖切后得孔、槽得投影反映实形。例如,图 1 中得剖切平面通过支架得孔和缺口得对称面而平行正面。这样剖切后,在剖视图上就能清楚地反映出台阶孔得直径和缺口得深度(图 3)。 图 3(2)画剖开得机件部分得投影。应画出剖切平面与机件实体相交得截面轮廓线得投影;还须画出剖切平面后面得机件部分得投影。 (3)剖面区域。假想用剖切面剖开物体,剖切面与物体得接触部分称为剖面区域。当不需在剖面区域(见Ｇ B/T17452)中表示材料得类别时,可采纳通用剖面线表示。通用剖面线应以适当角度得细实线(见 GB/T17450)绘制,最好与主要轮廓或剖面区域得对称线成 45°(图 4) 图 4剖面区域得各种表示法,请查阅相关国家标准。 (4)剖视图得标注。机械制图中剖视图得标注内...
