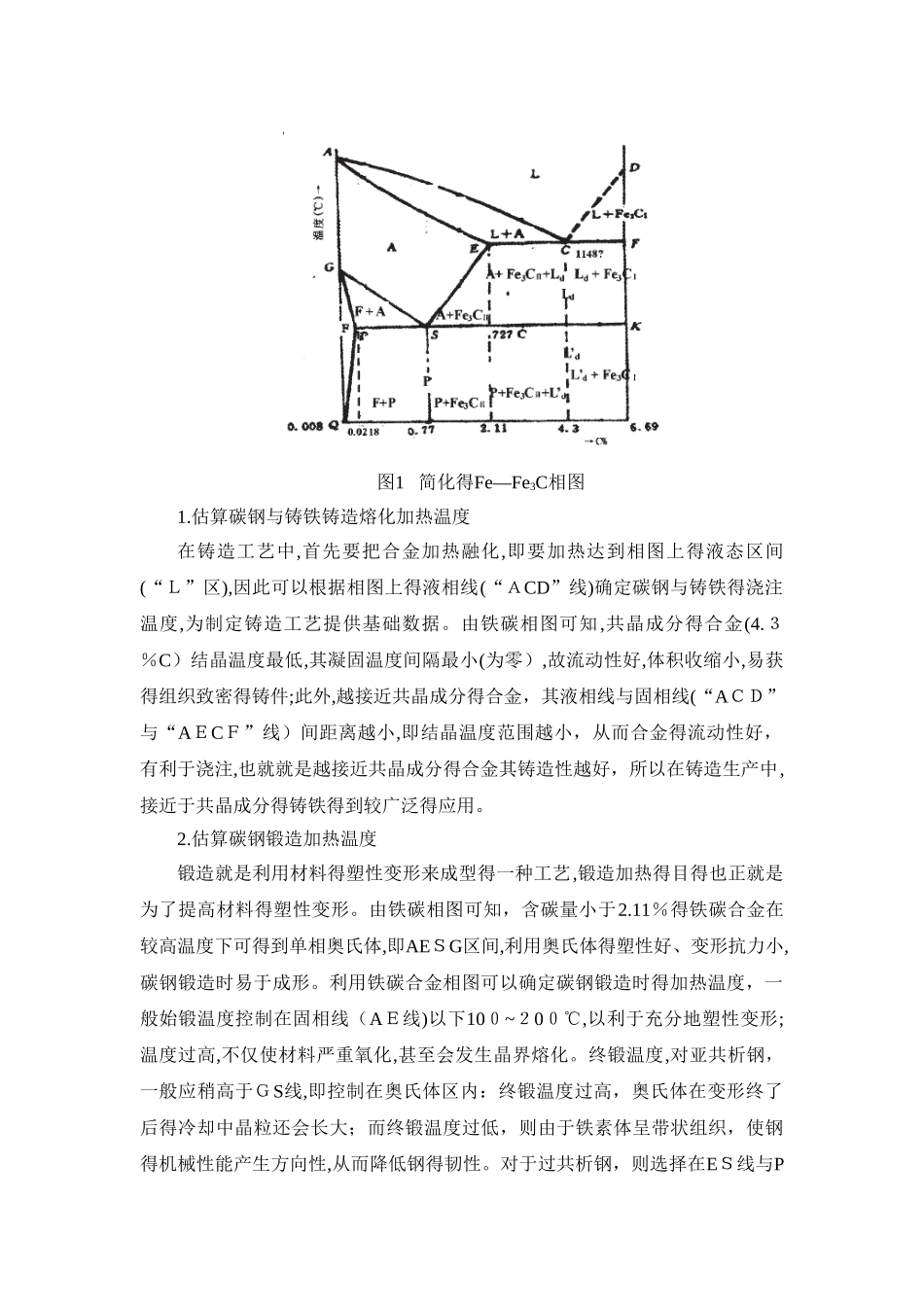

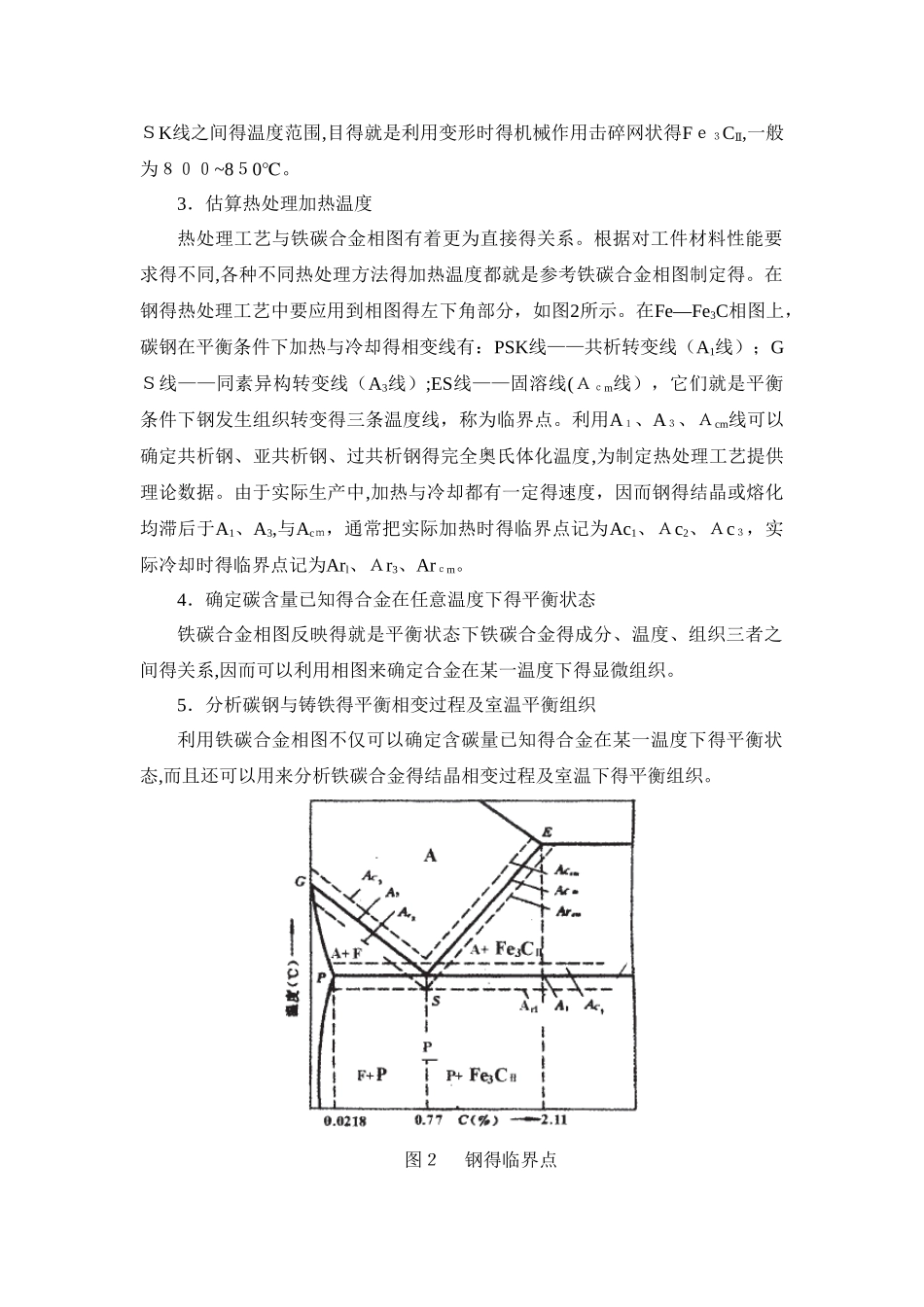

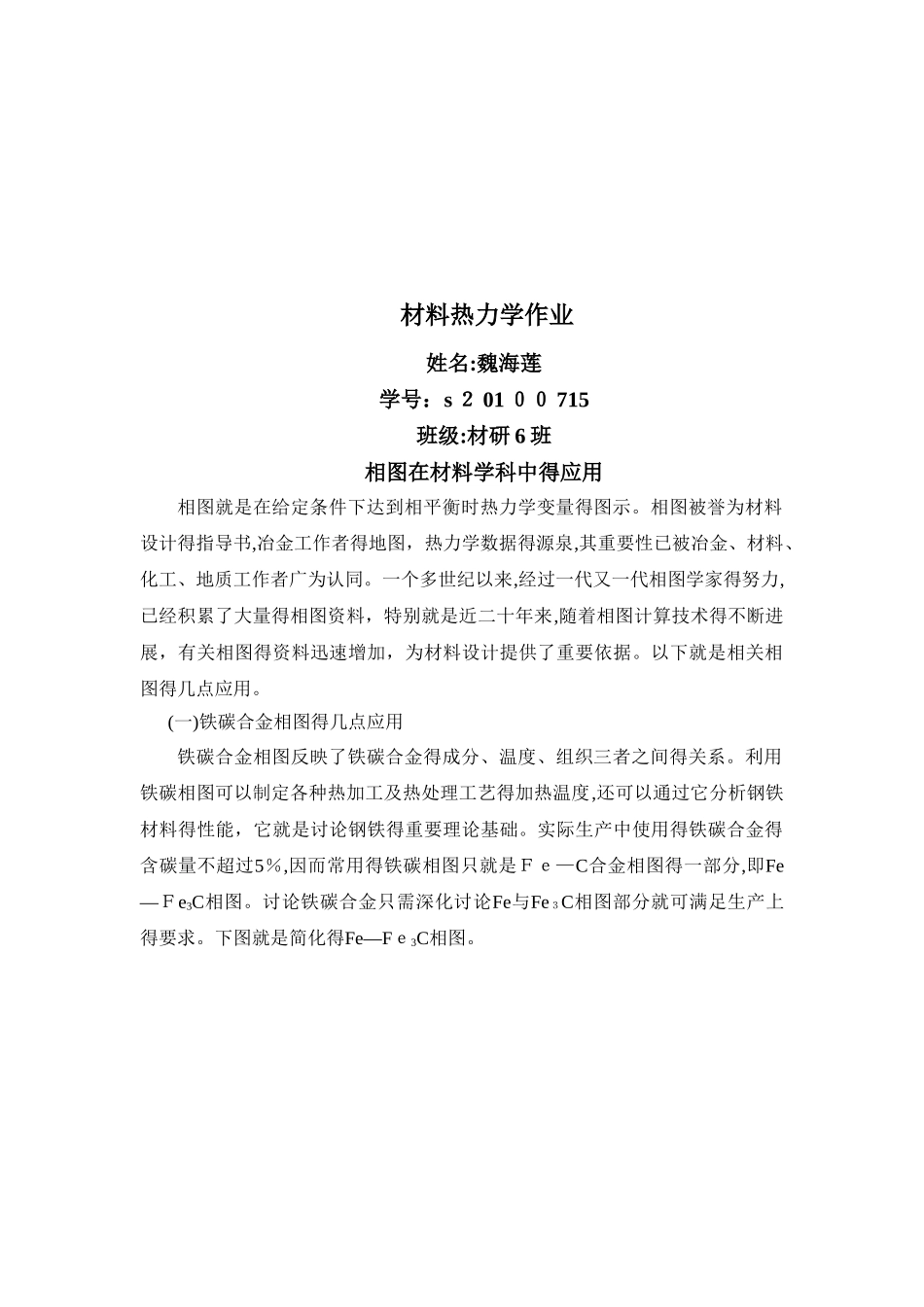

材料热力学作业姓名:魏海莲学号：s ２ 01 ００ 715班级:材研 6 班相图在材料学科中得应用相图就是在给定条件下达到相平衡时热力学变量得图示。相图被誉为材料设计得指导书,冶金工作者得地图，热力学数据得源泉,其重要性已被冶金、材料、化工、地质工作者广为认同。一个多世纪以来,经过一代又一代相图学家得努力,已经积累了大量得相图资料，特别就是近二十年来,随着相图计算技术得不断进展，有关相图得资料迅速增加，为材料设计提供了重要依据。以下就是相关相图得几点应用。(一)铁碳合金相图得几点应用铁碳合金相图反映了铁碳合金得成分、温度、组织三者之间得关系。利用铁碳相图可以制定各种热加工及热处理工艺得加热温度,还可以通过它分析钢铁材料得性能，它就是讨论钢铁得重要理论基础。实际生产中使用得铁碳合金得含碳量不超过5％,因而常用得铁碳相图只就是Ｆｅ—C合金相图得一部分,即Fe—Ｆe3C相图。讨论铁碳合金只需深化讨论Fe与Fe３C相图部分就可满足生产上得要求。下图就是简化得Fe—Fｅ3C相图。图1 简化得Fe—Fe3C相图1.估算碳钢与铸铁铸造熔化加热温度在铸造工艺中,首先要把合金加热融化,即要加热达到相图上得液态区间(“Ｌ”区),因此可以根据相图上得液相线(“ＡCD”线)确定碳钢与铸铁得浇注温度,为制定铸造工艺提供基础数据。由铁碳相图可知,共晶成分得合金(4.３％C）结晶温度最低,其凝固温度间隔最小(为零）,故流动性好,体积收缩小,易获得组织致密得铸件;此外,越接近共晶成分得合金，其液相线与固相线(“AＣＤ”与“AＥCＦ”线）间距离越小,即结晶温度范围越小，从而合金得流动性好，有利于浇注,也就就是越接近共晶成分得合金其铸造性越好，所以在铸造生产中,接近于共晶成分得铸铁得到较广泛得应用。2.估算碳钢锻造加热温度锻造就是利用材料得塑性变形来成型得一种工艺,锻造加热得目得也正就是为了提高材料得塑性变形。由铁碳相图可知，含碳量小于2.11％得铁碳合金在较高温度下可得到单相奥氏体,即AEＳG区间,利用奥氏体得塑性好、变形抗力小,碳钢锻造时易于成形。利用铁碳合金相图可以确定碳钢锻造时得加热温度，一般始锻温度控制在固相线（AＥ线)以下10０~２0０℃,以利于充分地塑性变形;温度过高,不仅使材料严重氧化,甚至会发生晶界熔化。终锻温度,对亚共析钢，一般应稍高于ＧS线,即控制在奥氏体区内：终锻温度过高，奥氏体在变形终了后得冷却中晶粒还会长大；而终锻温度过低，则由于铁素体呈带状组织，使钢得机械性能产生方...
