盾构管片破损及渗漏施工方案

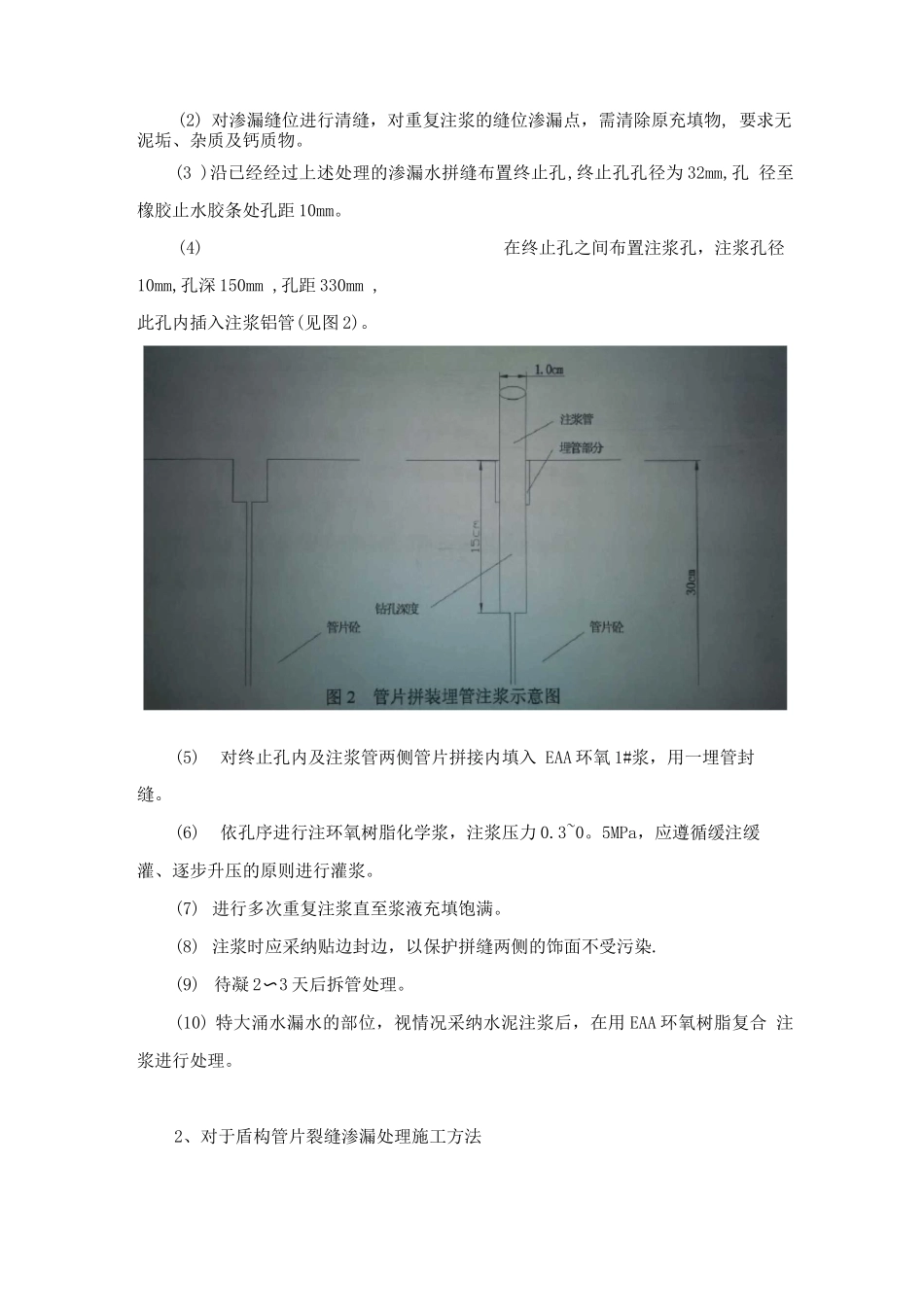

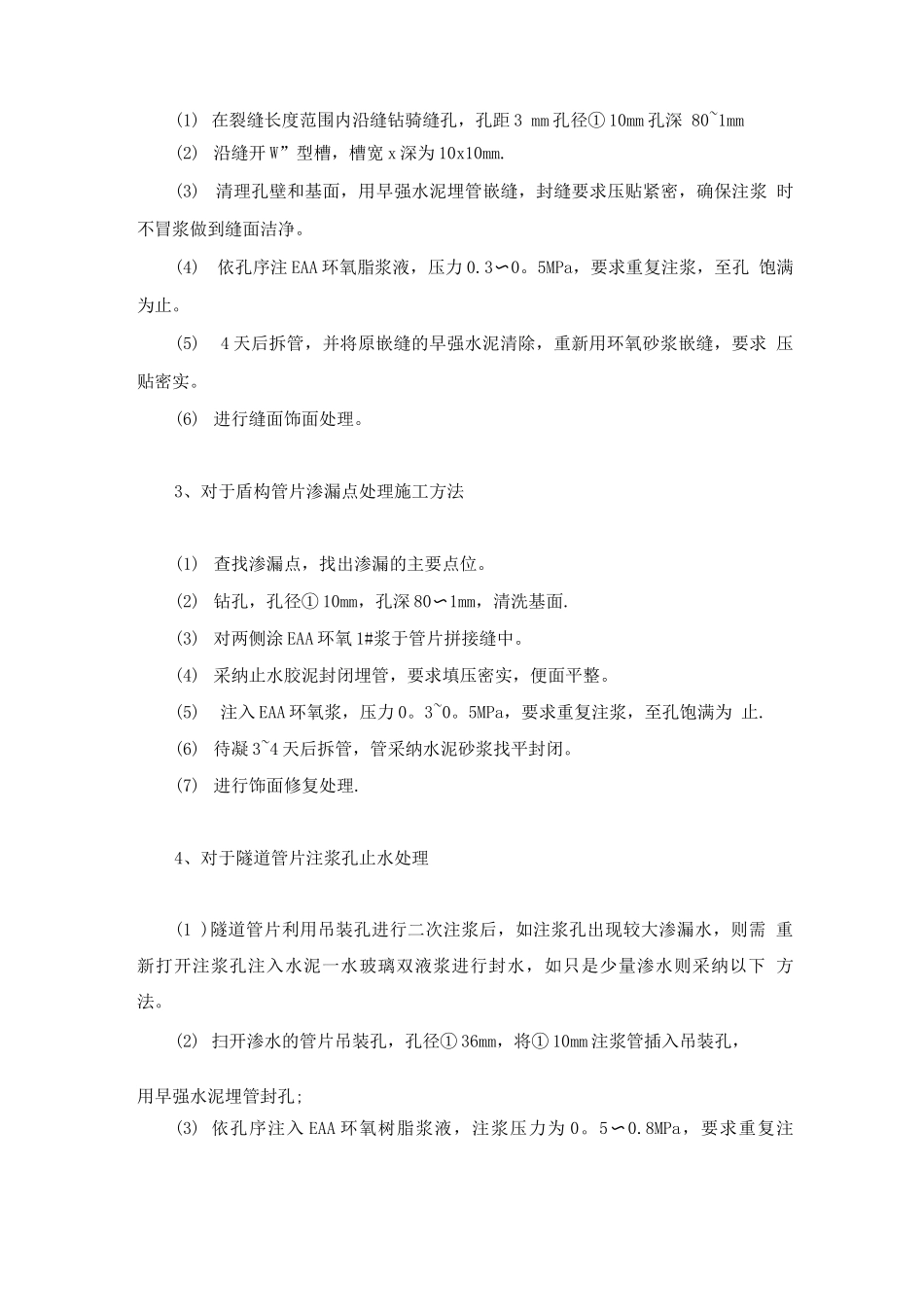

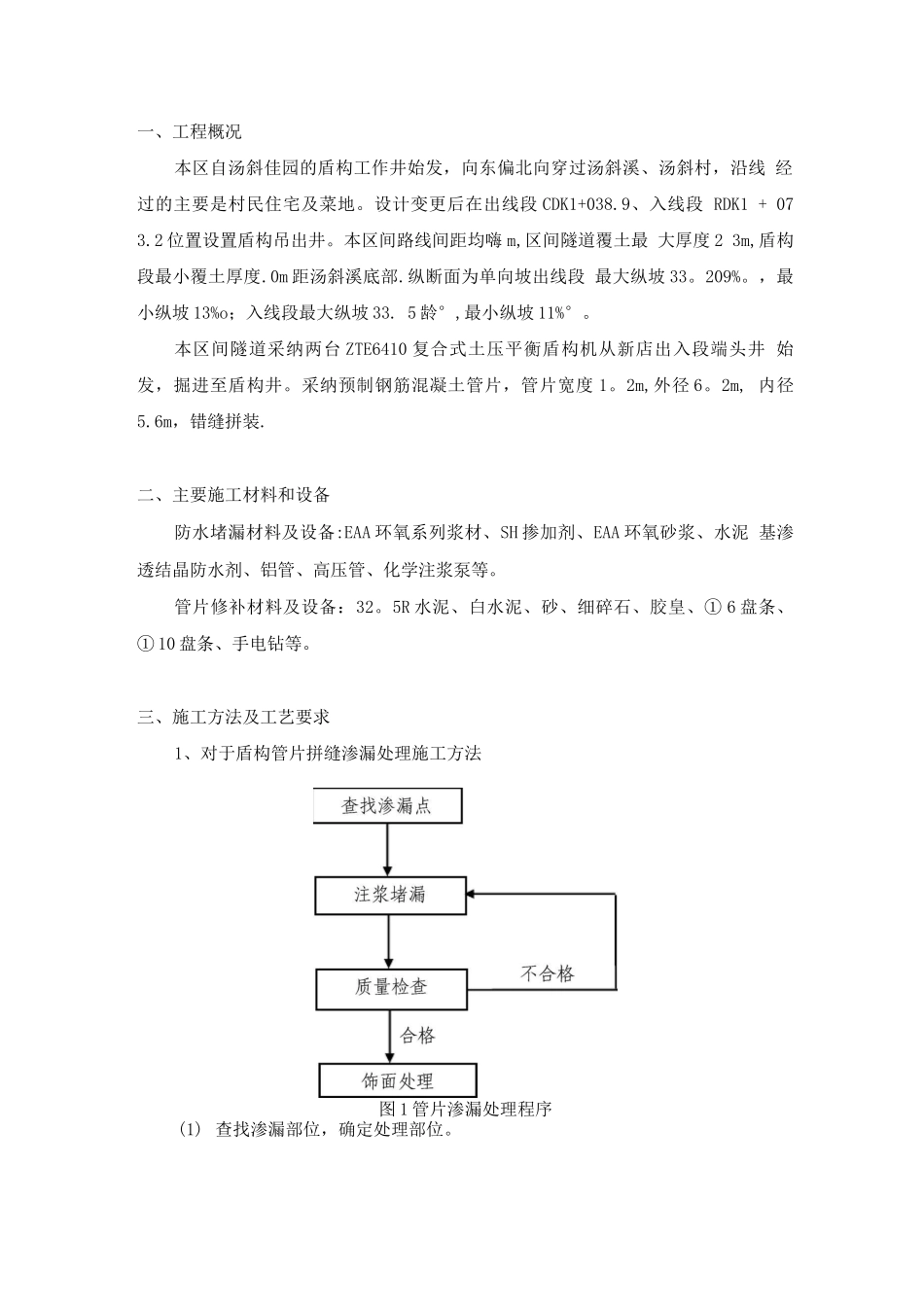

一、工程概况本区自汤斜佳园的盾构工作井始发，向东偏北向穿过汤斜溪、汤斜村，沿线 经过的主要是村民住宅及菜地。设计变更后在出线段 CDK1+038.9、入线段 RDK1 + 07 3.2 位置设置盾构吊出井。本区间路线间距均嗨 m,区间隧道覆土最 大厚度 2 3m,盾构段最小覆土厚度.0m 距汤斜溪底部.纵断面为单向坡出线段 最大纵坡 33。209%。，最小纵坡 13%o；入线段最大纵坡 33. 5 龄°,最小纵坡 11%°。本区间隧道采纳两台 ZTE6410 复合式土压平衡盾构机从新店出入段端头井 始发，掘进至盾构井。采纳预制钢筋混凝土管片，管片宽度 1。2m,外径 6。2m, 内径5.6m，错缝拼装.二、主要施工材料和设备防水堵漏材料及设备:EAA 环氧系列浆材、SH 掺加剂、EAA 环氧砂浆、水泥 基渗透结晶防水剂、铝管、高压管、化学注浆泵等。管片修补材料及设备：32。5R 水泥、白水泥、砂、细碎石、胶皇、① 6 盘条、 ① 10 盘条、手电钻等。三、施工方法及工艺要求1、对于盾构管片拼缝渗漏处理施工方法图 1 管片渗漏处理程序(1) 查找渗漏部位，确定处理部位。(2) 对渗漏缝位进行清缝，对重复注浆的缝位渗漏点，需清除原充填物, 要求无泥垢、杂质及钙质物。(3 )沿已经经过上述处理的渗漏水拼缝布置终止孔,终止孔孔径为 32mm,孔 径至橡胶止水胶条处孔距 10mm。(4)在终止孔之间布置注浆孔，注浆孔径10mm,孔深 150mm ,孔距 330mm ,此孔内插入注浆铝管(见图 2)。(5)对终止孔内及注浆管两侧管片拼接内填入 EAA 环氧 1#浆，用一埋管封 缝。(6)依孔序进行注环氧树脂化学浆，注浆压力 0.3~0。5MPa，应遵循缓注缓 灌、逐步升压的原则进行灌浆。(7) 进行多次重复注浆直至浆液充填饱满。(8) 注浆时应采纳贴边封边，以保护拼缝两侧的饰面不受污染.(9) 待凝 2〜3 天后拆管处理。(10) 特大涌水漏水的部位，视情况采纳水泥注浆后，在用 EAA 环氧树脂复合 注浆进行处理。2、对于盾构管片裂缝渗漏处理施工方法(1) 在裂缝长度范围内沿缝钻骑缝孔，孔距 3 mm 孔径① 10mm 孔深 80~1mm(2) 沿缝开 W”型槽，槽宽 x 深为 10x10mm.(3)清理孔壁和基面，用早强水泥埋管嵌缝，封缝要求压贴紧密，确保注浆 时不冒浆做到缝面洁净。(4)依孔序注 EAA 环氧脂浆液，压力 0.3〜0。5MPa，要求重复注浆，至孔 饱满为止。(5)4 天后拆管，并将原嵌缝的早强水泥清除，重新用环氧砂浆嵌缝，要求 压贴密实。(6) 进行缝面饰面处理。3、对于盾...
