省道改建工程CFG桩试桩总结报告

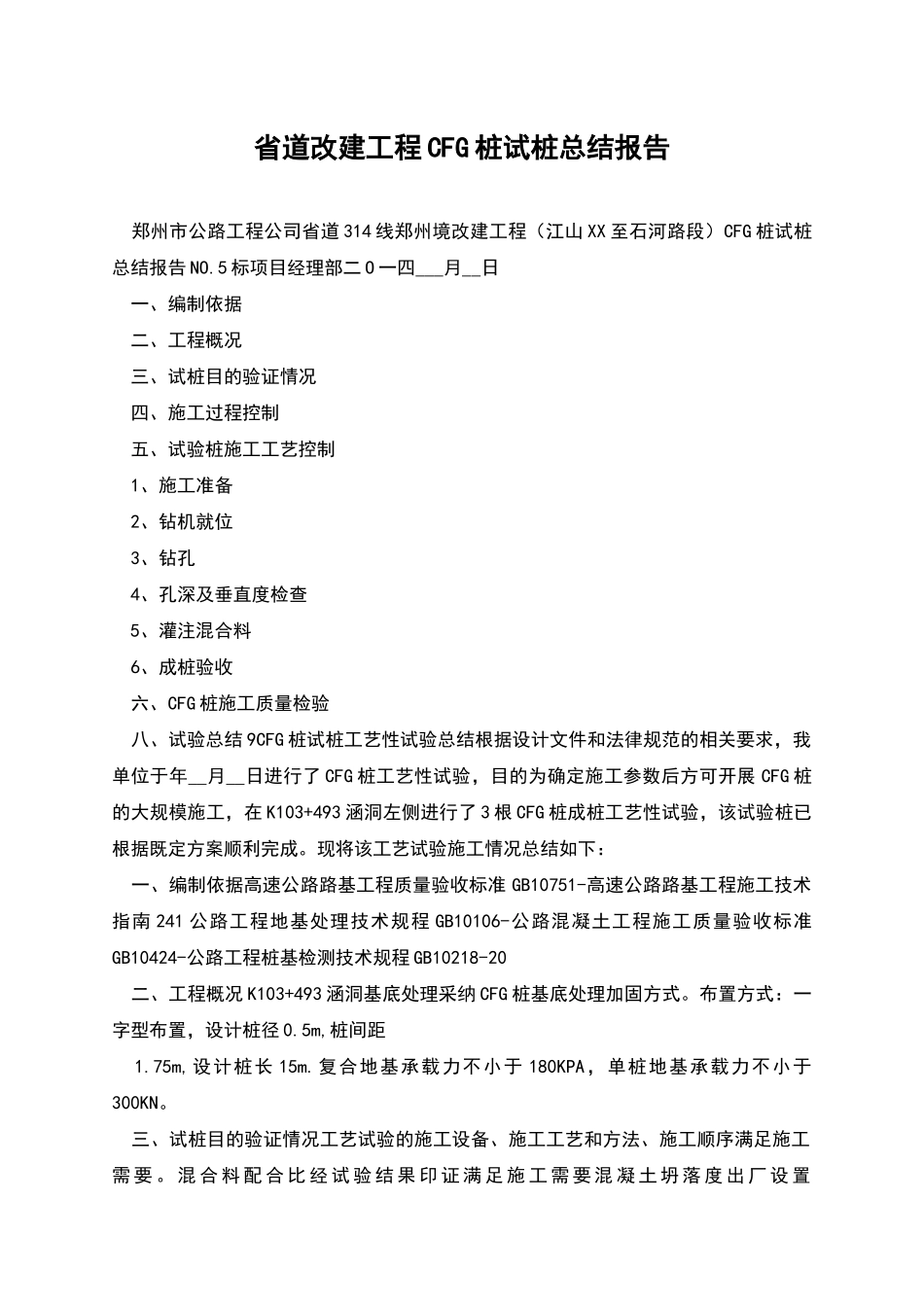

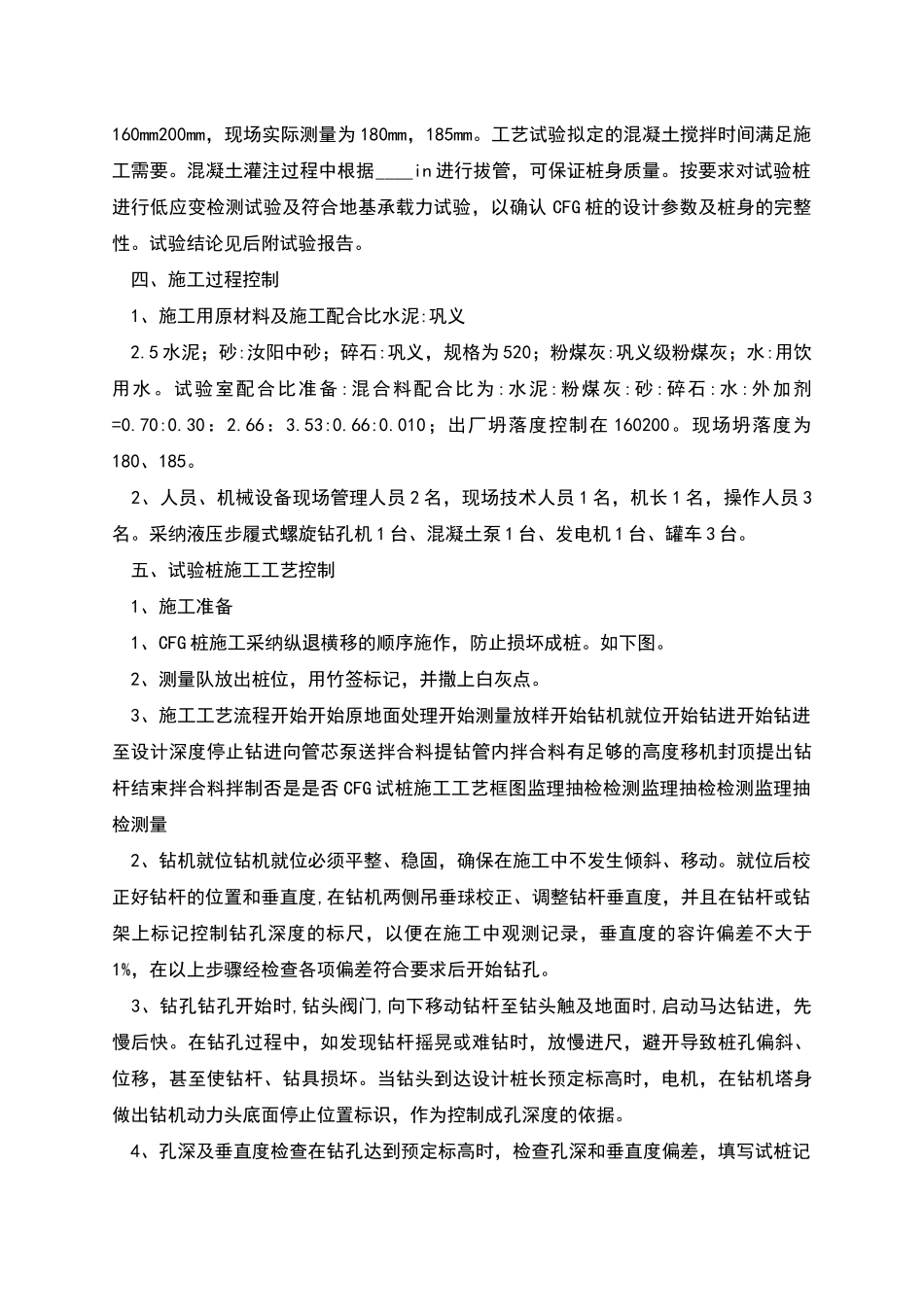

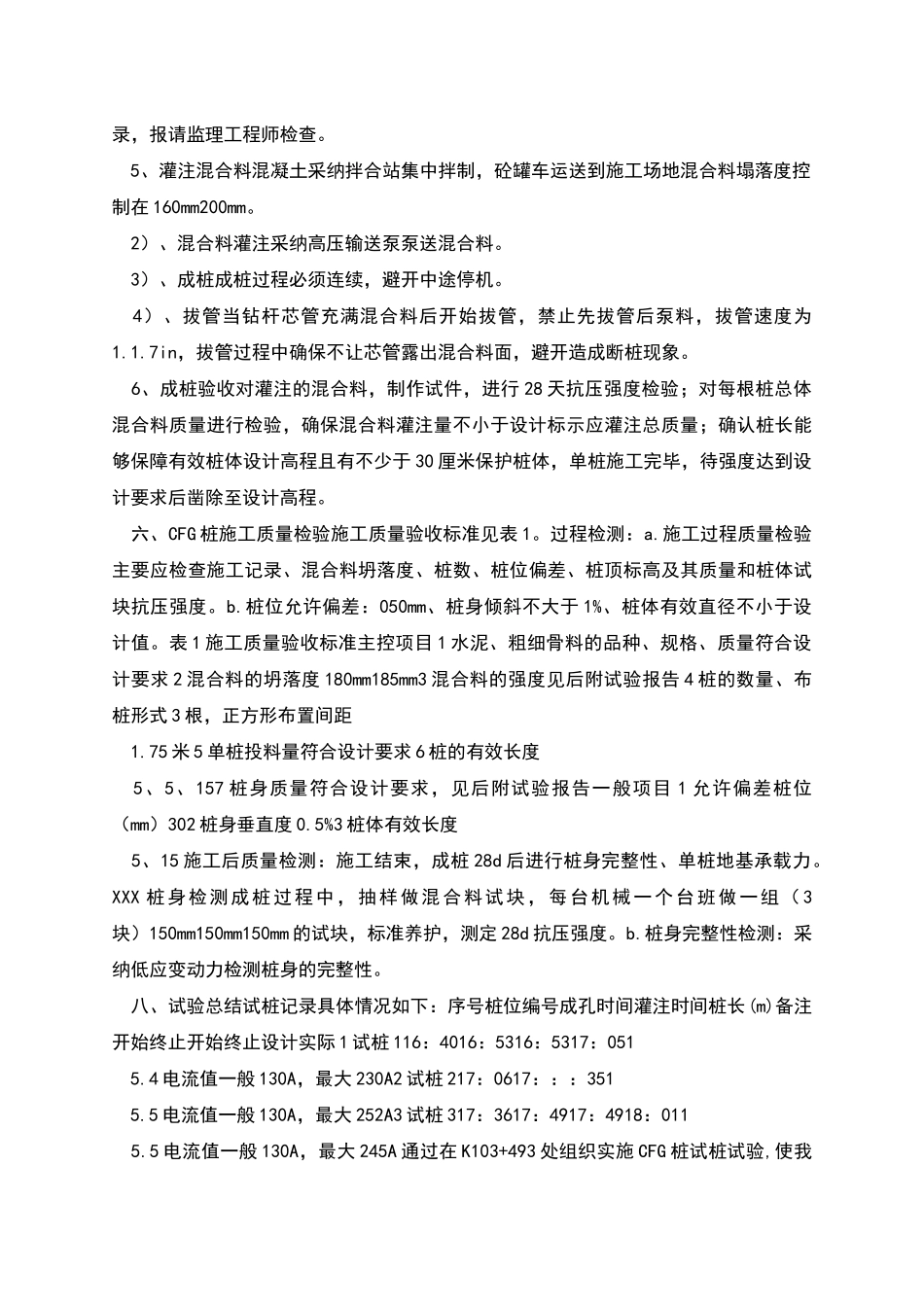

省道改建工程 CFG 桩试桩总结报告 郑州市公路工程公司省道 314 线郑州境改建工程（江山 XX 至石河路段）CFG 桩试桩总结报告 NO.5 标项目经理部二 O 一四___月__日 一、编制依据 二、工程概况 三、试桩目的验证情况 四、施工过程控制 五、试验桩施工工艺控制 1、施工准备 2、钻机就位 3、钻孔 4、孔深及垂直度检查 5、灌注混合料 6、成桩验收 六、CFG 桩施工质量检验 八、试验总结 9CFG 桩试桩工艺性试验总结根据设计文件和法律规范的相关要求，我单位于年__月__日进行了 CFG 桩工艺性试验，目的为确定施工参数后方可开展 CFG 桩的大规模施工，在 K103+493 涵洞左侧进行了 3 根 CFG 桩成桩工艺性试验，该试验桩已根据既定方案顺利完成。现将该工艺试验施工情况总结如下： 一、编制依据高速公路路基工程质量验收标准 GB10751-高速公路路基工程施工技术指南 241 公路工程地基处理技术规程 GB10106-公路混凝土工程施工质量验收标准GB10424-公路工程桩基检测技术规程 GB10218-20 二、工程概况 K103+493 涵洞基底处理采纳 CFG 桩基底处理加固方式。布置方式：一字型布置，设计桩径 0.5m,桩间距 1.75m,设计桩长 15m.复合地基承载力不小于 180KPA，单桩地基承载力不小于300KN。 三、试桩目的验证情况工艺试验的施工设备、施工工艺和方法、施工顺序满足施工需 要 。 混 合 料 配 合 比 经 试 验 结 果 印 证 满 足 施 工 需 要 混 凝 土 坍 落 度 出 厂 设 置160mm200mm，现场实际测量为 180mm，185mm。工艺试验拟定的混凝土搅拌时间满足施工需要。混凝土灌注过程中根据____in 进行拔管，可保证桩身质量。按要求对试验桩进行低应变检测试验及符合地基承载力试验，以确认 CFG 桩的设计参数及桩身的完整性。试验结论见后附试验报告。 四、施工过程控制 1、施工用原材料及施工配合比水泥:巩义 2.5 水泥；砂:汝阳中砂；碎石:巩义，规格为 520；粉煤灰:巩义级粉煤灰；水:用饮用水。试验室配合比准备:混合料配合比为:水泥:粉煤灰:砂:碎石:水:外加剂=0.70:0.30：2.66：3.53:0.66:0.010；出厂坍落度控制在 160200。现场坍落度为180、185。 2、人员、机械设备现场管理人员 2 名，现场技术人员 1 名，机长 1 名，操作人员 3名。采纳液压步履式螺旋钻孔机 1 台、混凝土泵 1 台、发电机 1 台、罐车 3 台。 五、试验桩施工工艺控制 1、施工准备 1、C...
