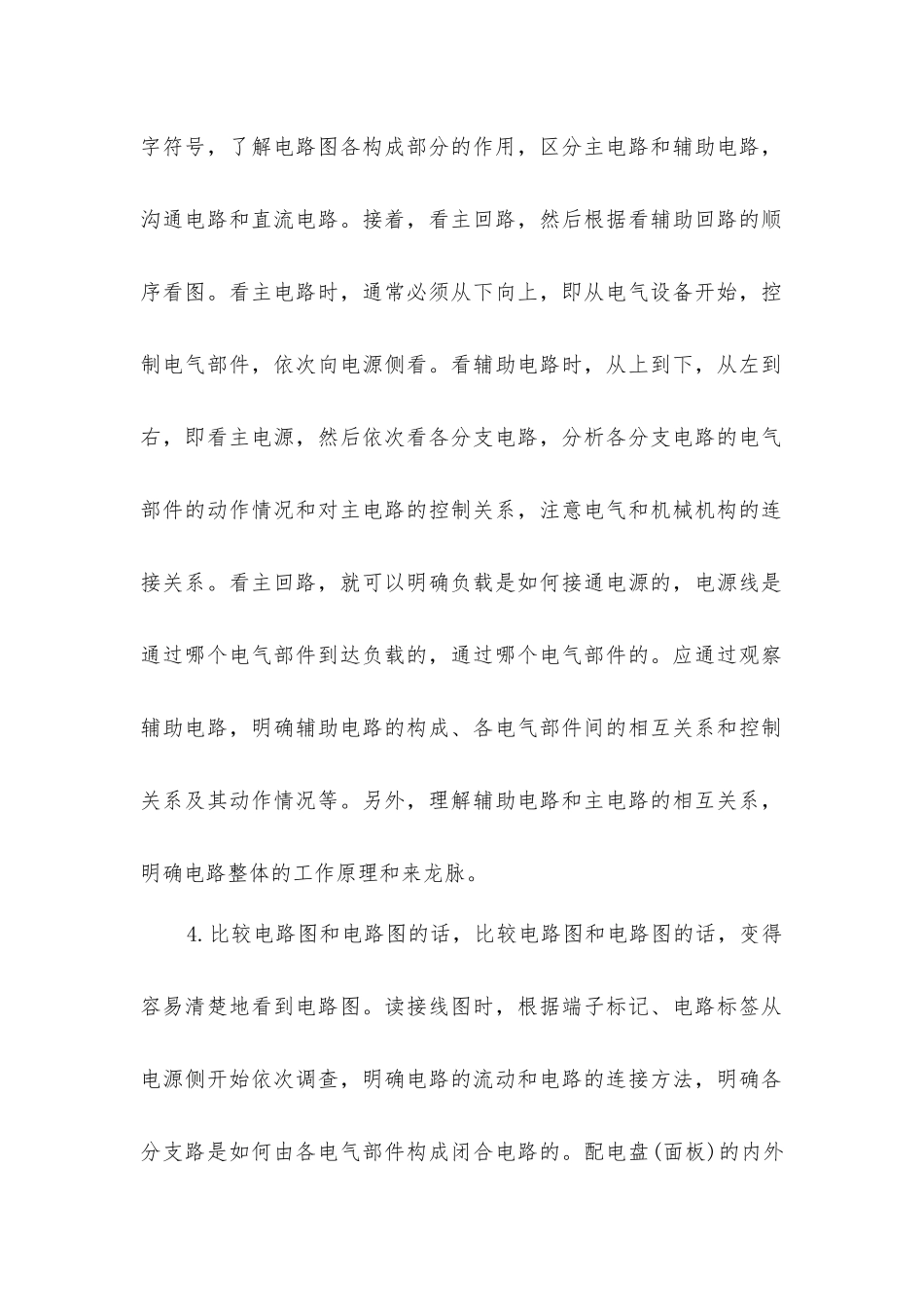

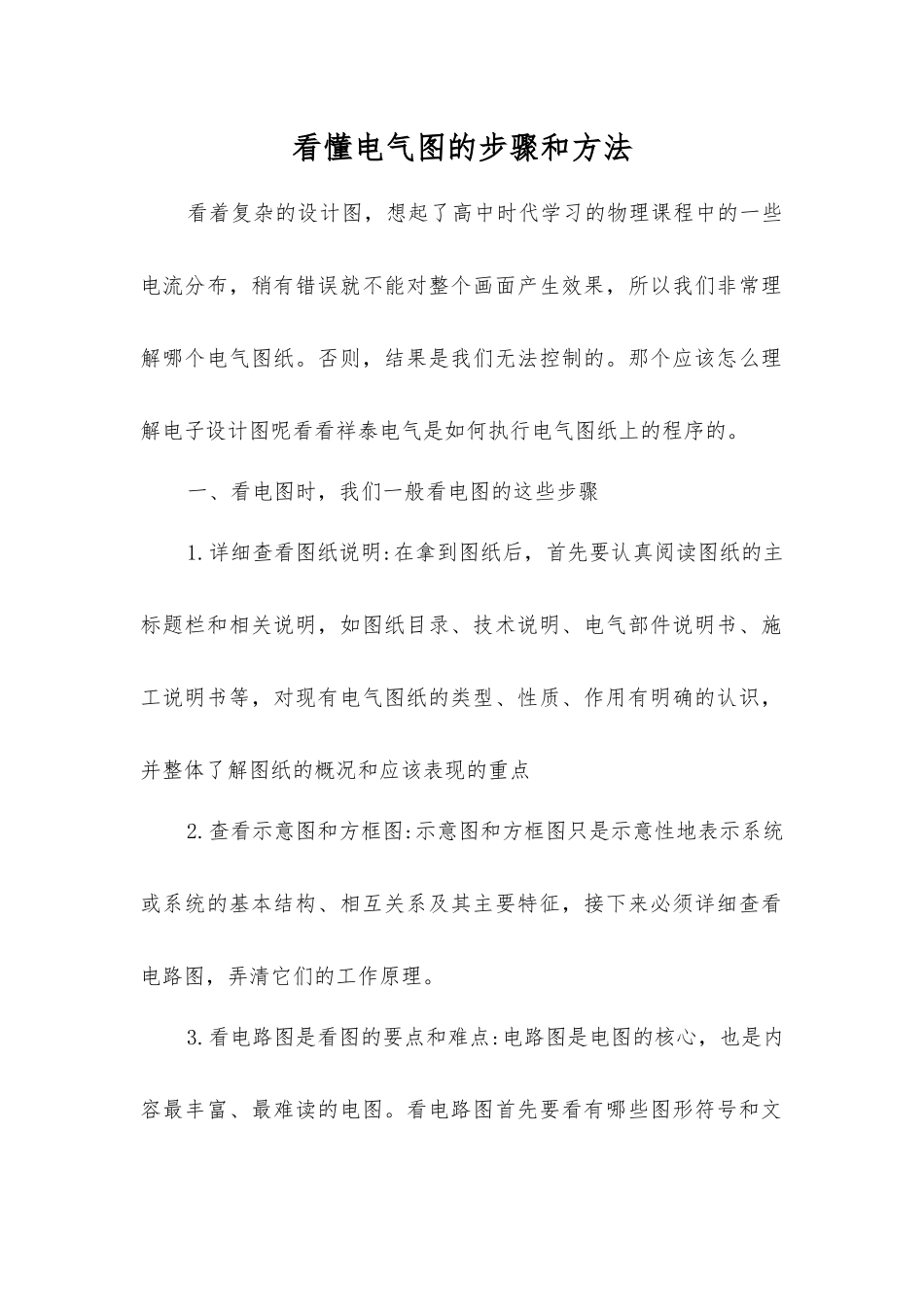

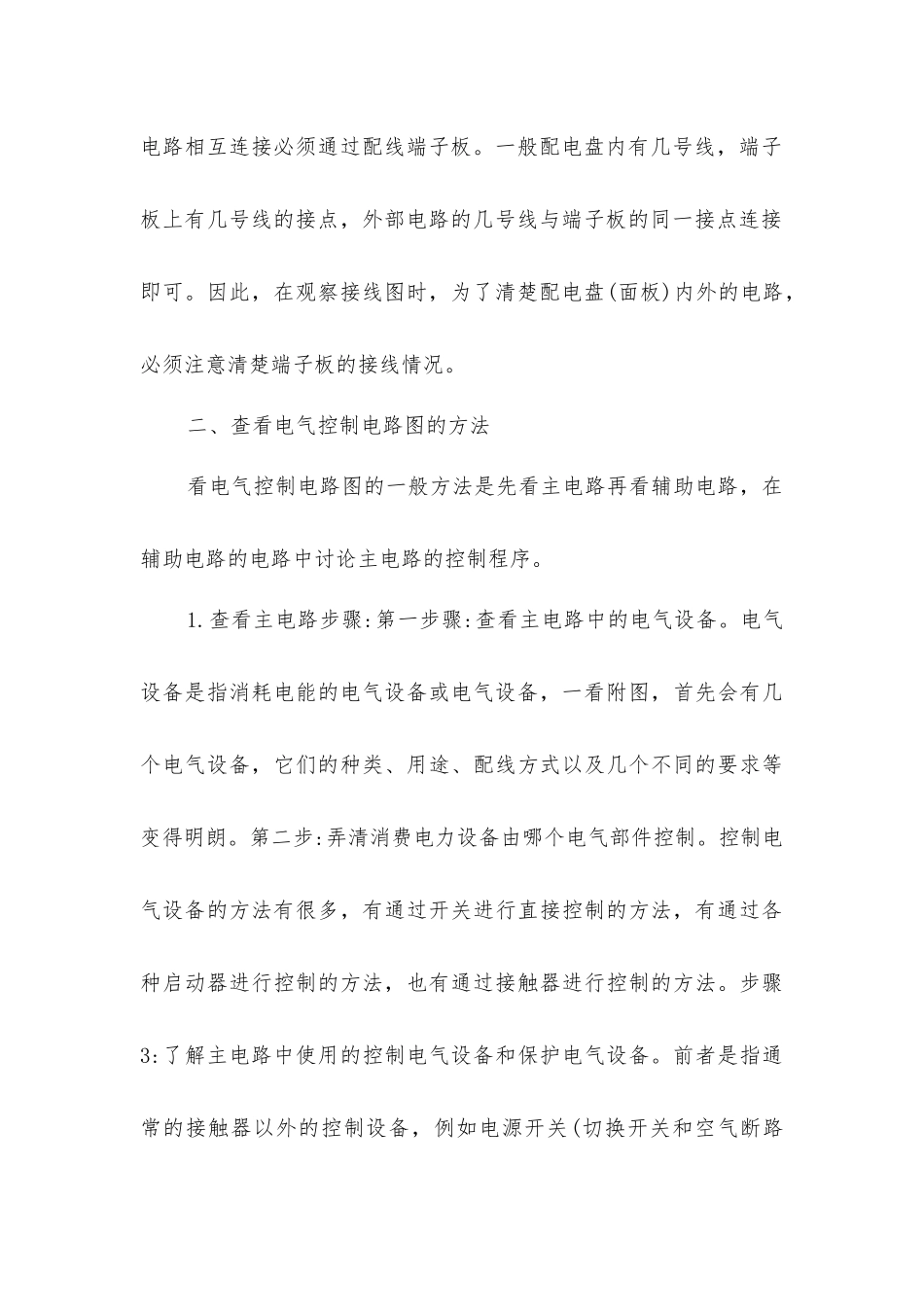

看懂电气图的步骤和方法看着复杂的设计图，想起了高中时代学习的物理课程中的一些电流分布，稍有错误就不能对整个画面产生效果，所以我们非常理解哪个电气图纸。否则，结果是我们无法控制的。那个应该怎么理解电子设计图呢看看祥泰电气是如何执行电气图纸上的程序的。一、看电图时，我们一般看电图的这些步骤1.详细查看图纸说明:在拿到图纸后，首先要认真阅读图纸的主标题栏和相关说明，如图纸目录、技术说明、电气部件说明书、施工说明书等，对现有电气图纸的类型、性质、作用有明确的认识，并整体了解图纸的概况和应该表现的重点2.查看示意图和方框图:示意图和方框图只是示意性地表示系统或系统的基本结构、相互关系及其主要特征，接下来必须详细查看电路图，弄清它们的工作原理。3.看电路图是看图的要点和难点:电路图是电图的核心，也是内容最丰富、最难读的电图。看电路图首先要看有哪些图形符号和文字符号，了解电路图各构成部分的作用，区分主电路和辅助电路，沟通电路和直流电路。接着，看主回路，然后根据看辅助回路的顺序看图。看主电路时，通常必须从下向上，即从电气设备开始，控制电气部件，依次向电源侧看。看辅助电路时，从上到下，从左到右，即看主电源，然后依次看各分支电路，分析各分支电路的电气部件的动作情况和对主电路的控制关系，注意电气和机械机构的连接关系。看主回路，就可以明确负载是如何接通电源的，电源线是通过哪个电气部件到达负载的，通过哪个电气部件的。应通过观察辅助电路，明确辅助电路的构成、各电气部件间的相互关系和控制关系及其动作情况等。另外，理解辅助电路和主电路的相互关系，明确电路整体的工作原理和来龙脉。4.比较电路图和电路图的话，比较电路图和电路图的话，变得容易清楚地看到电路图。读接线图时，根据端子标记、电路标签从电源侧开始依次调查，明确电路的流动和电路的连接方法，明确各分支路是如何由各电气部件构成闭合电路的。配电盘(面板)的内外电路相互连接必须通过配线端子板。一般配电盘内有几号线，端子板上有几号线的接点，外部电路的几号线与端子板的同一接点连接即可。因此，在观察接线图时，为了清楚配电盘(面板)内外的电路，必须注意清楚端子板的接线情况。二、查看电气控制电路图的方法看电气控制电路图的一般方法是先看主电路再看辅助电路，在辅助电路的电路中讨论主电路的控制程序。1.查看主电路步骤:第一步骤:查看主电路中的电气设备。电气设备是指消耗电能的电气设备或电...
