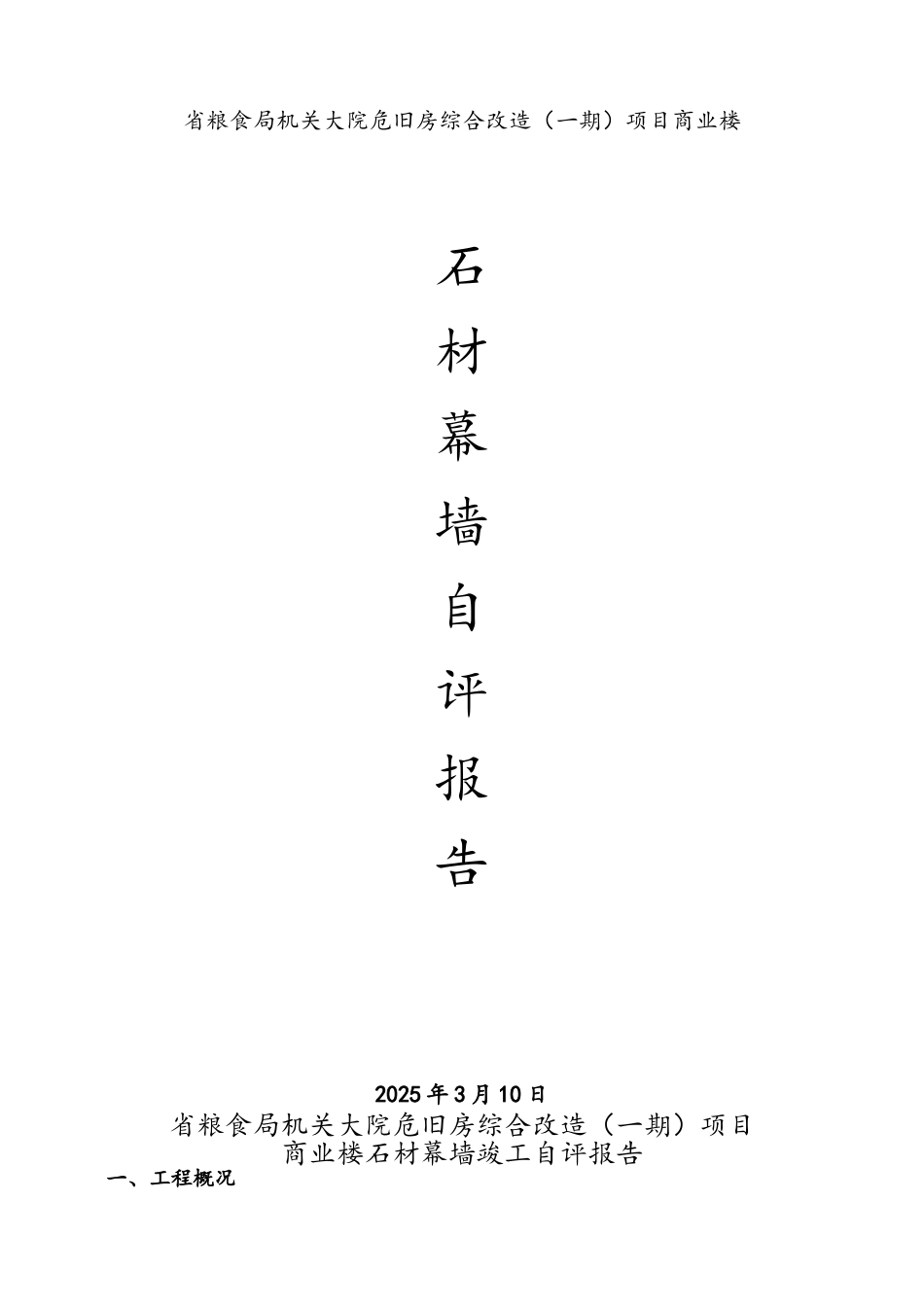

石材幕墙自评报告

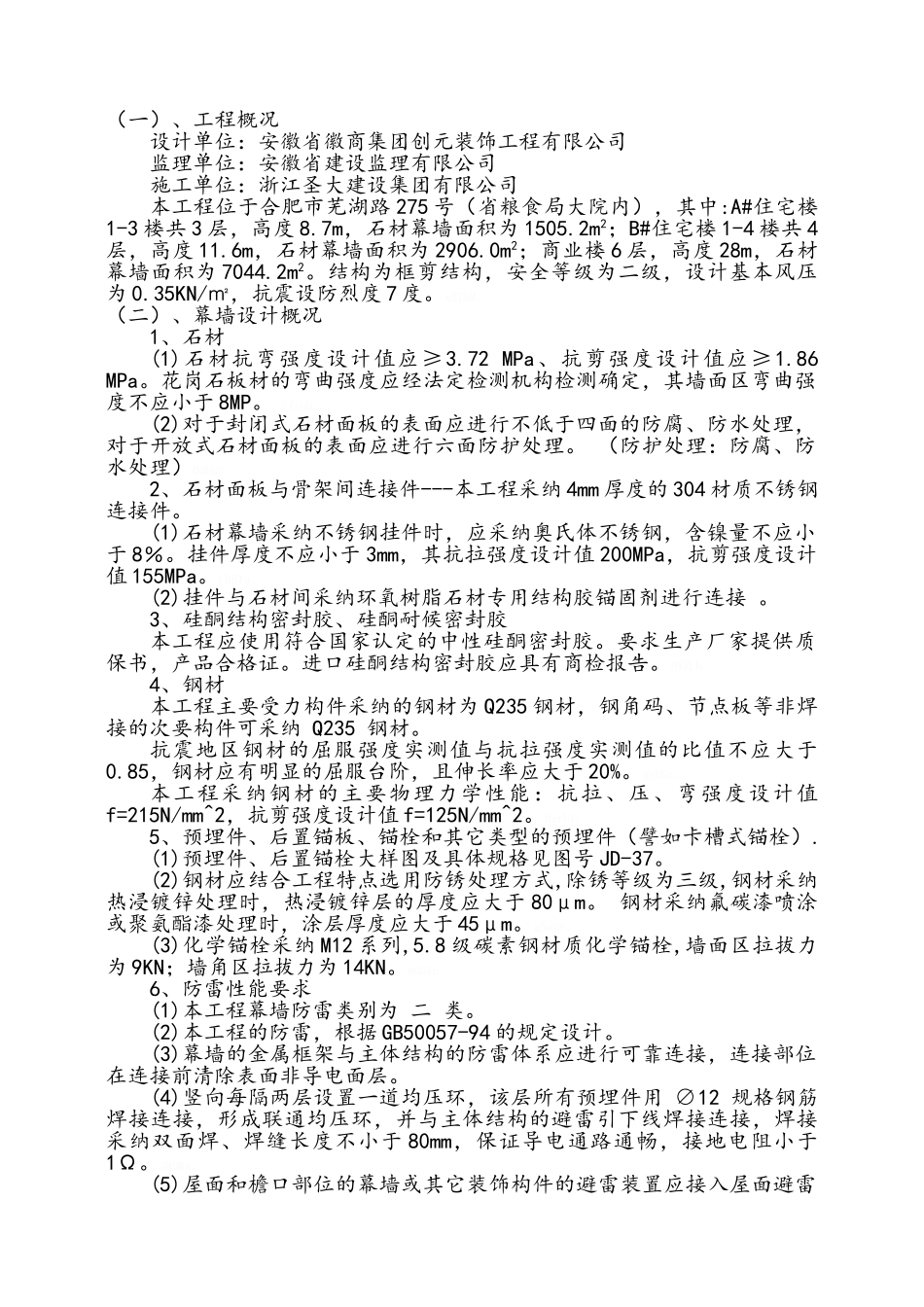

省粮食局机关大院危旧房综合改造（一期）项目商业楼石材幕墙自评报告2025 年 3 月 10 日省粮食局机关大院危旧房综合改造（一期）项目商业楼石材幕墙竣工自评报告一、工程概况（一）、工程概况设计单位：安徽省徽商集团创元装饰工程有限公司监理单位：安徽省建设监理有限公司施工单位：浙江圣大建设集团有限公司本工程位于合肥市芜湖路 275 号（省粮食局大院内），其中:A#住宅楼1-3 楼共 3 层，高度 8.7m，石材幕墙面积为 1505.2m2；B#住宅楼 1-4 楼共 4层，高度 11.6m，石材幕墙面积为 2906.0m2；商业楼 6 层，高度 28m，石材幕墙面积为 7044.2m2。结构为框剪结构，安全等级为二级，设计基本风压为 0.35KN/㎡，抗震设防烈度 7 度。xHTbM。（二）、幕墙设计概况 1、石材(1)石材抗弯强度设计值应≥3.72 MPa、抗剪强度设计值应≥1.86 MPa。花岗石板材的弯曲强度应经法定检测机构检测确定，其墙面区弯曲强度不应小于 8MP。 YJvnD。(2)对于封闭式石材面板的表面应进行不低于四面的防腐、防水处理，对于开放式石材面板的表面应进行六面防护处理。 （防护处理：防腐、防水处理）OdbNS。2、石材面板与骨架间连接件---本工程采纳 4mm 厚度的 304 材质不锈钢连接件。(1)石材幕墙采纳不锈钢挂件时，应采纳奥氏体不锈钢，含镍量不应小于 8％。挂件厚度不应小于 3mm，其抗拉强度设计值 200MPa，抗剪强度设计值 155MPa。Ch6Te。(2)挂件与石材间采纳环氧树脂石材专用结构胶锚固剂进行连接 。3、硅酮结构密封胶、硅酮耐候密封胶本工程应使用符合国家认定的中性硅酮密封胶。要求生产厂家提供质保书，产品合格证。进口硅酮结构密封胶应具有商检报告。9XRLb。4、钢材本工程主要受力构件采纳的钢材为 Q235 钢材，钢角码、节点板等非焊接的次要构件可采纳 Q235 钢材。抗震地区钢材的屈服强度实测值与抗拉强度实测值的比值不应大于0.85，钢材应有明显的屈服台阶，且伸长率应大于 20%。xeVGs。本工程采纳钢材的主要物理力学性能：抗拉、压、弯强度设计值f=215N/mm^2，抗剪强度设计值 f=125N/mm^2。RzwbV。5、预埋件、后置锚板、锚栓和其它类型的预埋件（譬如卡槽式锚栓）.(1)预埋件、后置锚栓大样图及具体规格见图号 JD-37。(2)钢材应结合工程特点选用防锈处理方式,除锈等级为三级,钢材采纳热浸镀锌处理时，热浸镀锌层的厚度应大于 80μm。 钢材采纳氟碳漆喷涂或聚氨酯漆处理时，涂层厚度应大于 45μm。g5avP。(3)化学锚...
