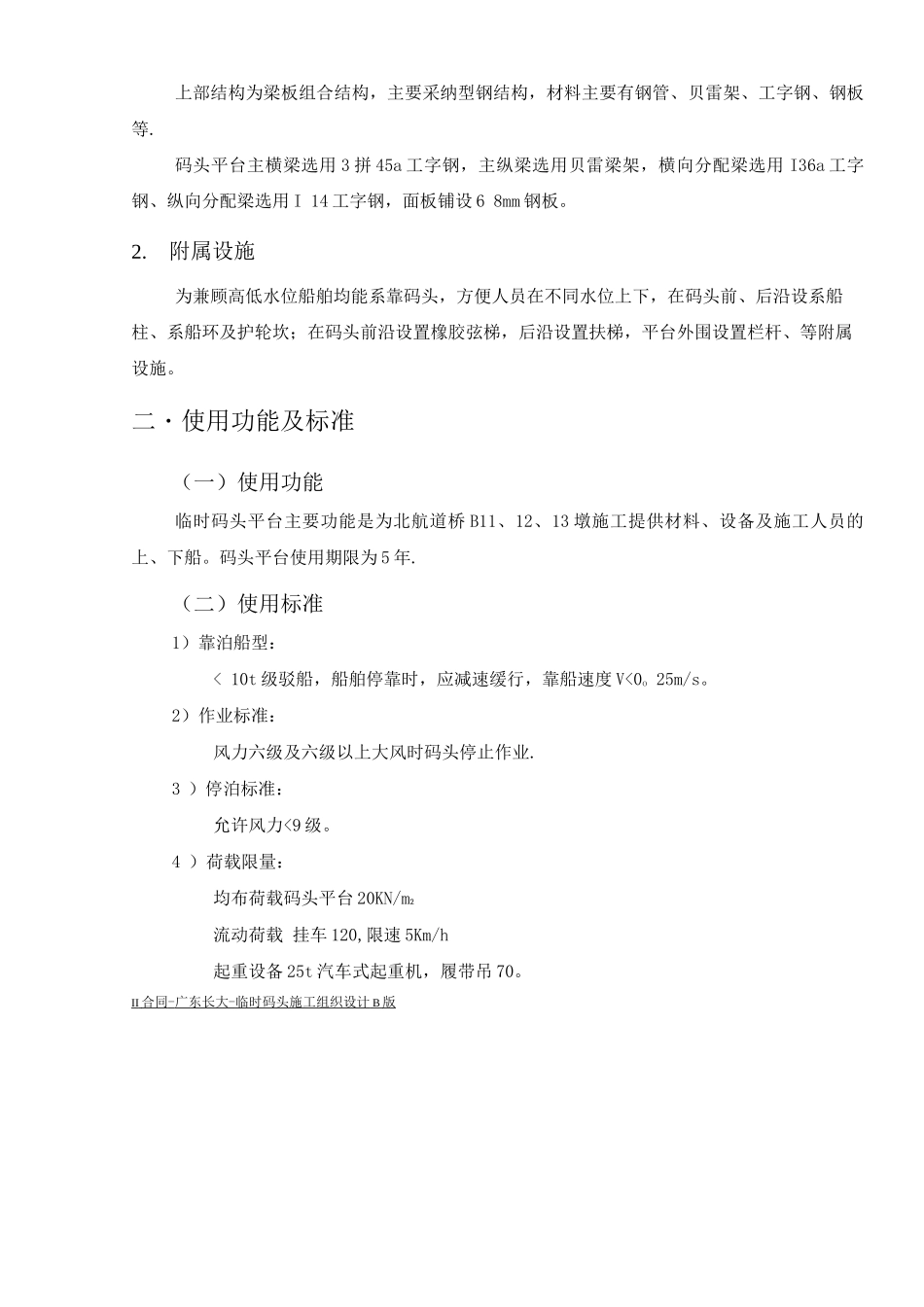

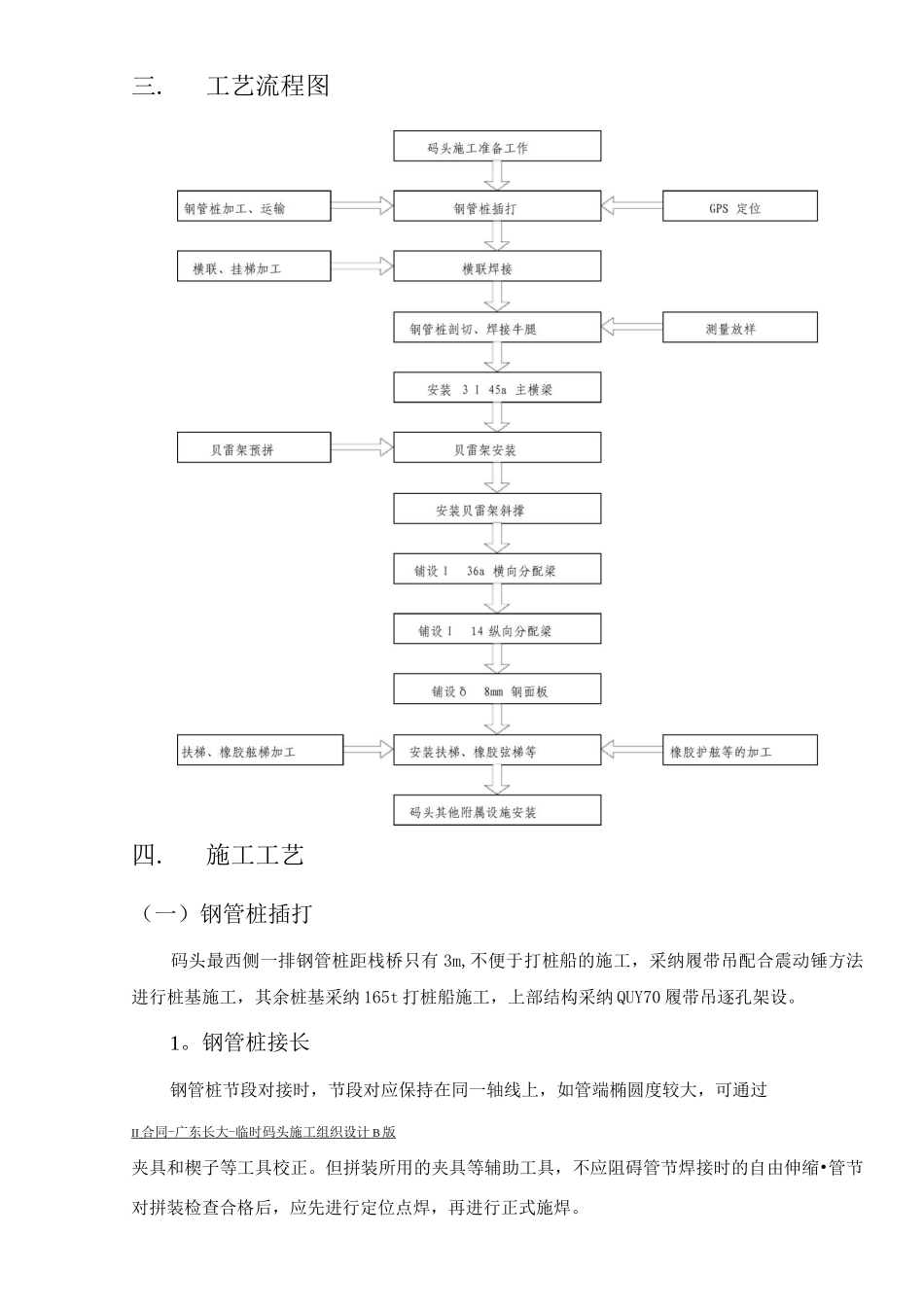

II 合同 - 广东长大 - 临时码头施工组织设计 B 版 一工程概述・一）总平面布置本码头属杭州湾跨海大桥北航道桥施工临时设施，码头平台设在杭州湾跨海大桥里程桩号K51+589 ~ 609 之间，与本标段栈桥横向搭接相连，平面尺寸 64 x 20m,面积为 1280m2。码头纵轴线在大桥里程桩号 K51+599,即与北侧高墩区引桥 B1 墩中心、线相距 20m，东侧边线与大桥中心线（桥轴线）相距 92.7m,并与其平行布置，码头平台前沿线垂直于大桥桥轴线。码头平台设10t 级甲板驳泊位一个，后沿线设交通船泊位一个。可满足在各阶段施工的需要.杭州湾大桥 II 标段临时码头平面图（二）水工结构1。码头平台码头结构型式为直立式高桩码头，设计使用年限为 5 年（1）下部结构码头平台由 44 根① 8 x 10mm 钢管桩支撑，钢管桩布置采纳直斜桩相结合的形式,其中直桩 28 根、斜桩 16 根，桩顶面标高为 7。0m 和 4.99m 两种，设计桩底高程为— 36.0m。基础排架1-2 及 7 — 8 棉间距 8.25m,其余间距均为 9m。每棉排架设 5 条钢管桩间距为 4。75m,第 1、7 根排架两端头加设 2 根平面扭角 16°、坡度为 3。5: 1 的斜桩作为加强桩，码头外围钢管桩（直桩），通过① 6 x 8mmII 合同 - 广东长大 - 临时码头施工组织设计 B 版 和① 4 x 6mm 的钢管联系撑将平台连成整体，形成一个受力合理、结构稳定的下部结构.（2）上部结构单位：m----------------i-F甜..I、. . ； II------ 杭州湾跨海大桥中心线§ IIWHIIII480HP 交通艇(34X6X3 0X2 3)上部结构为梁板组合结构，主要采纳型钢结构，材料主要有钢管、贝雷架、工字钢、钢板等.码头平台主横梁选用 3 拼 45a 工字钢，主纵梁选用贝雷梁架，横向分配梁选用 I36a 工字钢、纵向分配梁选用 I 14 工字钢，面板铺设 6 8mm 钢板。2.附属设施为兼顾高低水位船舶均能系靠码头，方便人员在不同水位上下，在码头前、后沿设系船柱、系船环及护轮坎；在码头前沿设置橡胶弦梯，后沿设置扶梯，平台外围设置栏杆、等附属设施。二使用功能及标准・（一）使用功能临时码头平台主要功能是为北航道桥 B11、12、13 墩施工提供材料、设备及施工人员的上、下船。码头平台使用期限为 5 年.（二）使用标准1）靠泊船型：< 10t 级驳船，船舶停靠时，应减速缓行，靠船速度 V<0o 25m/s。2）作业标准：风力六级及六级以上大风时码头停止作业.3 ）停泊标准：允许风力<9 级...
