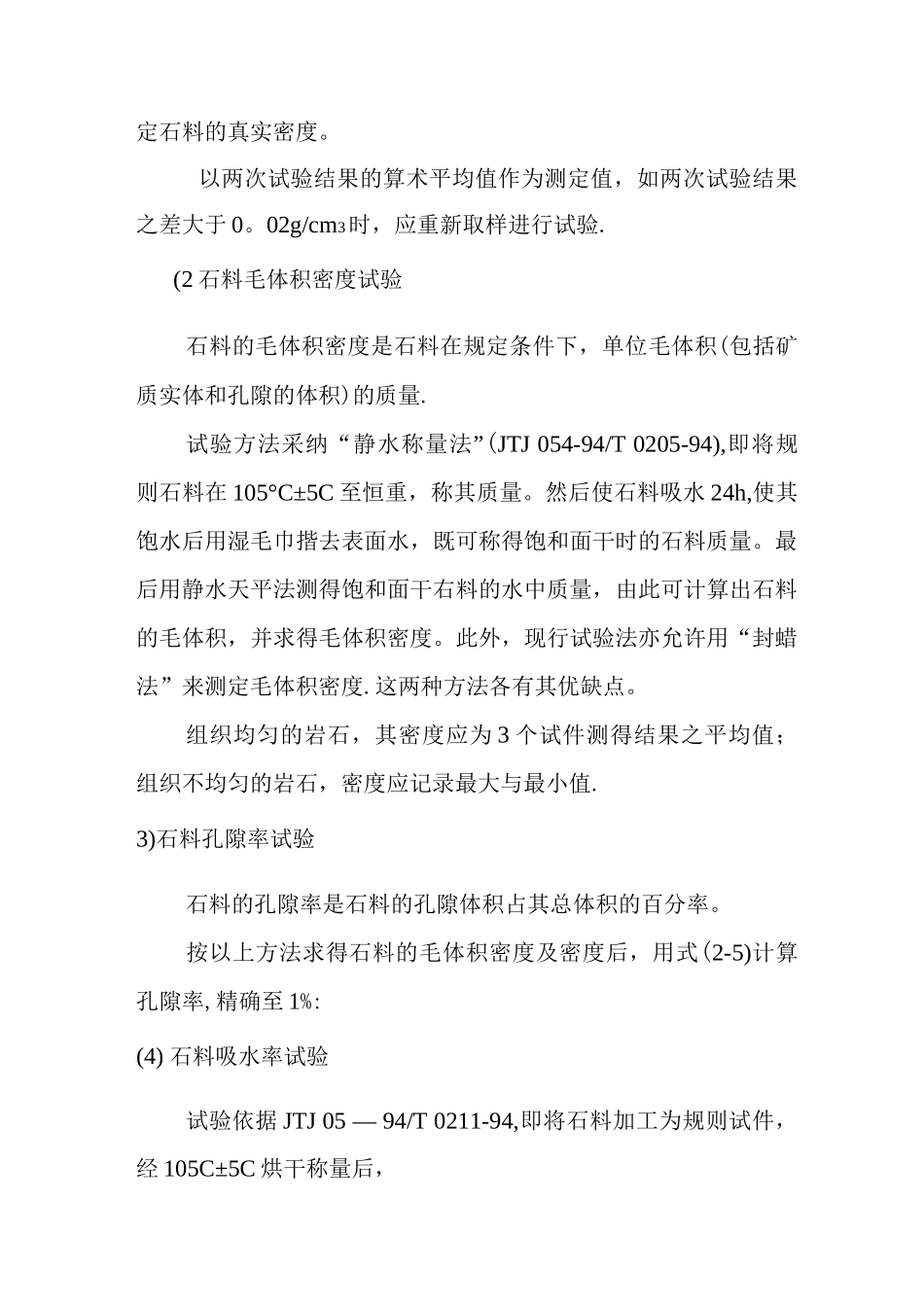

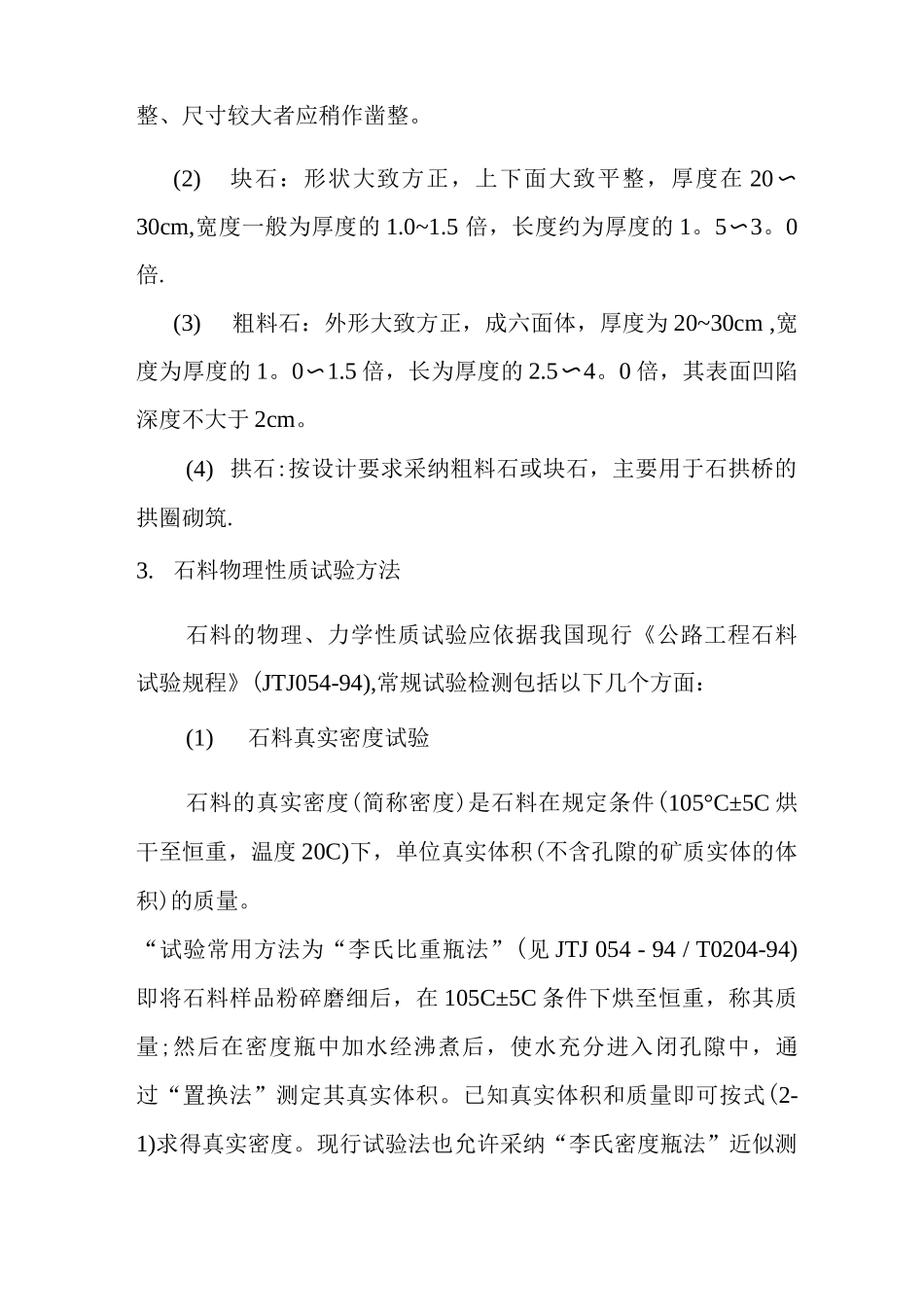

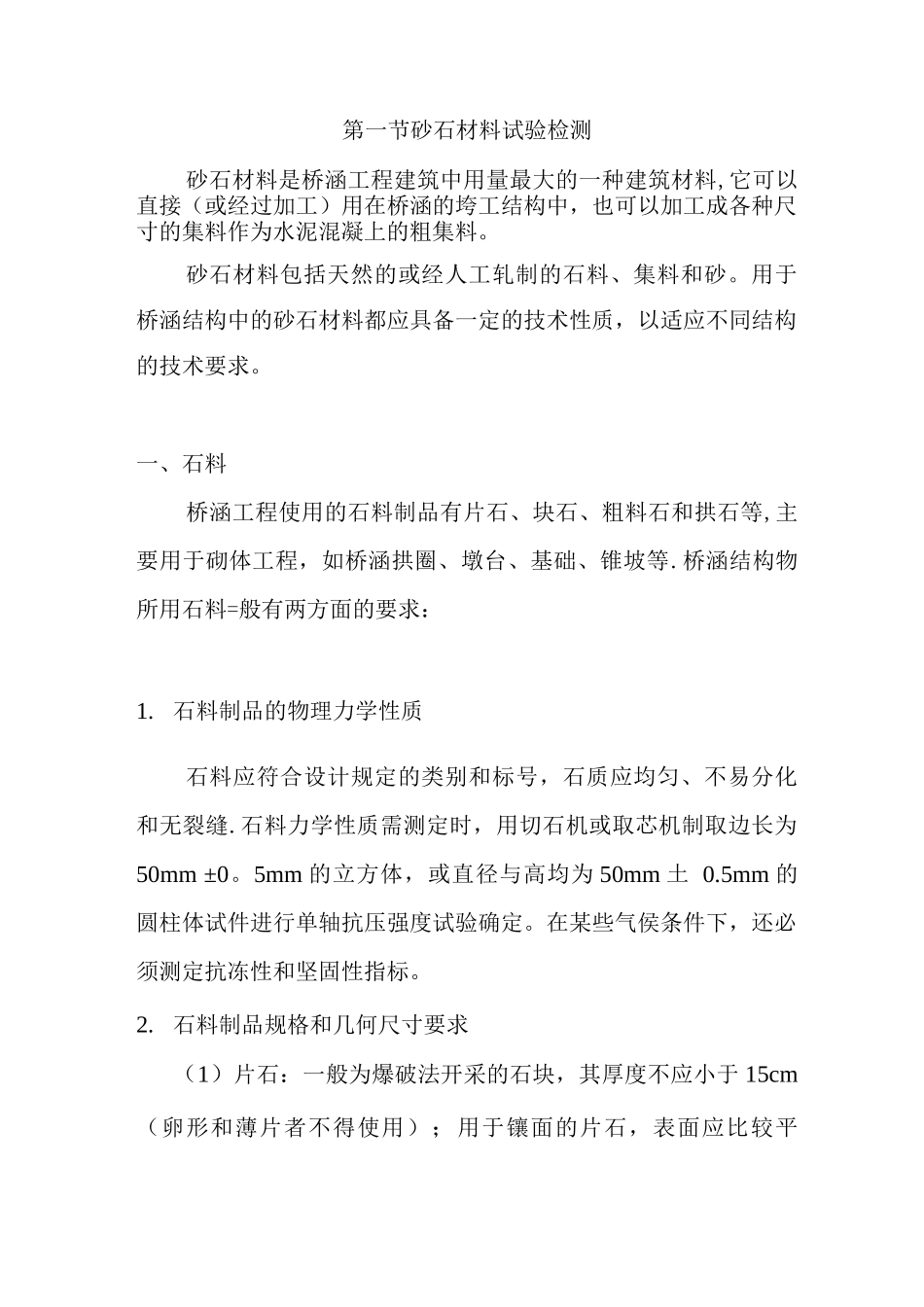

第一节砂石材料试验检测砂石材料是桥涵工程建筑中用量最大的一种建筑材料,它可以直接（或经过加工）用在桥涵的垮工结构中，也可以加工成各种尺寸的集料作为水泥混凝上的粗集料。砂石材料包括天然的或经人工轧制的石料、集料和砂。用于桥涵结构中的砂石材料都应具备一定的技术性质，以适应不同结构的技术要求。一、石料桥涵工程使用的石料制品有片石、块石、粗料石和拱石等,主要用于砌体工程，如桥涵拱圈、墩台、基础、锥坡等.桥涵结构物所用石料=般有两方面的要求：1.石料制品的物理力学性质石料应符合设计规定的类别和标号，石质应均匀、不易分化和无裂缝.石料力学性质需测定时，用切石机或取芯机制取边长为50mm ±0。5mm 的立方体，或直径与高均为 50mm 土 0.5mm 的圆柱体试件进行单轴抗压强度试验确定。在某些气侯条件下，还必须测定抗冻性和坚固性指标。2.石料制品规格和几何尺寸要求（1）片石：一般为爆破法开采的石块，其厚度不应小于 15cm （卵形和薄片者不得使用）；用于镶面的片石，表面应比较平整、尺寸较大者应稍作凿整。(2)块石：形状大致方正，上下面大致平整，厚度在 20〜30cm,宽度一般为厚度的 1.0~1.5 倍，长度约为厚度的 1。5〜3。0倍.(3)粗料石：外形大致方正，成六面体，厚度为 20~30cm ,宽度为厚度的 1。0〜1.5 倍，长为厚度的 2.5〜4。0 倍，其表面凹陷深度不大于 2cm。(4) 拱石:按设计要求采纳粗料石或块石，主要用于石拱桥的拱圈砌筑.3.石料物理性质试验方法石料的物理、力学性质试验应依据我国现行《公路工程石料试验规程》(JTJ054-94),常规试验检测包括以下几个方面：(1)石料真实密度试验石料的真实密度(简称密度)是石料在规定条件(105°C±5C 烘干至恒重，温度 20C)下，单位真实体积(不含孔隙的矿质实体的体积)的质量。“试验常用方法为“李氏比重瓶法”(见 JTJ 054 - 94 / T0204-94)即将石料样品粉碎磨细后，在 105C±5C 条件下烘至恒重，称其质量;然后在密度瓶中加水经沸煮后，使水充分进入闭孔隙中，通过“置换法”测定其真实体积。已知真实体积和质量即可按式(2-1)求得真实密度。现行试验法也允许采纳“李氏密度瓶法”近似测定石料的真实密度。以两次试验结果的算术平均值作为测定值，如两次试验结果之差大于 0。02g/cm3时，应重新取样进行试验.(2 石料毛体积密度试验石料的毛体积密度是石料在规定条件下，单位毛体积(包括矿质实体和孔隙的体积)的质量.试验方法采纳“静水称量法”(...
