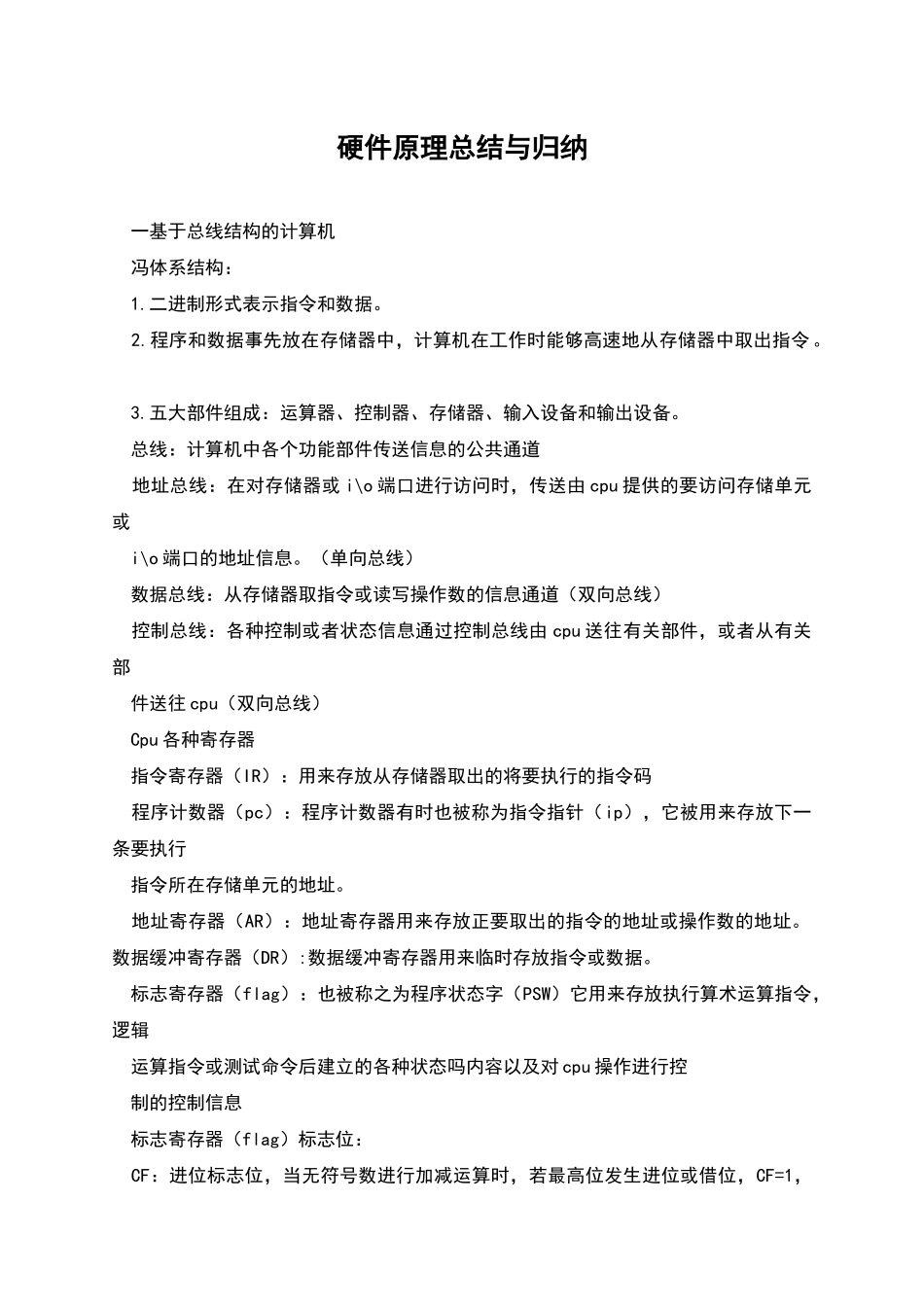

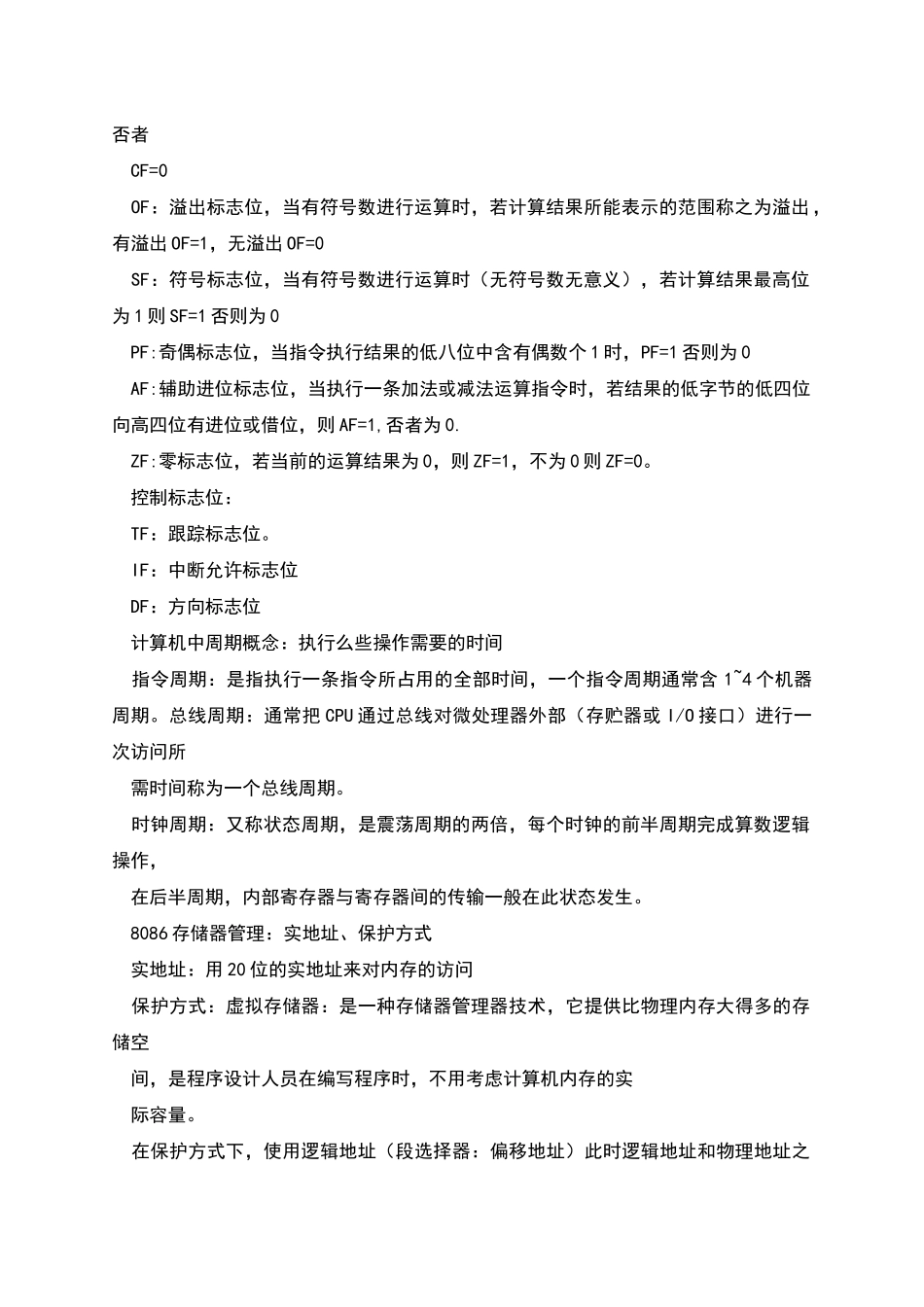

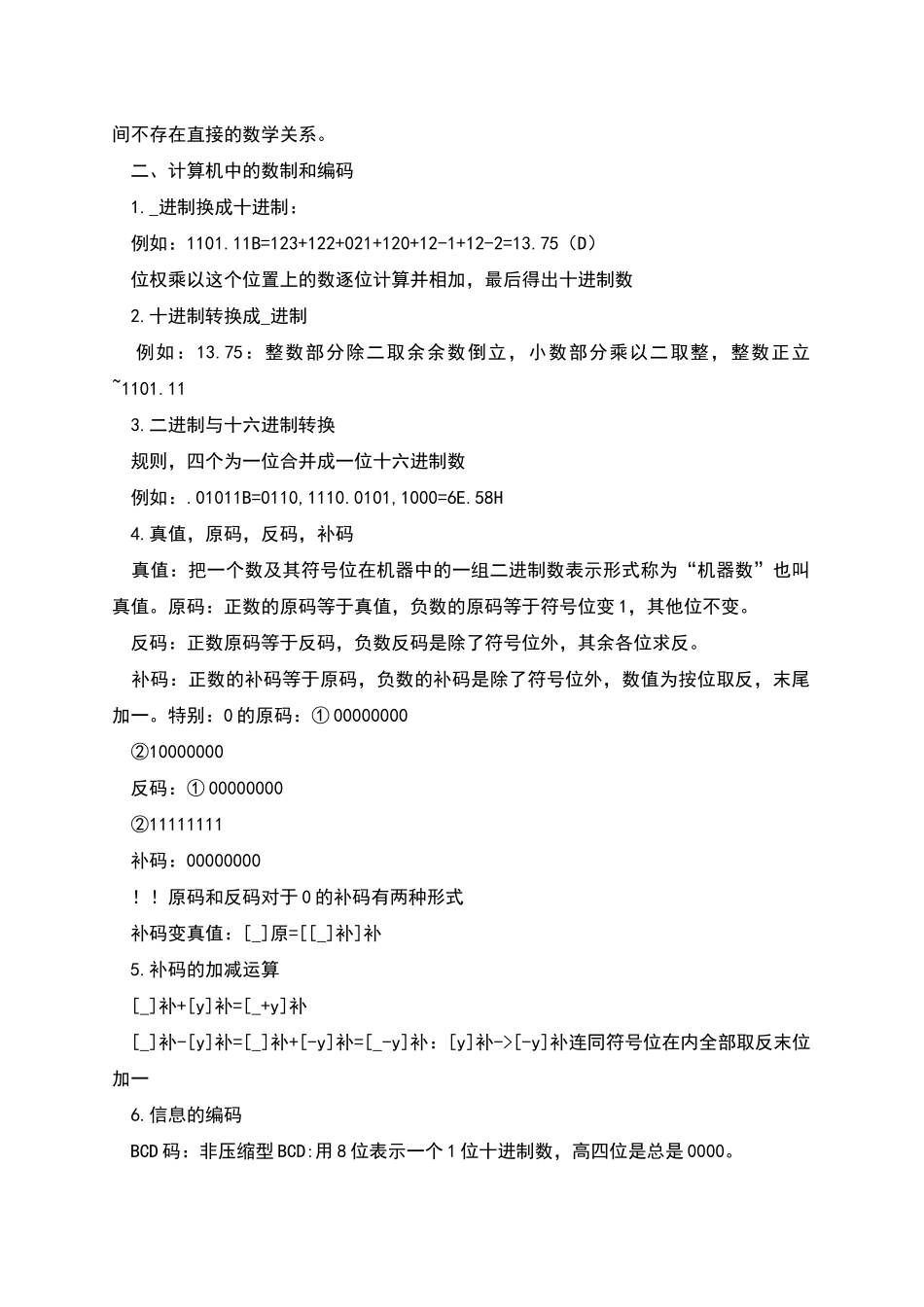

硬件原理总结与归纳 一基于总线结构的计算机 冯体系结构： 1.二进制形式表示指令和数据。 2.程序和数据事先放在存储器中，计算机在工作时能够高速地从存储器中取出指令 。 3.五大部件组成：运算器、控制器、存储器、输入设备和输出设备。 总线：计算机中各个功能部件传送信息的公共通道 地址总线：在对存储器或 i\o 端口进行访问时，传送由 cpu 提供的要访问存储单元或 i\o 端口的地址信息。（单向总线） 数据总线：从存储器取指令或读写操作数的信息通道（双向总线） 控制总线：各种控制或者状态信息通过控制总线由 cpu 送往有关部件，或者从有关部 件送往 cpu（双向总线） Cpu 各种寄存器 指令寄存器（IR）：用来存放从存储器取出的将要执行的指令码 程序计数器（pc）：程序计数器有时也被称为指令指针（ip），它被用来存放下一条要执行 指令所在存储单元的地址。 地址寄存器（AR）：地址寄存器用来存放正要取出的指令的地址或操作数的地址。数据缓冲寄存器（DR）:数据缓冲寄存器用来临时存放指令或数据。 标志寄存器（flag）：也被称之为程序状态字（PSW）它用来存放执行算术运算指令，逻辑 运算指令或测试命令后建立的各种状态吗内容以及对 cpu 操作进行控 制的控制信息 标志寄存器（flag）标志位： CF：进位标志位，当无符号数进行加减运算时，若最高位发生进位或借位，CF=1，否者 CF=0 OF：溢出标志位，当有符号数进行运算时，若计算结果所能表示的范围称之为溢出 ，有溢出 OF=1，无溢出 OF=0 SF：符号标志位，当有符号数进行运算时（无符号数无意义），若计算结果最高位为 1 则 SF=1 否则为 0 PF:奇偶标志位，当指令执行结果的低八位中含有偶数个 1 时，PF=1 否则为 0 AF:辅助进位标志位，当执行一条加法或减法运算指令时，若结果的低字节的低四位向高四位有进位或借位，则 AF=1,否者为 0. ZF:零标志位，若当前的运算结果为 0，则 ZF=1，不为 0 则 ZF=0。 控制标志位： TF：跟踪标志位。 IF：中断允许标志位 DF：方向标志位 计算机中周期概念：执行么些操作需要的时间 指令周期：是指执行一条指令所占用的全部时间，一个指令周期通常含 1~4 个机器周期。总线周期：通常把 CPU 通过总线对微处理器外部（存贮器或 I/O 接口）进行一次访问所 需时间称为一个总线周期。 时钟周期：又称状态周期，是震荡周期的两倍，每个时钟的前半周期完成算数逻辑操作， 在后半周期...
