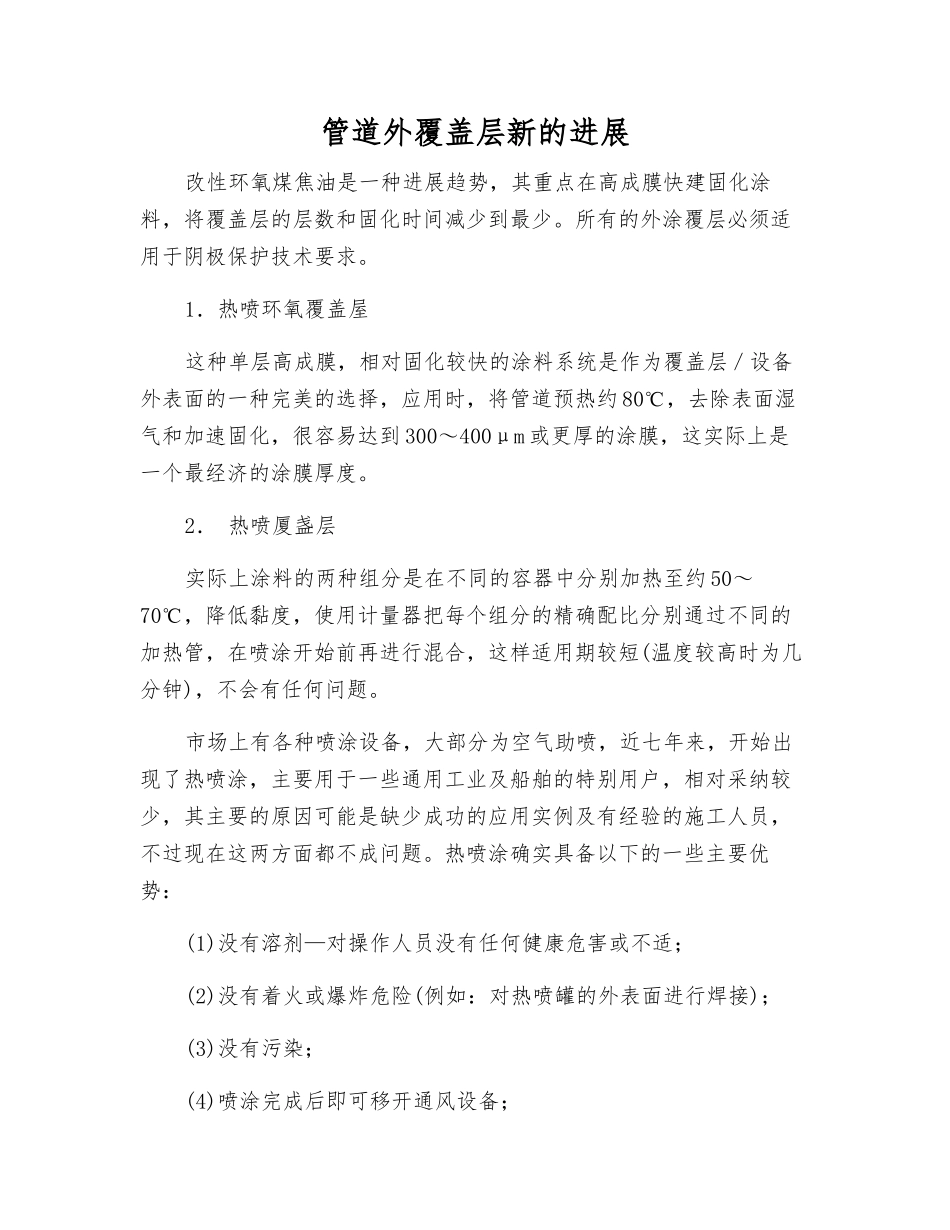

管道外覆盖层新的进展改性环氧煤焦油是一种进展趋势，其重点在高成膜快建固化涂料，将覆盖层的层数和固化时间减少到最少
所有的外涂覆层必须适用于阴极保护技术要求
1．热喷环氧覆盖屋这种单层高成膜，相对固化较快的涂料系统是作为覆盖层／设备外表面的一种完美的选择，应用时，将管道预热约 80℃，去除表面湿气和加速固化，很容易达到 300～400μm 或更厚的涂膜，这实际上是一个最经济的涂膜厚度
2． 热喷厦盏层实际上涂料的两种组分是在不同的容器中分别加热至约 50～70℃，降低黏度，使用计量器把每个组分的精确配比分别通过不同的加热管，在喷涂开始前再进行混合，这样适用期较短(温度较高时为几分钟)，不会有任何问题
市场上有各种喷涂设备，大部分为空气助喷，近七年来，开始出现了热喷涂，主要用于一些通用工业及船舶的特别用户，相对采纳较少，其主要的原因可能是缺少成功的应用实例及有经验的施工人员，不过现在这两方面都不成问题

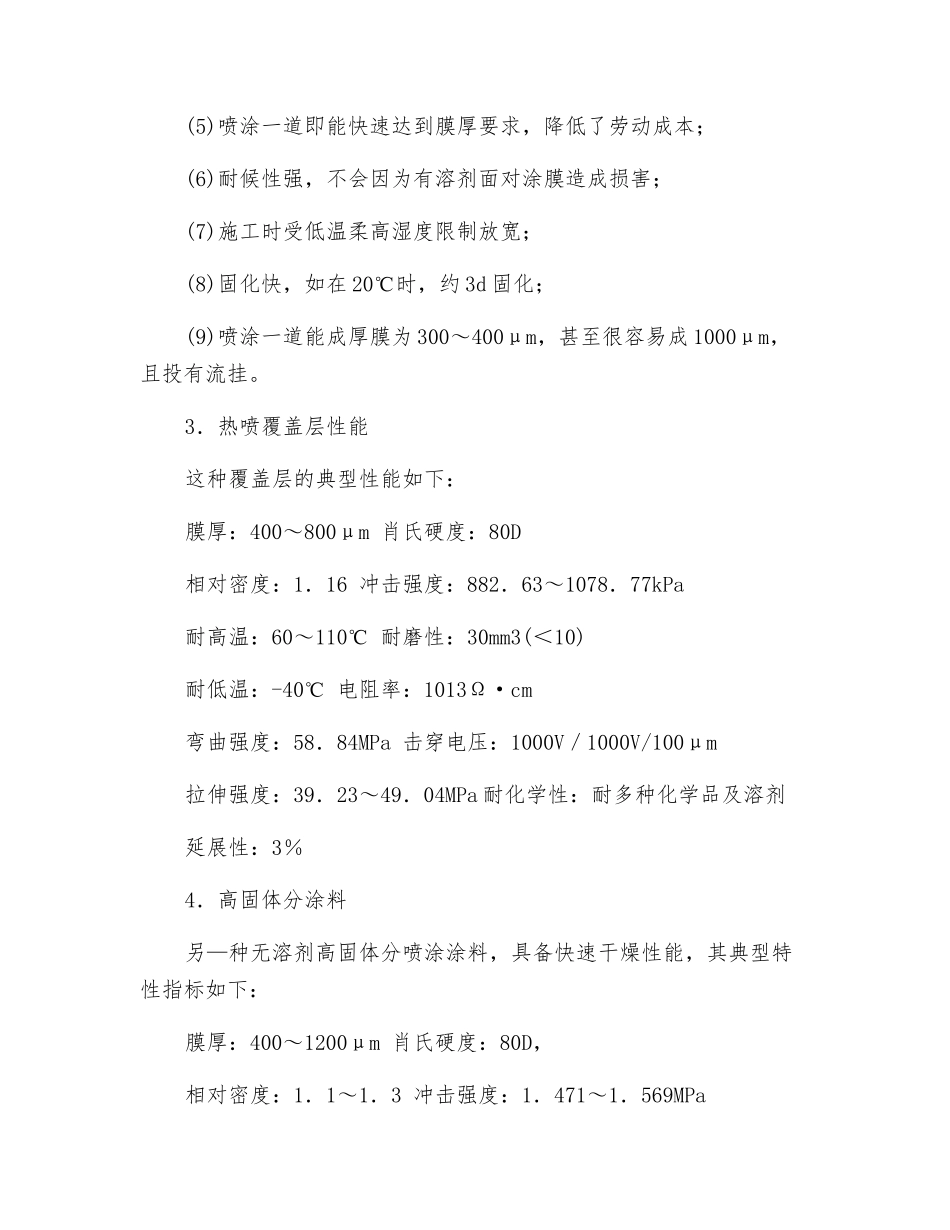

热喷涂确实具备以下的一些主要优势：(1)没有溶剂—对操作人员没有任何健康危害或不适；(2)没有着火或爆炸危险(例如：对热喷罐的外表面进行焊接)；(3)没有污染；(4)喷涂完成后即可移开通风设备；(5)喷涂一道即能快速达到膜厚要求，降低了劳动成本；(6)耐候性强，不会因为有溶剂面对涂膜造成损害；(7)施工时受低温柔高湿度限制放宽；(8)固化快，如在 20℃时，约 3d 固化；(9)喷涂一道能成厚膜为 300～400μm，甚至很容易成 1000μm，且投有流挂
3．热喷覆盖层性能这种覆盖层的典型性能如下：膜厚：400～800μm 肖氏硬度：80D相对密度：1．16 冲击强度：882．63～1078．77kPa耐高温：60～110℃ 耐磨性：30mm3(＜10)耐低温：-40℃ 电阻率：1013Ω·cm弯曲强度：58．84MPa 击穿电压：1000V／1000V/100μm拉伸强度：3
