管道安装工程施工组织方案

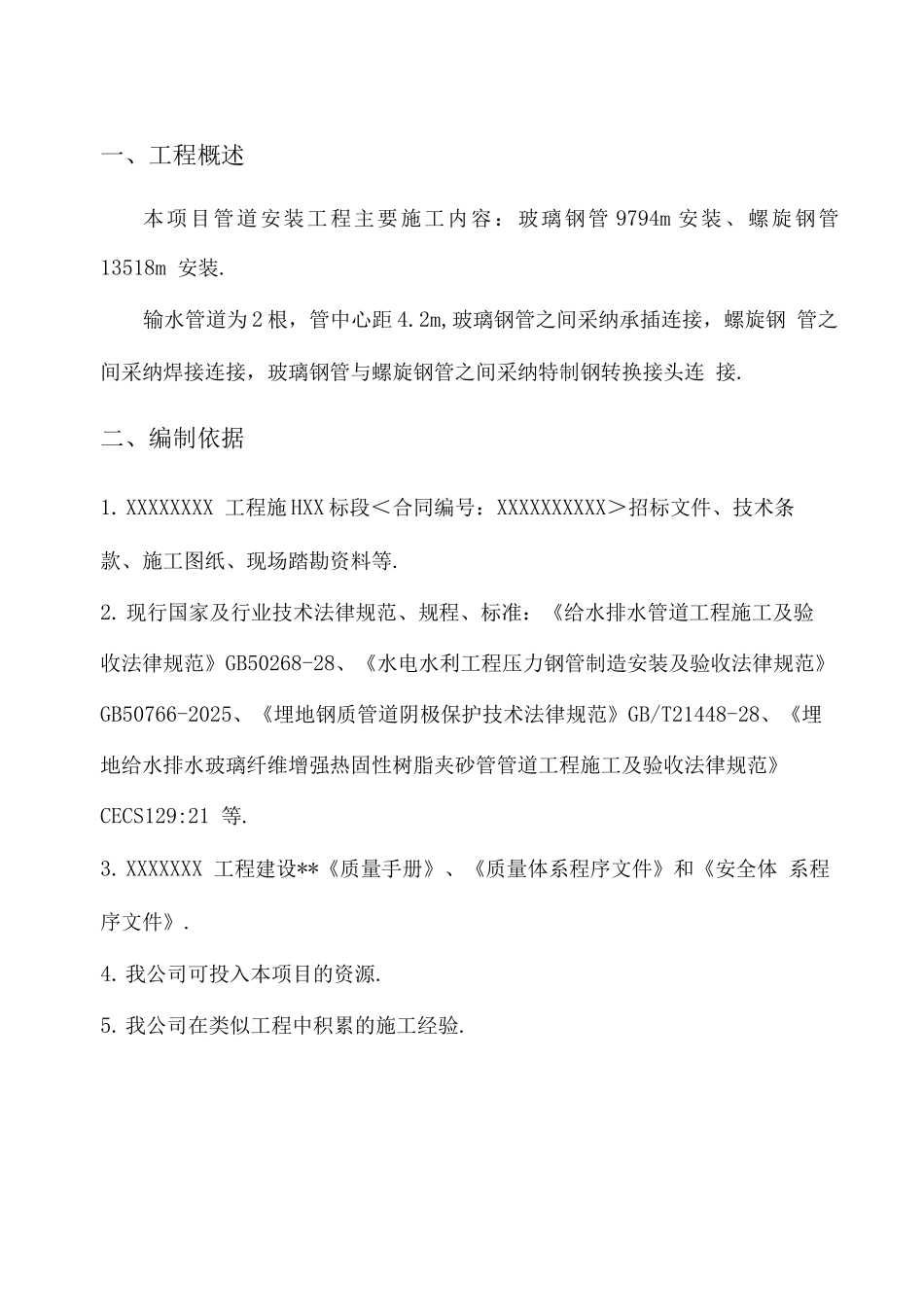

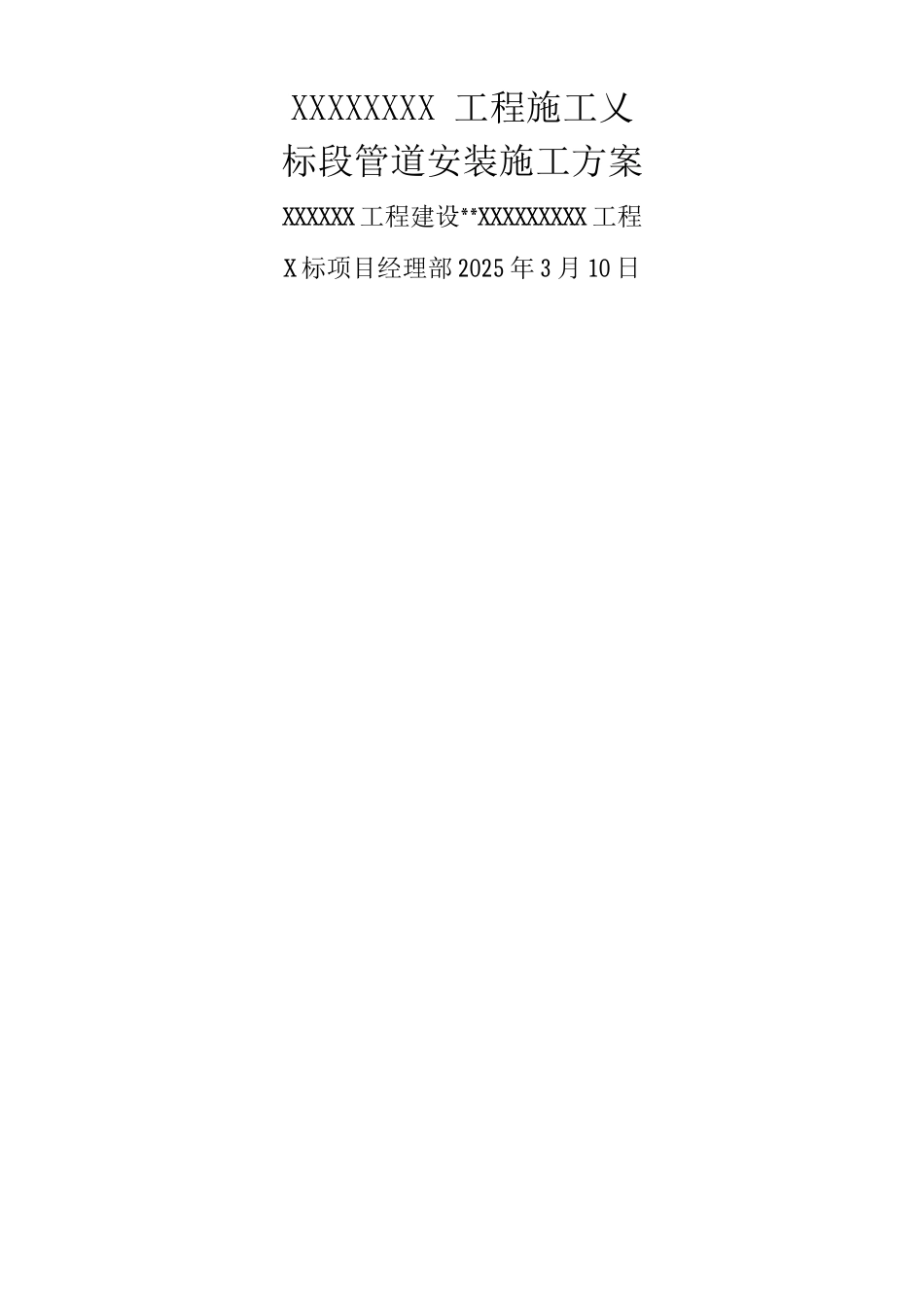

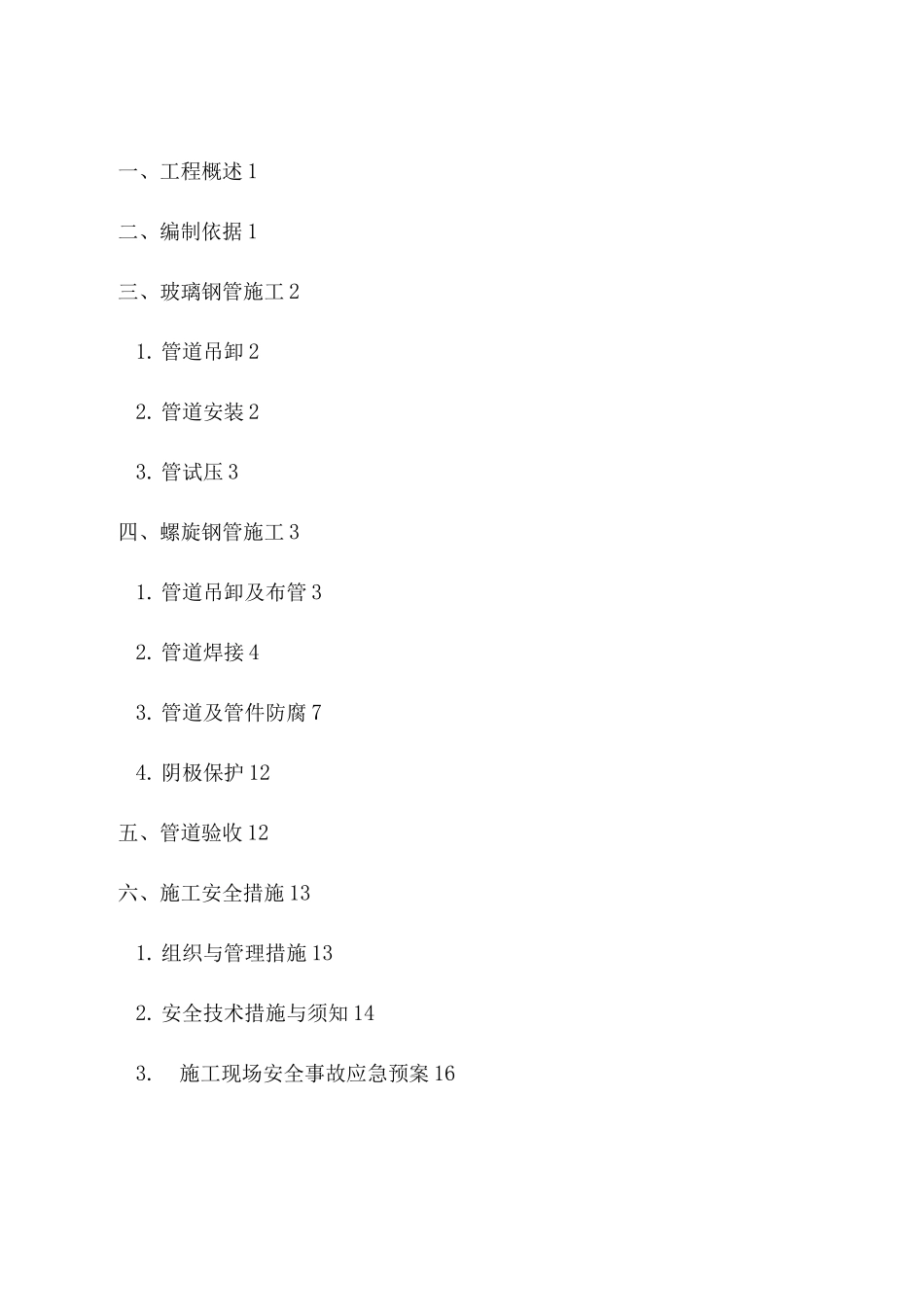

XXXXXXXX 工程施工乂标段管道安装施工方案XXXXXX 工程建设**XXXXXXXXX 工程X 标项目经理部 2025 年 3 月 10 日一、工程概述 1二、编制依据 1三、玻璃钢管施工 21. 管道吊卸 22. 管道安装 23. 管试压 3四、螺旋钢管施工 31. 管道吊卸及布管 32. 管道焊接 43. 管道及管件防腐 74. 阴极保护 12五、管道验收 12六、施工安全措施 131. 组织与管理措施 132. 安全技术措施与须知 143.施工现场安全事故应急预案 16一、工程概述本项目管道安装工程主要施工内容：玻璃钢管 9794m 安装、螺旋钢管 13518m 安装.输水管道为 2 根，管中心距 4.2m,玻璃钢管之间采纳承插连接，螺旋钢 管之间采纳焊接连接，玻璃钢管与螺旋钢管之间采纳特制钢转换接头连 接.二、编制依据1. XXXXXXXX 工程施 HXX 标段＜合同编号：XXXXXXXXXX＞招标文件、技术条 款、施工图纸、现场踏勘资料等.2. 现行国家及行业技术法律规范、规程、标准：《给水排水管道工程施工及验 收法律规范》GB50268-28、《水电水利工程压力钢管制造安装及验收法律规范》 GB50766-2025、《埋地钢质管道阴极保护技术法律规范》GB/T21448-28、《埋 地给水排水玻璃纤维增强热固性树脂夹砂管管道工程施工及验收法律规范》 CECS129:21 等.3. XXXXXXX 工程建设**《质量手册》、《质量体系程序文件》和《安全体 系程序文件》.4.我公司可投入本项目的资源.5.我公司在类似工程中积累的施工经验.三、玻璃钢管施工1.管道吊卸因管道购件属建设单位单独招标,采购标负责生产并运输管件至施工 现场，我标段负责吊卸，拟定采纳 150t 履带吊进行吊装施工.<1>管道装卸过程中轻装轻放,严禁摔跌或者撞击.<2>管道装卸机具的工作位置稳定，机具的起吊能力可靠.<3>管道实行两个支撑点进行起吊，保证管道在空中均衡.<4>装卸用的吊绳选取柔韧、较宽的皮带、吊带或者绳索.2.管道安装<1>下管时，管道承应朝来水方向.为便于管试压时的排气，玻璃钢管安装时将试压孔朝正上方.允许偏差为+5nmi.玻璃钢管下入沟槽时，不得 与槽壁相互碰撞，沟内运输管道不得扰动天然地基，每根管之间顺槽方向 错开 0. 4m.<2>安装前彻底清洁管表面、凹槽、胶圈，并将胶圈涂好润滑剂后由下部且无任何扭曲地放入凹槽内，用手沿圆周检查整体胶圈密封就位，确**封胶圈质量完好可用.<5>划标记点、撞.以承的试压 —到插的标志环方向，均匀划标记点〕 见图 1〔.采纳人工吊链撞方法安装.将承慢慢推入插...
