管道布置中管道支架的探讨

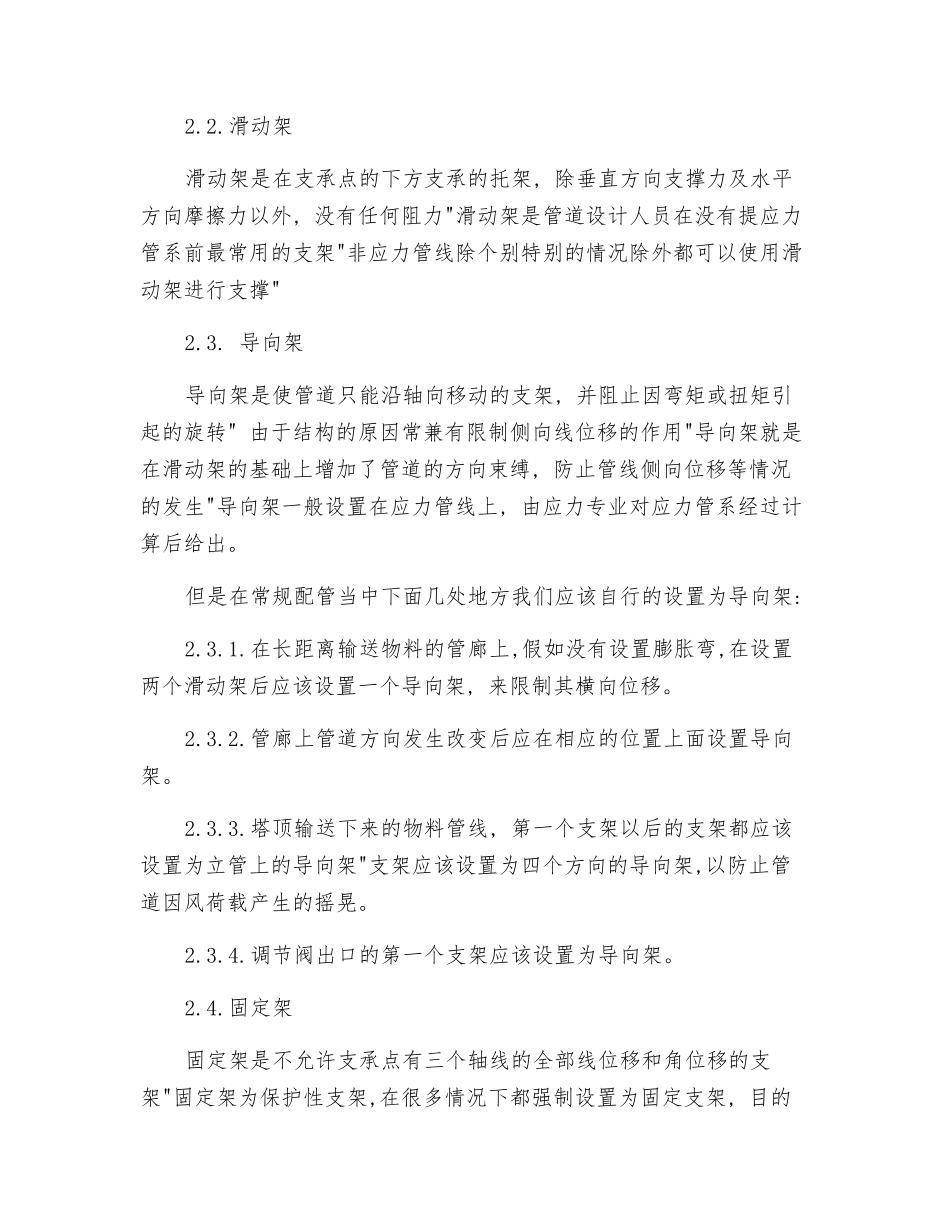

管道布置中管道支架的探讨管道支架的分类及定义按支架的作用分为二大类;承重架!限制性支架和减振架。1.1. 承重架:用来承受管道的重力及其它垂直向下荷载的支吊架。1.1.1.滑动架:在支承点的下方支撑的托架, 除垂直方向支撑力及水平方向摩擦力以外, 没有其他任何阻力。1.1.2. 弹簧架:包括恒力弹簧架和可变弹簧架。1.1.3. 刚性吊架: 在支承点的上方以悬吊的方式承受管道的重力及其他垂直向下的荷载, 吊杆处于受拉状态。1.1.4.滚动支架:采纳滚筒支承, 摩擦力较小。1.2. 限制性支架:用来阻止!限制或控制管道系统热位移的支架。1.2.1.导向架:使管道只能沿轴向移动的支架,并阻止因弯矩或扭矩引起的旋转。1.2.2.限位架: 限位架的作用是限制线位移" 在所限制的轴线上,至少有一个方向被限制。1.2.3. 定值限位架: 在任何一个轴线上限制管道的位移至所要求的数值, 称为定值限位架。1.2.4.固定架:限制管道的全部位移。1.3.减振架:用来控制或减小除重力和热膨胀作用以外的任何力(如物料冲击!机械振动!风力及地震等外部荷载)的作用所产生的管道振动的支架。减振架有弹簧及油压和机械三种类型。常用的固定支架很多以下为其中 3 种。管道支架的选用原则2.1.管道支架位置的确定配管设计人员在管道布置的过程当中, 应同时考虑支架位置及设置的可能性!合理性!经济性等,这是管道与支架设计者的共同要求" 管道支架位置的确定主要考虑以下因素:2.1.1.承重架距离应不大于支架的最大间距, 有压力脉动的管道, 要按所要求的管道固有频率来决定支架的间距, 避开发生共振。2.1.2. 尽量利用已有的土建结构的构件支撑, 及在管廊的梁柱上支撑,结合 a 的间距考虑。2.1.3. 做柔性分析的管道, 支架位置根据分析决定, 并考虑支撑的可能性。2.1.4.在垂直管段弯头附近,或在垂直段重心以上做承重架, 垂直段长时,可在下部增设导向架。2.1.5.在集中荷载大的管道组成件附近设承重架，勺尽量使设备接口的受力减小"如支架靠近接口,对接口不会产生较大热胀弯矩"助考虑维修方便,使拆卸管段时最好不需做临时支架。2.1.6.支架的位置及类型应尽量减小作用力对被生根部件的不良影响。2.2.滑动架滑动架是在支承点的下方支承的托架, 除垂直方向支撑力及水平方向摩擦力以外, 没有任何阻力"滑动架是管道设计人员在没有提应力管系前最常用的支架"非应力管线除个别特别的情况除外都可以使用滑动架进行支撑"2.3. 导向架导向架是使管道只能沿轴向移动的支架, 并阻止因弯矩或...
