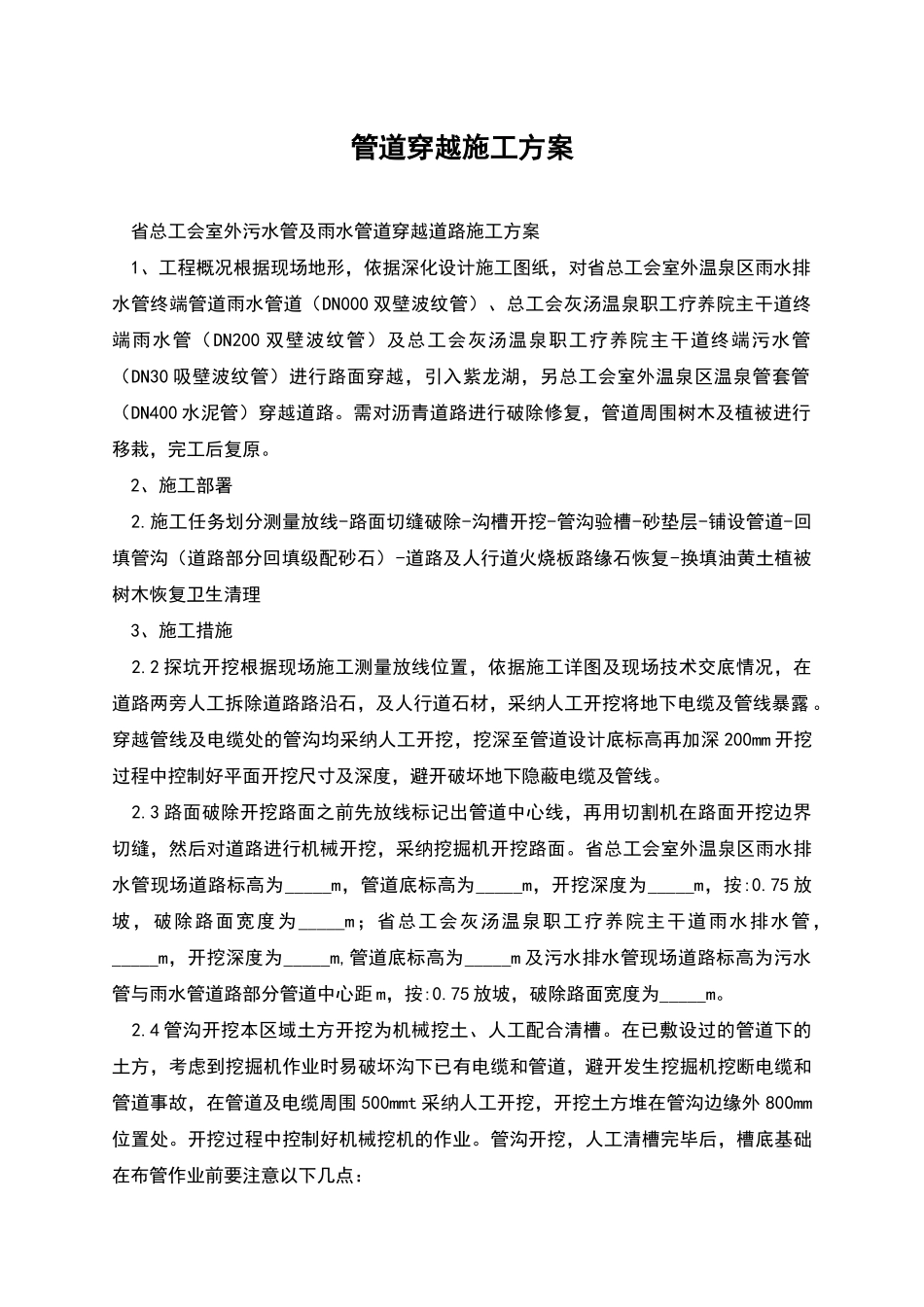

管道穿越施工方案 省总工会室外污水管及雨水管道穿越道路施工方案 1、工程概况根据现场地形，依据深化设计施工图纸，对省总工会室外温泉区雨水排水管终端管道雨水管道（DN000 双壁波纹管）、总工会灰汤温泉职工疗养院主干道终端雨水管（DN200 双壁波纹管）及总工会灰汤温泉职工疗养院主干道终端污水管（DN30 吸壁波纹管）进行路面穿越，引入紫龙湖，另总工会室外温泉区温泉管套管（DN400 水泥管）穿越道路。需对沥青道路进行破除修复，管道周围树木及植被进行移栽，完工后复原。 2、施工部署 2.施工任务划分测量放线-路面切缝破除-沟槽开挖-管沟验槽-砂垫层-铺设管道-回填管沟（道路部分回填级配砂石）-道路及人行道火烧板路缘石恢复-换填油黄土植被树木恢复卫生清理 3、施工措施 2.2 探坑开挖根据现场施工测量放线位置，依据施工详图及现场技术交底情况，在道路两旁人工拆除道路路沿石，及人行道石材，采纳人工开挖将地下电缆及管线暴露 。穿越管线及电缆处的管沟均采纳人工开挖，挖深至管道设计底标高再加深 200mm 开挖过程中控制好平面开挖尺寸及深度，避开破坏地下隐蔽电缆及管线。 2.3 路面破除开挖路面之前先放线标记出管道中心线，再用切割机在路面开挖边界切缝，然后对道路进行机械开挖，采纳挖掘机开挖路面。省总工会室外温泉区雨水排水管现场道路标高为_____m，管道底标高为_____m，开挖深度为_____m，按:0.75 放坡，破除路面宽度为_____m；省总工会灰汤温泉职工疗养院主干道雨水排水管，_____m，开挖深度为_____m,管道底标高为_____m 及污水排水管现场道路标高为污水管与雨水管道路部分管道中心距 m，按:0.75 放坡，破除路面宽度为_____m。 2.4 管沟开挖本区域土方开挖为机械挖土、人工配合清槽。在已敷设过的管道下的土方，考虑到挖掘机作业时易破坏沟下已有电缆和管道，避开发生挖掘机挖断电缆和管道事故，在管道及电缆周围 500mmt 采纳人工开挖，开挖土方堆在管沟边缘外 800mm位置处。开挖过程中控制好机械挖机的作业。管沟开挖，人工清槽完毕后，槽底基础在布管作业前要注意以下几点： (1)管道下方及周边人工铺设 200mmi 砂垫层。 (2)下管前，用白灰在砂垫层上洒出管道中心线，便于下管时管道位置准确。 (3)管道的砂垫层基础，采纳不含有机质杂物的砂并洒水沉实。 3.4 管道铺设管沟开挖的同时，在管沟适当区域进行管道铺设、对接及砖砌管道检查井砌筑，DN20OW 道检查井内径为_____m,DN000t 道检...
