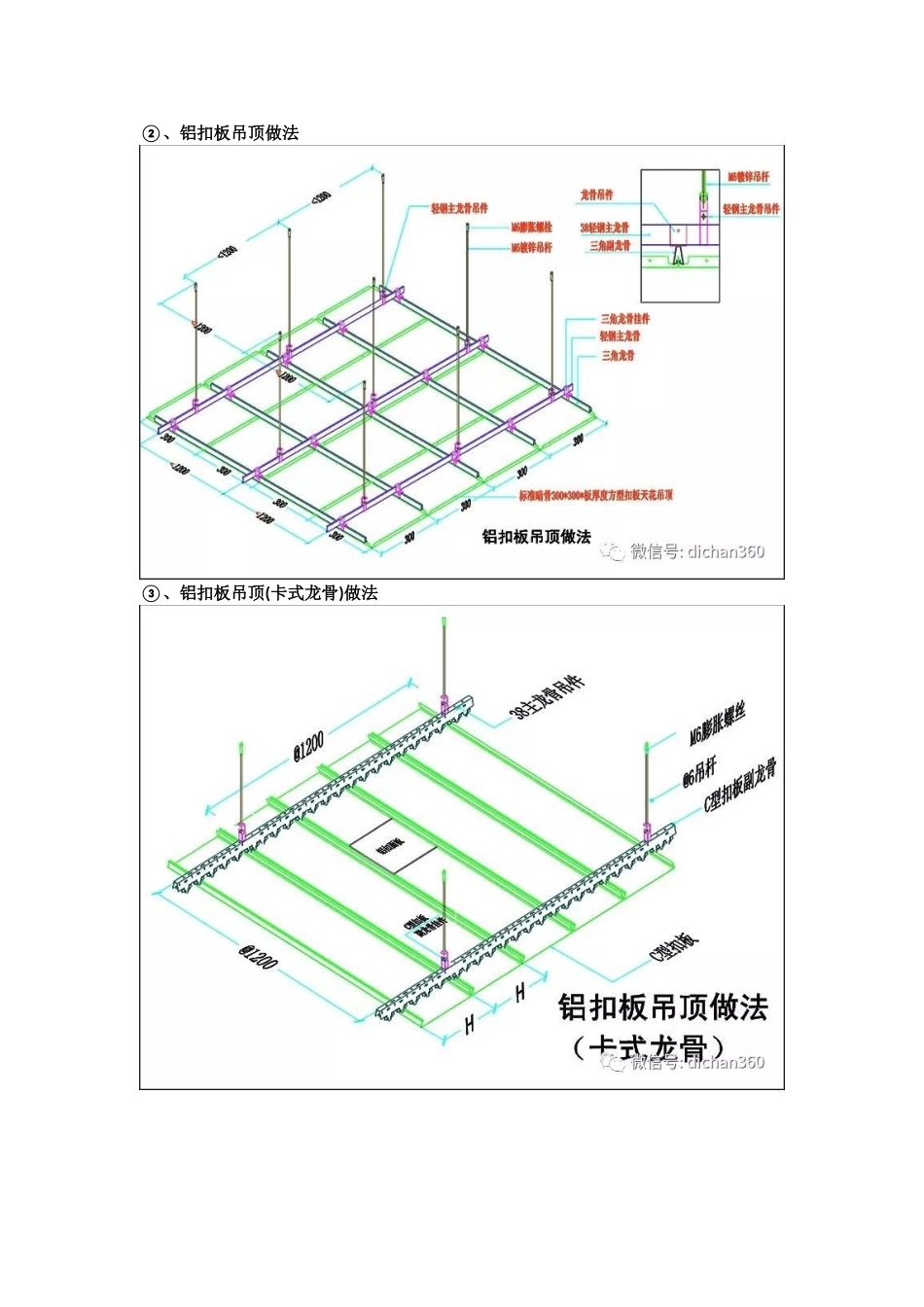

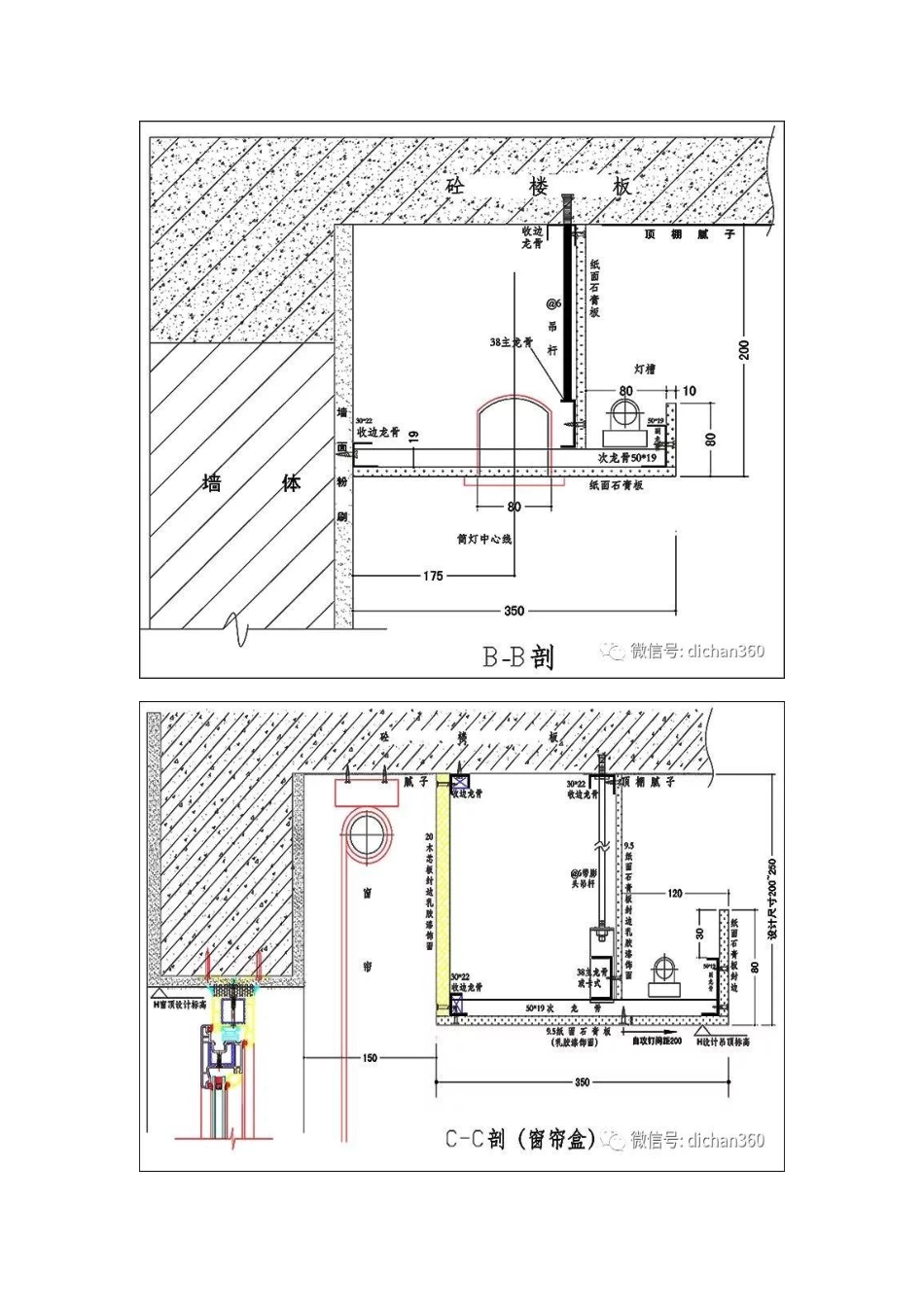

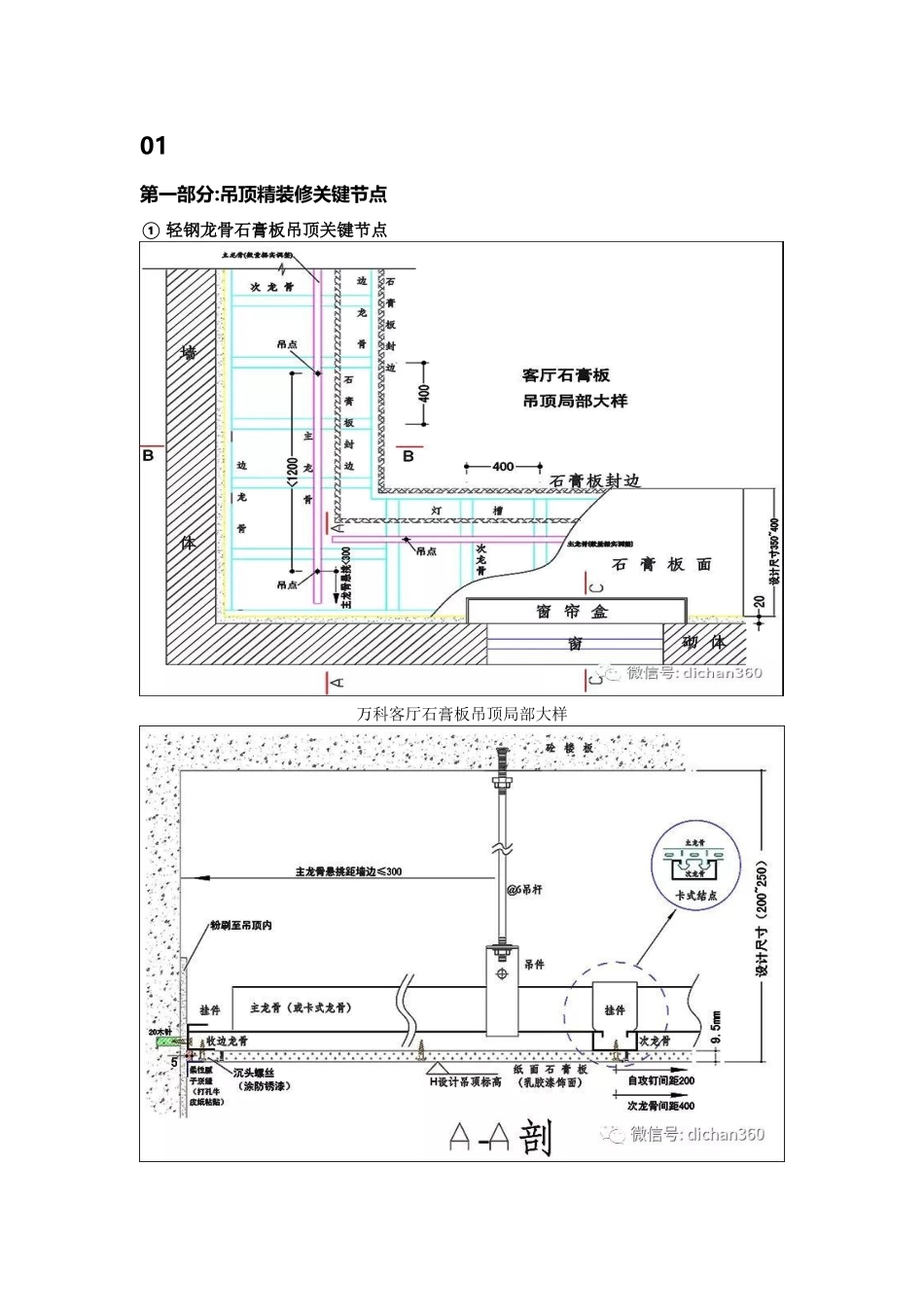

01第一部分:吊顶精装修关键节点① 轻钢龙骨石膏板吊顶关键节点万科客厅石膏板吊顶局部大样②、铝扣板吊顶做法③、铝扣板吊顶(卡式龙骨)做法④、单层石膏吊顶关键节点适用位置:室内客厅、餐厅重点说明:⑤ 万科吊顶过梁处收口节点适用位置:室内客厅、餐厅、过道重点说明:过梁处石膏板需外挑 15mm,使石膏板与过梁得之间得缝隙留在上阴角处。⑥ 吊顶防开裂节点适用位置:室内客厅、餐厅重点说明:❶ 转角处需采纳整板七字板❷ 转角处加拉条⑦ 窗帘盒安装节点适用位置:室内客厅、餐厅工序:准备工作→弹线→下料→龙骨吊筋安装→窗帘盒机架制作→安装固定→面贴石膏板重点说明:宽度不小于 200mm,深度不小于 150mm⑧ 叠级吊顶暗光槽施工节点适用位置:室内吊顶重点说明:(单层)❶.天花灯槽内侧板下口需与副龙骨做平,内侧板背面再用挂件固定,以增加灯槽得受力支撑。❷.灯槽外口与内口副龙骨内内嵌木龙骨连接。❸.安装石膏板前需对筒灯位核实,严禁灯位与主、次龙骨重叠。吊顶底板使用双层石膏板,木基层需进行防火处理。⑨ 阴角槽施工节点适用位置:客厅、餐厅吊顶重点说明:天花四周设计为凹槽,石膏板与墙面连接处定制石膏线安装收口,留 5mm 缝内嵌模型石膏。02第二部分:入户门关键节点①、入户门平面节点大样图万科入户门洞口预留尺寸②、户内门平面节点大样图③、厨房门槛石节点大样图④、卫生间门槛石节点大样图03第三部分:窗台关键节点窗台石安装节点适用位置:所有窗台工序:基层处理、尺寸复核→弹线→粘贴石材→勾缝擦洗→成品保护04第四部分:楼地面关键节点① 石材地面铺贴示意图适用位置室内石材地面(门槛石除外)工序:准备工作→弹线→试拼→编号→基层处理→水泥浆结合层→石材专用粘接剂→铺地面石材→勾缝→结晶处理② 厨卫间门槛石安装、门套根部防水节点适用位置卫生间门槛石、门套安装部位工序:准备工作→门槛石安装→卫生间地面防水(门槛石处需上返)→地砖铺贴→墙砖下口砖收口→门套基层板安装→门框安装→门扇安装→贴脸根部打胶③ 玄关门槛石收口安装节点重点说明:❶、地板铺装前,地坪标高为-20mm,门槛石标高正负零。❷、门槛石需倒边 5mm。❸、地坪施工时,在玄关门槛石石材下方设置铝合金挡条,避开后期安装门槛石时打凿地坪。❹、所有与门槛石交接处地板铺装前,先在紧贴门槛石部位安装一根与门槛石同长得3cm×3cm 得木条,并用铁钉固定在结构面上。地板安装时,该处用纹钉将地板固定于木条上。❺、地板与门槛石收口采纳注射透明...
