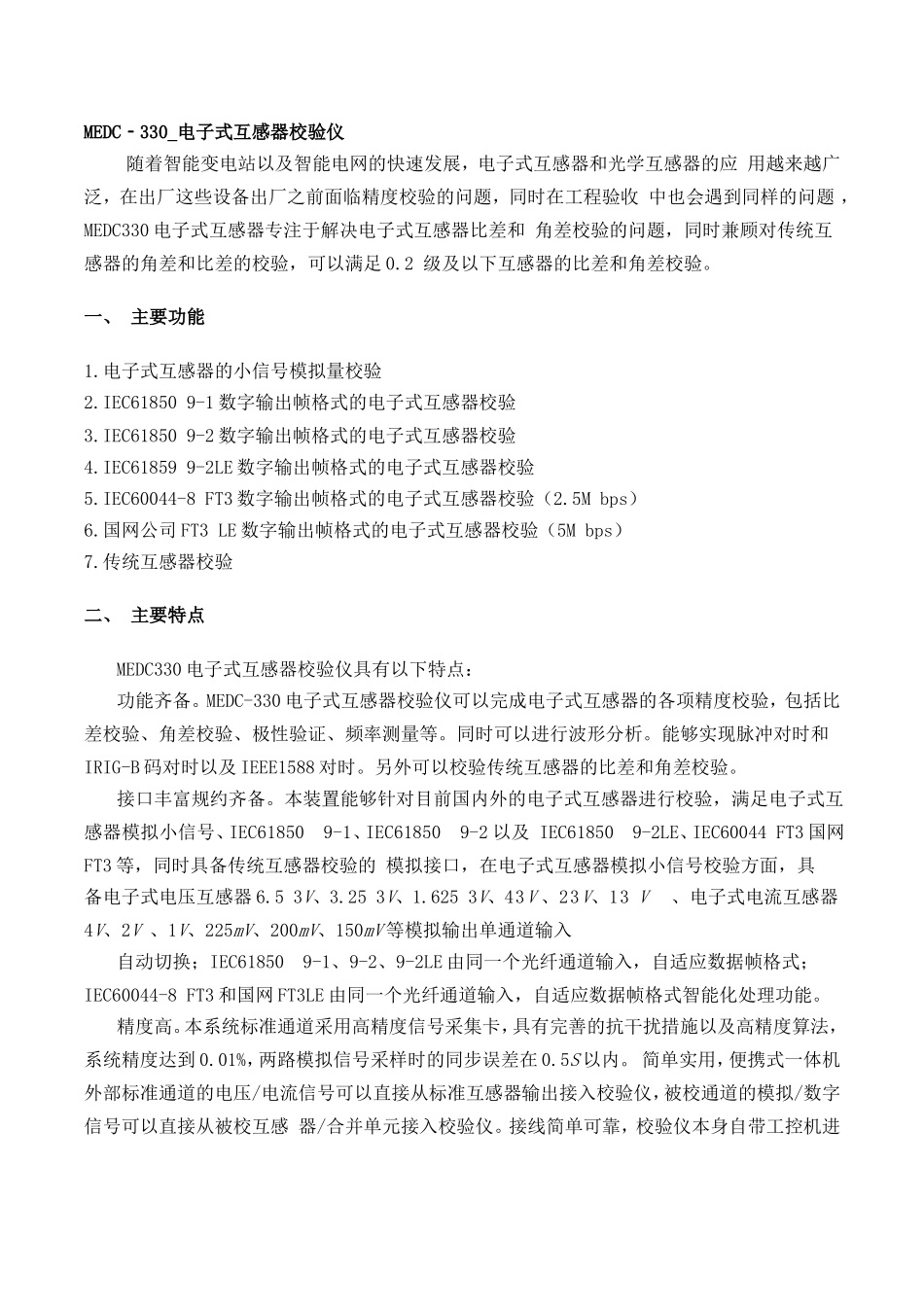

MEDC‐330_电子式互感器校验仪随着智能变电站以及智能电网的快速发展，电子式互感器和光学互感器的应用越来越广泛，在出厂这些设备出厂之前面临精度校验的问题，同时在工程验收中也会遇到同样的问题，MEDC330电子式互感器专注于解决电子式互感器比差和角差校验的问题，同时兼顾对传统互感器的角差和比差的校验，可以满足0.2级及以下互感器的比差和角差校验。一、主要功能1.电子式互感器的小信号模拟量校验2.IEC618509-1数字输出帧格式的电子式互感器校验3.IEC618509-2数字输出帧格式的电子式互感器校验4.IEC618599-2LE数字输出帧格式的电子式互感器校验5.IEC60044-8FT3数字输出帧格式的电子式互感器校验（2.5Mbps）6.国网公司FT3LE数字输出帧格式的电子式互感器校验（5Mbps）7.传统互感器校验二、主要特点MEDC330电子式互感器校验仪具有以下特点：功能齐备。MEDC-330电子式互感器校验仪可以完成电子式互感器的各项精度校验，包括比差校验、角差校验、极性验证、频率测量等。同时可以进行波形分析。能够实现脉冲对时和IRIG-B码对时以及IEEE1588对时。另外可以校验传统互感器的比差和角差校验。接口丰富规约齐备。本装置能够针对目前国内外的电子式互感器进行校验，满足电子式互感器模拟小信号、IEC618509-1、IEC618509-2以及IEC618509-2LE、IEC60044FT3国网FT3等，同时具备传统互感器校验的模拟接口，在电子式互感器模拟小信号校验方面，具备电子式电压互感器6.53V、3.253V、1.6253V、43V、23V、13V、电子式电流互感器4V、2V、1V、225mV、200mV、150mV等模拟输出单通道输入自动切换；IEC618509-1、9-2、9-2LE由同一个光纤通道输入，自适应数据帧格式；IEC60044-8FT3和国网FT3LE由同一个光纤通道输入，自适应数据帧格式智能化处理功能。精度高。本系统标准通道采用高精度信号采集卡，具有完善的抗干扰措施以及高精度算法，系统精度达到0.01%，两路模拟信号采样时的同步误差在0.5S以内。简单实用，便携式一体机外部标准通道的电压/电流信号可以直接从标准互感器输出接入校验仪，被校通道的模拟/数字信号可以直接从被校互感器/合并单元接入校验仪。接线简单可靠，校验仪本身自带工控机进行相应的算法，校验结果可以保存为Word/Excel格式，体积小，重量轻，另外校验自带USB和以太网通讯口，便于将校验结果保存到U盘或者电脑上。可扩展性强被校验仪硬件系统具有很强的适用性和通用性，软件功能升级方便简单，可以标准制定的最新进展以及用户需求进行升级。稳定性好。系统可以长期稳定运行，性能的时间稳定性很好，并且充分考虑到了各种运行条件，运行温度范围宽，同时考虑到各种实验异常情况并给出了相应的提示信息。MEDC330电子式互感器校验仪广泛应用于电力、交通、机械以及相关行业内的生产、运行、检测单位以及科研院所和高校。三、主要技术指标_1.参考标准IEC60044-7:1999Instrumenttransformers-Part7:Electronicvoltagetransformers(GB/T20840.7-2007电子式电压互感器)IEC60044-8:2002Instrumenttransformers-Part8：Electroniccurrenttransformer(GB/T20840.8-2007电子式电流互感器)GB1207-2006电压互感器GB1208-2006电流互感器Q/GDW425-2010Thetechnicalspecificationforelectronicvoltagetransformers电子式电压互感器技术规范Q/GDW424-2010Thetechnicalspecificationforelectroniccurrenttransformers电子式电流互感器技术规范Q/GDW426-2010ThetechnicalspecificationformergingunitinSmartSubstation智能变电站合并单元技术规范DL/T860.91-2006/IEC61850-9-1:2003SpecificCommunicationServiceMapping(SCSM)-SampledvaluesoverserialunidirectionalmultidroppointtopointlinkDL/T860.92-2006/IEC61850-9-2:2004SpecificCommunicationServiceMapping(SCSM)-SampledvaluesoverISO/IEC8802-3ImplementationguidelinefordigitalinterfacetoinstrumenttransformersusingIEC61850-9-2JJG313-1994测量用电流互感器检定规程JJG314-1994测量用电压互感器检定规程JJG1021-2007电力互感器坚定规程JJG169-1993互感器校验仪检定规程Q/GDW441-2010智能变电站继电保护技术规范2.使用条件2.1....
