线束作业指导书

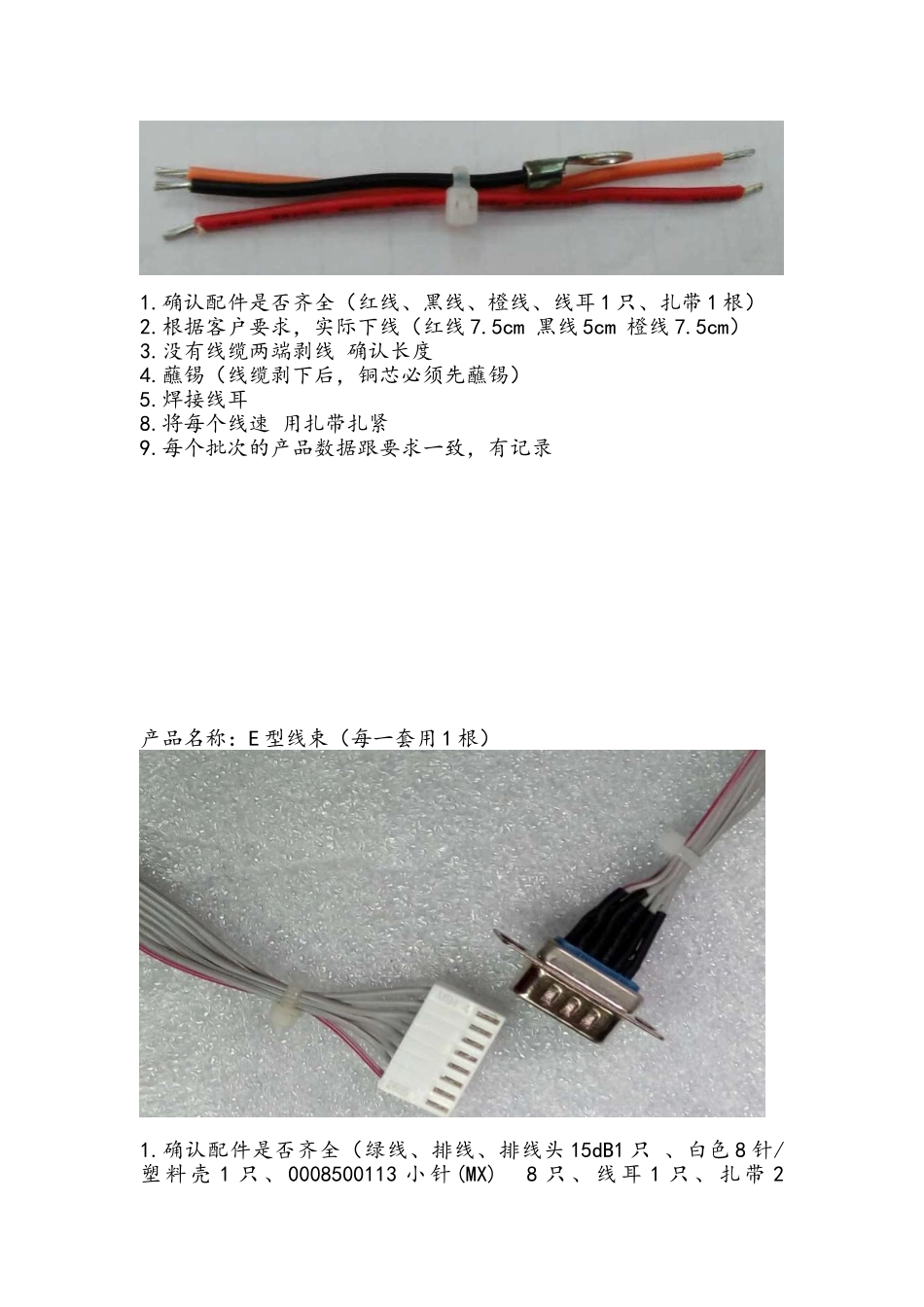

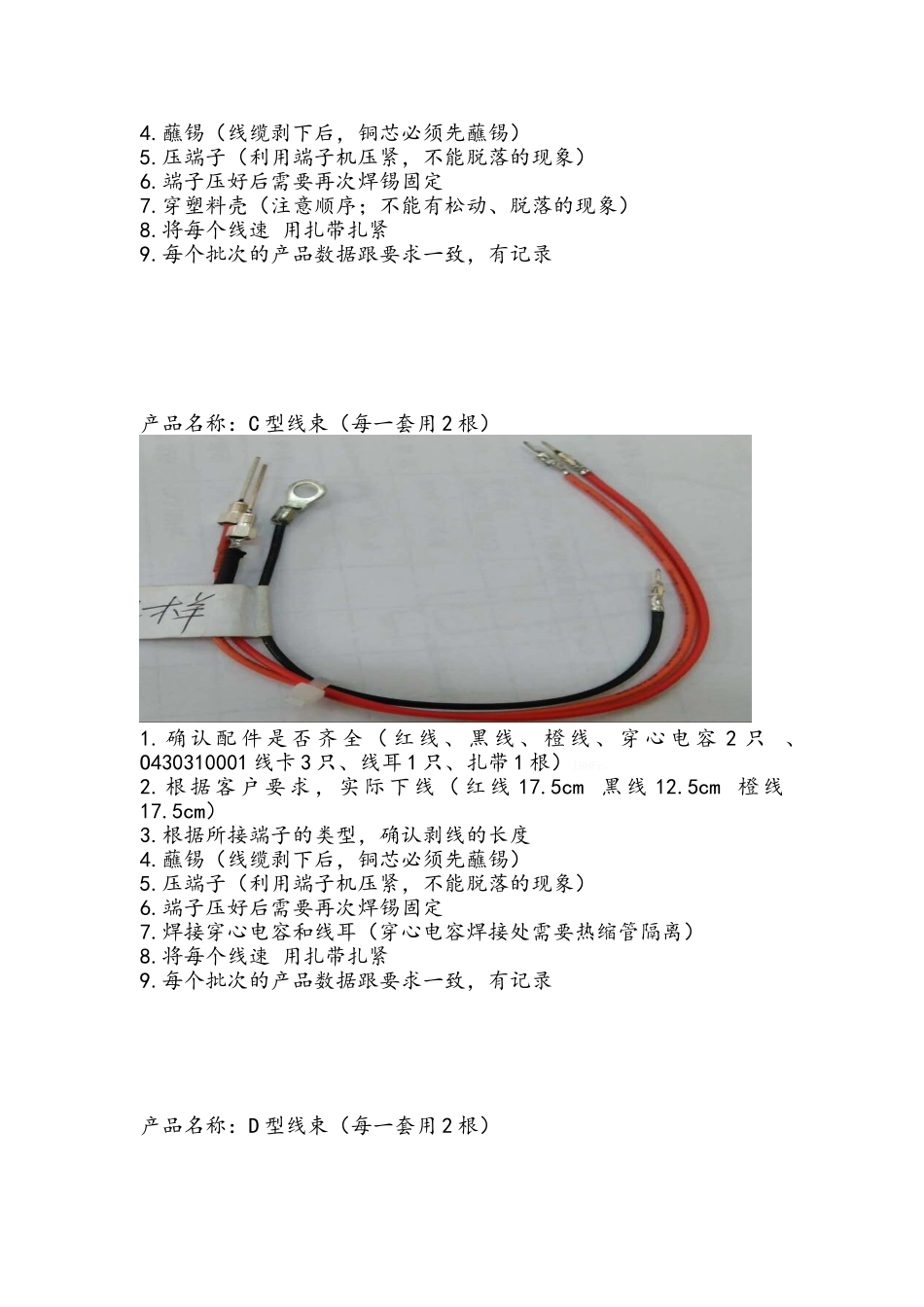

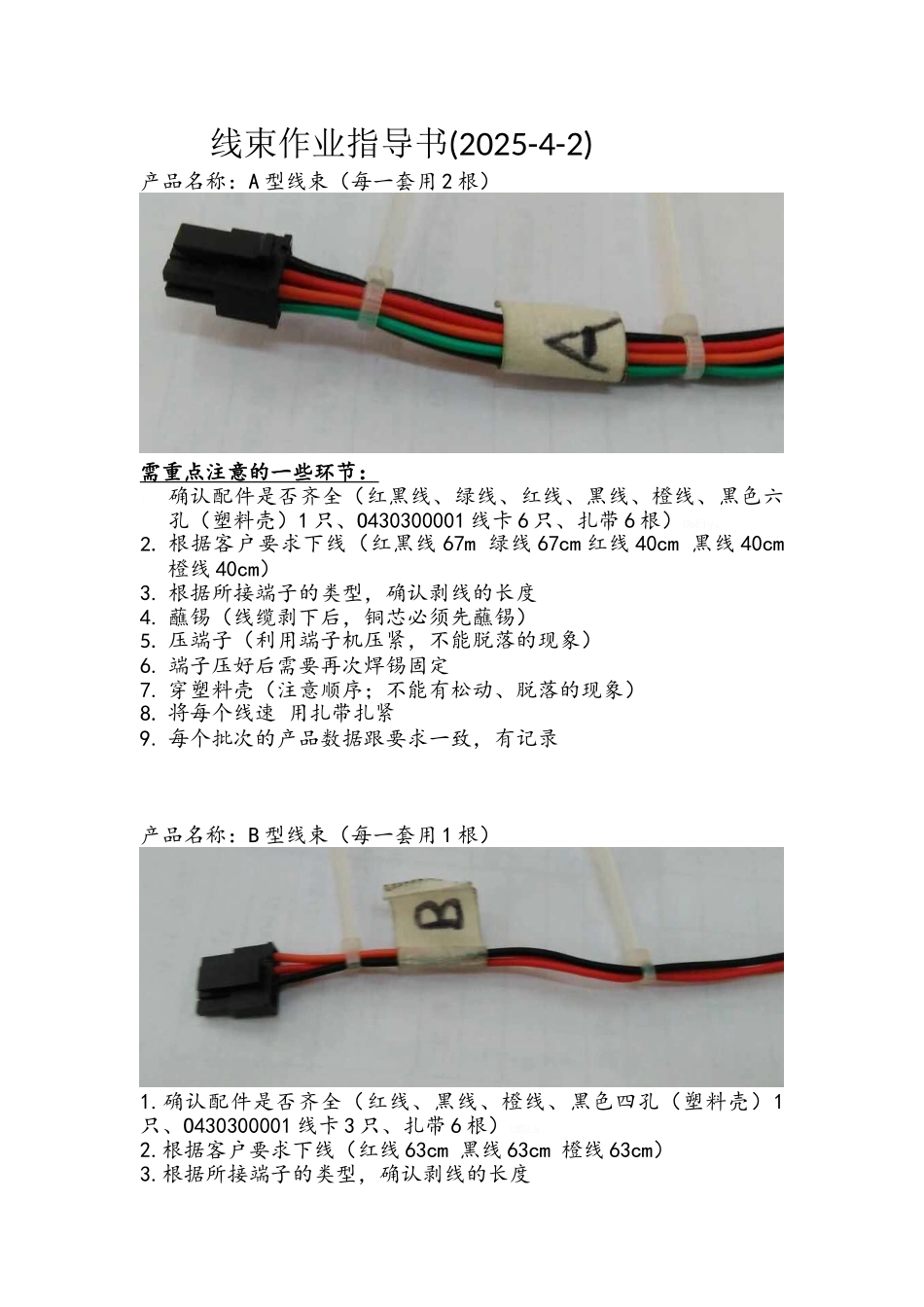

线束作业指导书(2025-4-2)产品名称：A 型线束（每一套用 2 根）需重点注意的一些环节：1. 确认配件是否齐全（红黑线、绿线、红线、黑线、橙线、黑色六孔（塑料壳）1 只、O430300001 线卡 6 只、扎带 6 根）0bEly。2. 根据客户要求下线（红黑线 67m 绿线 67cm 红线 40cm 黑线 40cm 橙线 40cm）3. 根据所接端子的类型，确认剥线的长度4. 蘸锡（线缆剥下后，铜芯必须先蘸锡）5. 压端子（利用端子机压紧，不能脱落的现象）6. 端子压好后需要再次焊锡固定7. 穿塑料壳（注意顺序；不能有松动、脱落的现象）8. 将每个线速 用扎带扎紧 9. 每个批次的产品数据跟要求一致，有记录产品名称：B 型线束（每一套用 1 根）1.确认配件是否齐全（红线、黑线、橙线、黑色四孔（塑料壳）1只、O430300001 线卡 3 只、扎带 6 根）tWGLw。2.根据客户要求下线（红线 63cm 黑线 63cm 橙线 63cm）3.根据所接端子的类型，确认剥线的长度4.蘸锡（线缆剥下后，铜芯必须先蘸锡）5.压端子（利用端子机压紧，不能脱落的现象）6.端子压好后需要再次焊锡固定7.穿塑料壳（注意顺序；不能有松动、脱落的现象）8.将每个线速 用扎带扎紧 9.每个批次的产品数据跟要求一致，有记录产品名称：C 型线束（每一套用 2 根）1. 确 认 配 件 是 否 齐 全 （ 红 线 、 黑 线 、 橙 线 、 穿 心 电 容 2 只 、O430310001 线卡 3 只、线耳 1 只、扎带 1 根）lBHFc。2.根据客户要求，实际下线（ 红线 17.5cm 黑线 12.5cm 橙线17.5cm）3.根据所接端子的类型，确认剥线的长度4.蘸锡（线缆剥下后，铜芯必须先蘸锡）5.压端子（利用端子机压紧，不能脱落的现象）6.端子压好后需要再次焊锡固定7.焊接穿心电容和线耳（穿心电容焊接处需要热缩管隔离） 8.将每个线速 用扎带扎紧 9.每个批次的产品数据跟要求一致，有记录产品名称：D 型线束（每一套用 2 根）1.确认配件是否齐全（红线、黑线、橙线、线耳 1 只、扎带 1 根）2.根据客户要求，实际下线（红线 7.5cm 黑线 5cm 橙线 7.5cm）3.没有线缆两端剥线 确认长度4.蘸锡（线缆剥下后，铜芯必须先蘸锡）5.焊接线耳8.将每个线速 用扎带扎紧 9.每个批次的产品数据跟要求一致，有记录产品名称：E 型线束（每一套用 1 根）1.确认配件是否齐全（绿线、排线、排线头 15dB1 只 、白色 8 针/塑 料 壳 1 只 、 0008500113 小 针 (MX) 8 只 ...
