线路深基坑开挖专项施工方案

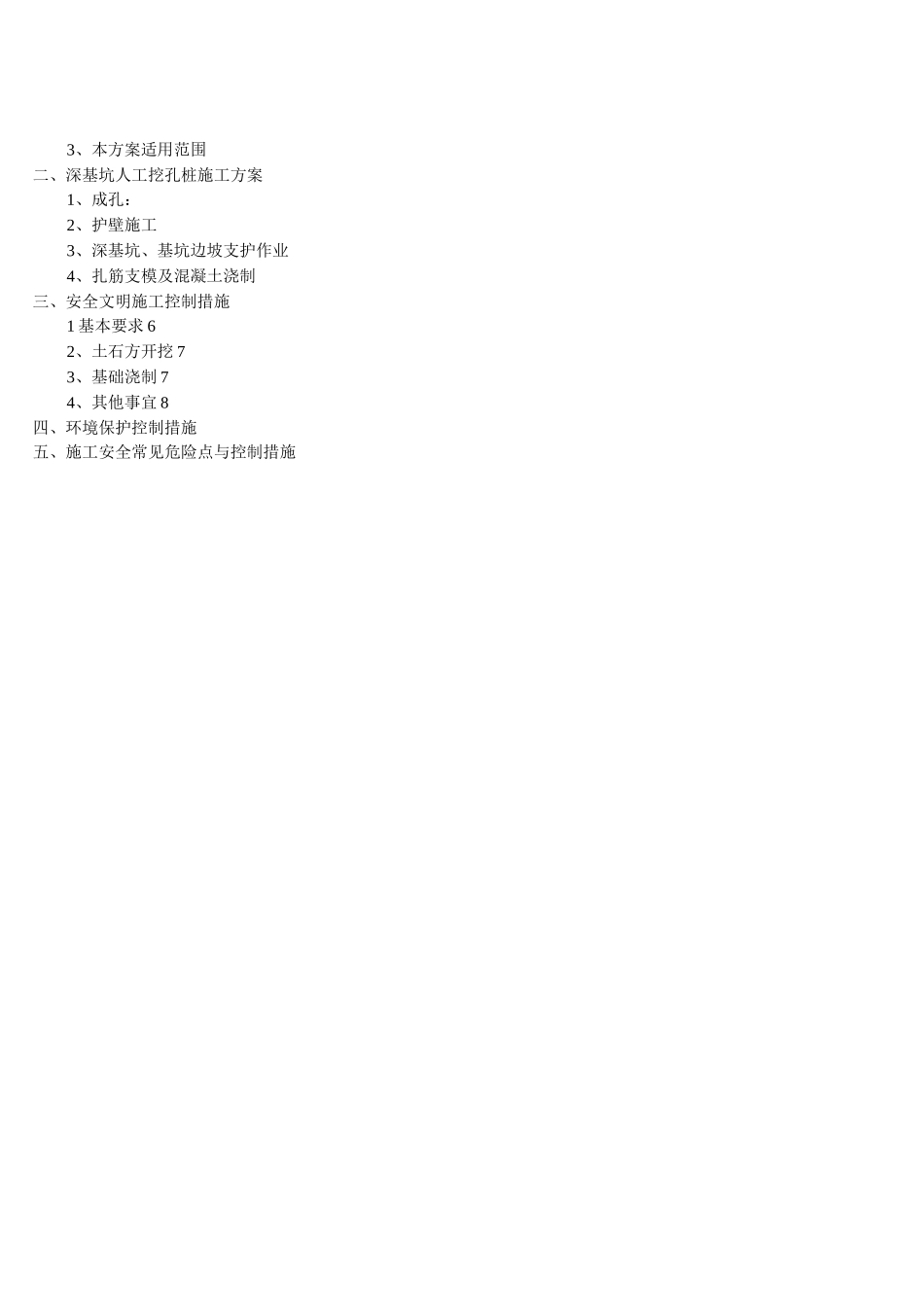

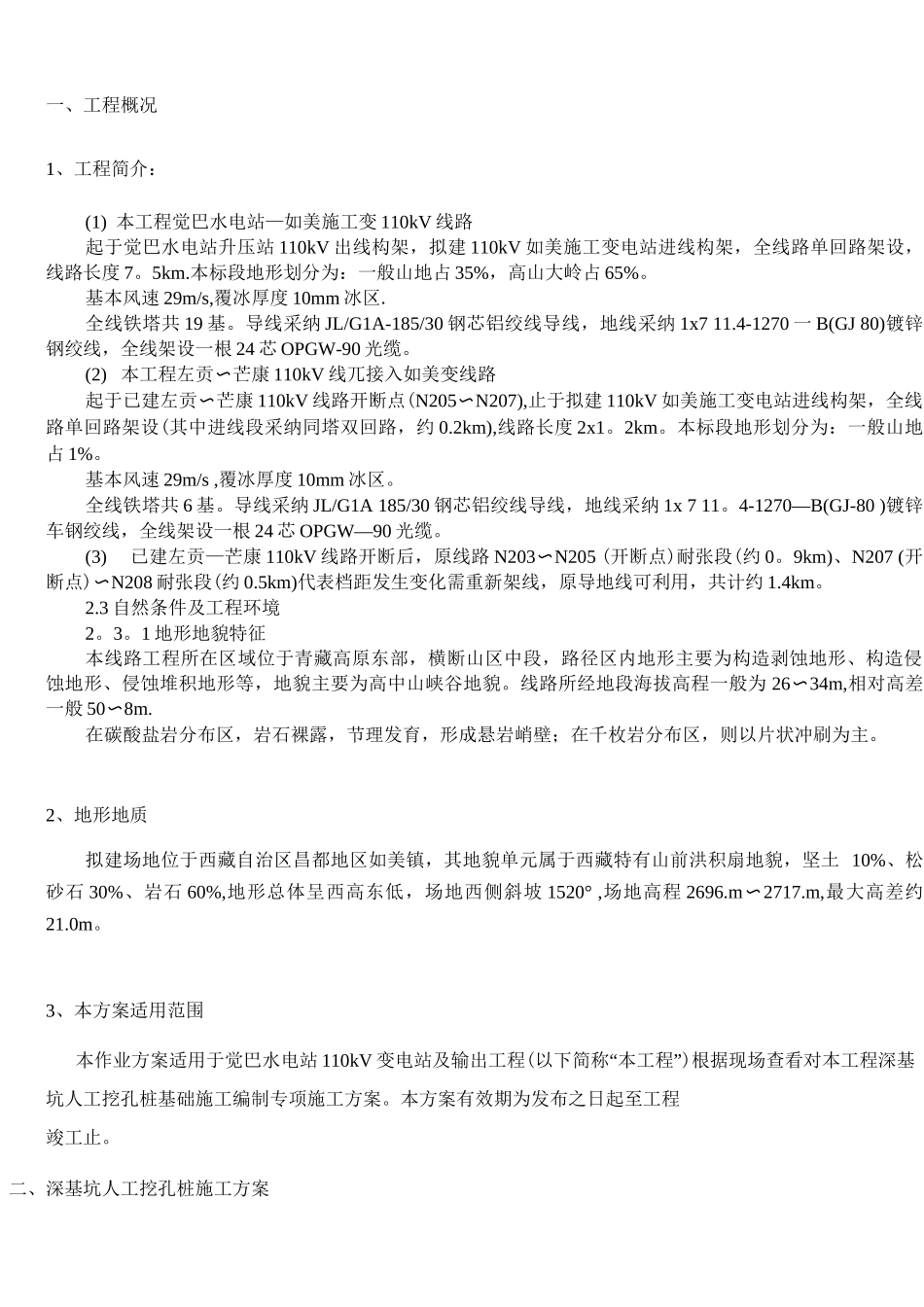

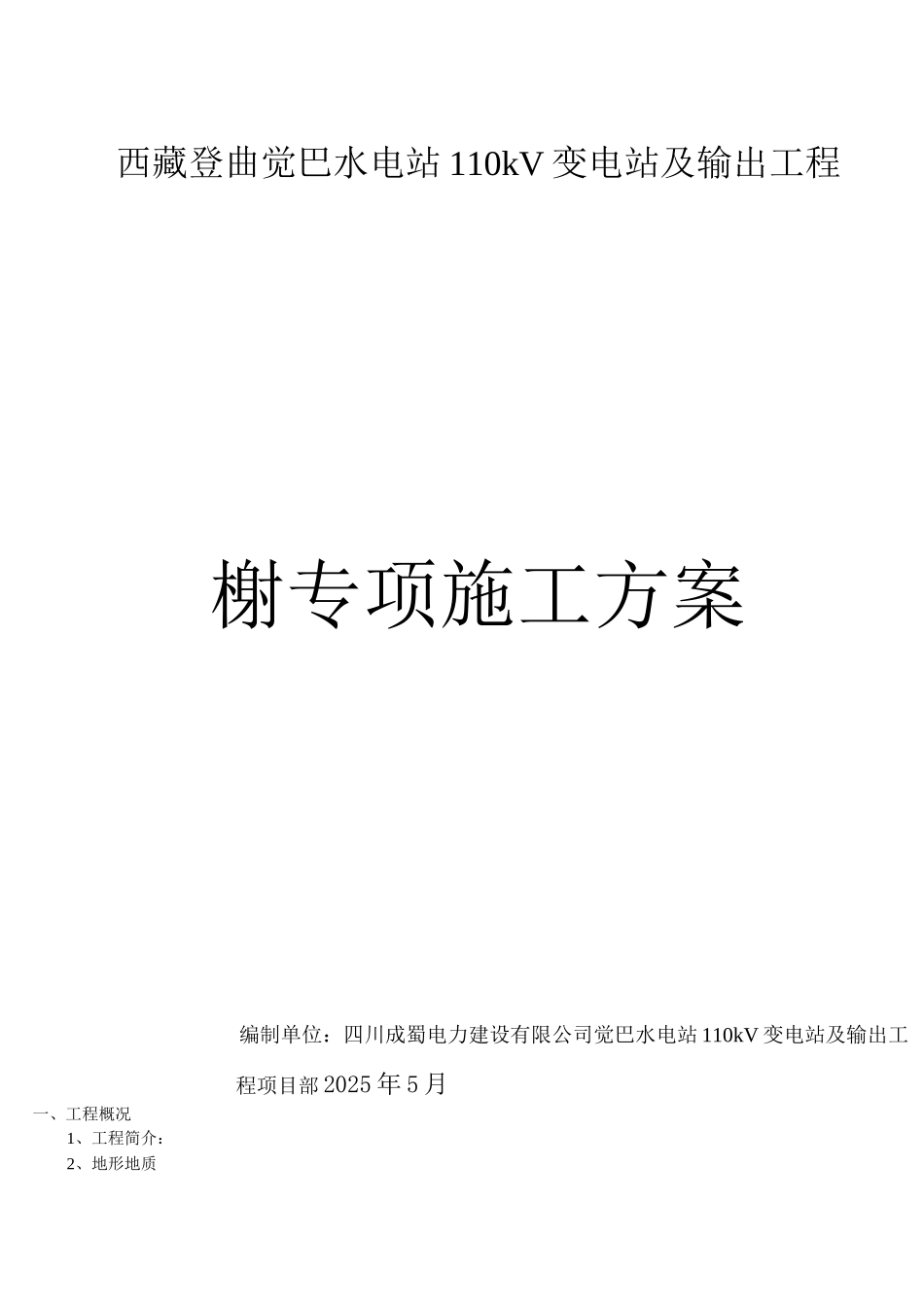

西藏登曲觉巴水电站 110kV 变电站及输出工程榭专项施工方案编制单位：四川成蜀电力建设有限公司觉巴水电站 110kV 变电站及输出工程项目部 2025 年 5 月一、工程概况1、工程简介： 2、地形地质3、本方案适用范围二、深基坑人工挖孔桩施工方案1、成孔： 2、护壁施工3、深基坑、基坑边坡支护作业 4、扎筋支模及混凝土浇制三、安全文明施工控制措施 1 基本要求 62、土石方开挖 73、基础浇制 74、其他事宜 8四、环境保护控制措施五、施工安全常见危险点与控制措施 一、工程概况1、工程简介：(1) 本工程觉巴水电站—如美施工变 110kV 线路起于觉巴水电站升压站 110kV 出线构架，拟建 110kV 如美施工变电站进线构架，全线路单回路架设，线路长度 7。5km.本标段地形划分为：一般山地占 35%，高山大岭占 65%。基本风速 29m/s,覆冰厚度 10mm 冰区.全线铁塔共 19 基。导线采纳 JL/G1A-185/30 钢芯铝绞线导线，地线采纳 1x7 11.4-1270 一 B(GJ 80)镀锌钢绞线，全线架设一根 24 芯 OPGW-90 光缆。(2) 本工程左贡芒康〜110kV 线兀接入如美变线路起于已建左贡芒康〜110kV 线路开断点(N205〜N207),止于拟建 110kV 如美施工变电站进线构架，全线路单回路架设(其中进线段采纳同塔双回路，约 0.2km),线路长度 2x1。2km。本标段地形划分为：一般山地占 1%。基本风速 29m/s ,覆冰厚度 10mm 冰区。全线铁塔共 6 基。导线采纳 JL/G1A 185/30 钢芯铝绞线导线，地线采纳 1x 7 11。4-1270—B(GJ-80 )镀锌车钢绞线，全线架设一根 24 芯 OPGW—90 光缆。(3)已建左贡—芒康 110kV 线路开断后，原线路 N203〜N205 (开断点)耐张段(约 0。9km)、N207 (开断点)〜N208 耐张段(约 0.5km)代表档距发生变化需重新架线，原导地线可利用，共计约 1.4km。2.3 自然条件及工程环境2。3。1 地形地貌特征本线路工程所在区域位于青藏高原东部，横断山区中段，路径区内地形主要为构造剥蚀地形、构造侵蚀地形、侵蚀堆积地形等，地貌主要为高中山峡谷地貌。线路所经地段海拔高程一般为 26〜34m,相对高差一般 50〜8m.在碳酸盐岩分布区，岩石裸露，节理发育，形成悬岩峭壁；在千枚岩分布区，则以片状冲刷为主。2、地形地质拟建场地位于西藏自治区昌都地区如美镇，其地貌单元属于西藏特有山前洪积扇地貌，坚土 10%、松砂石 30%、岩石 60%,地形总体呈西高东低，场地西侧斜坡 1520° ,场地高程 2696.m〜2717.m,...
