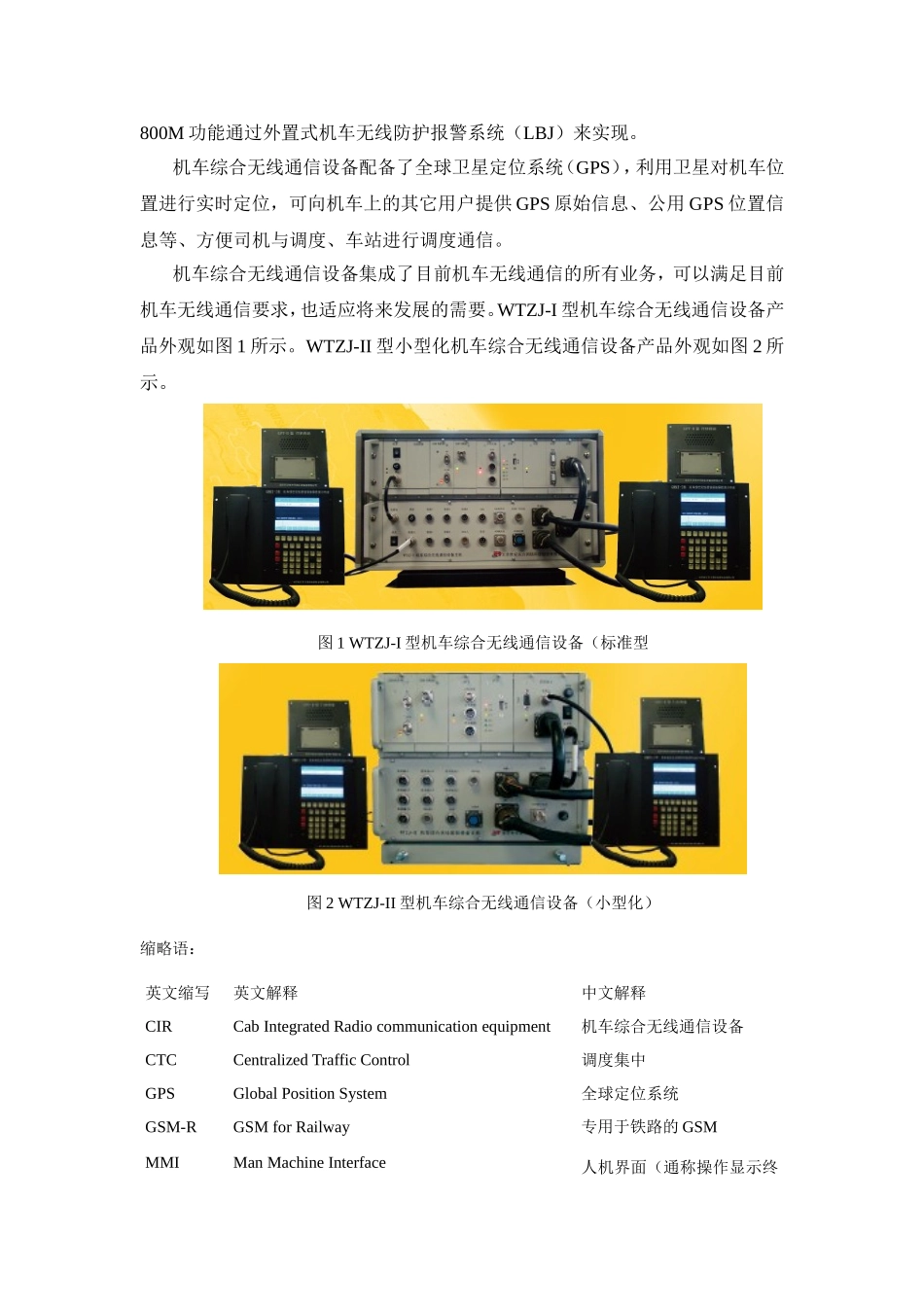

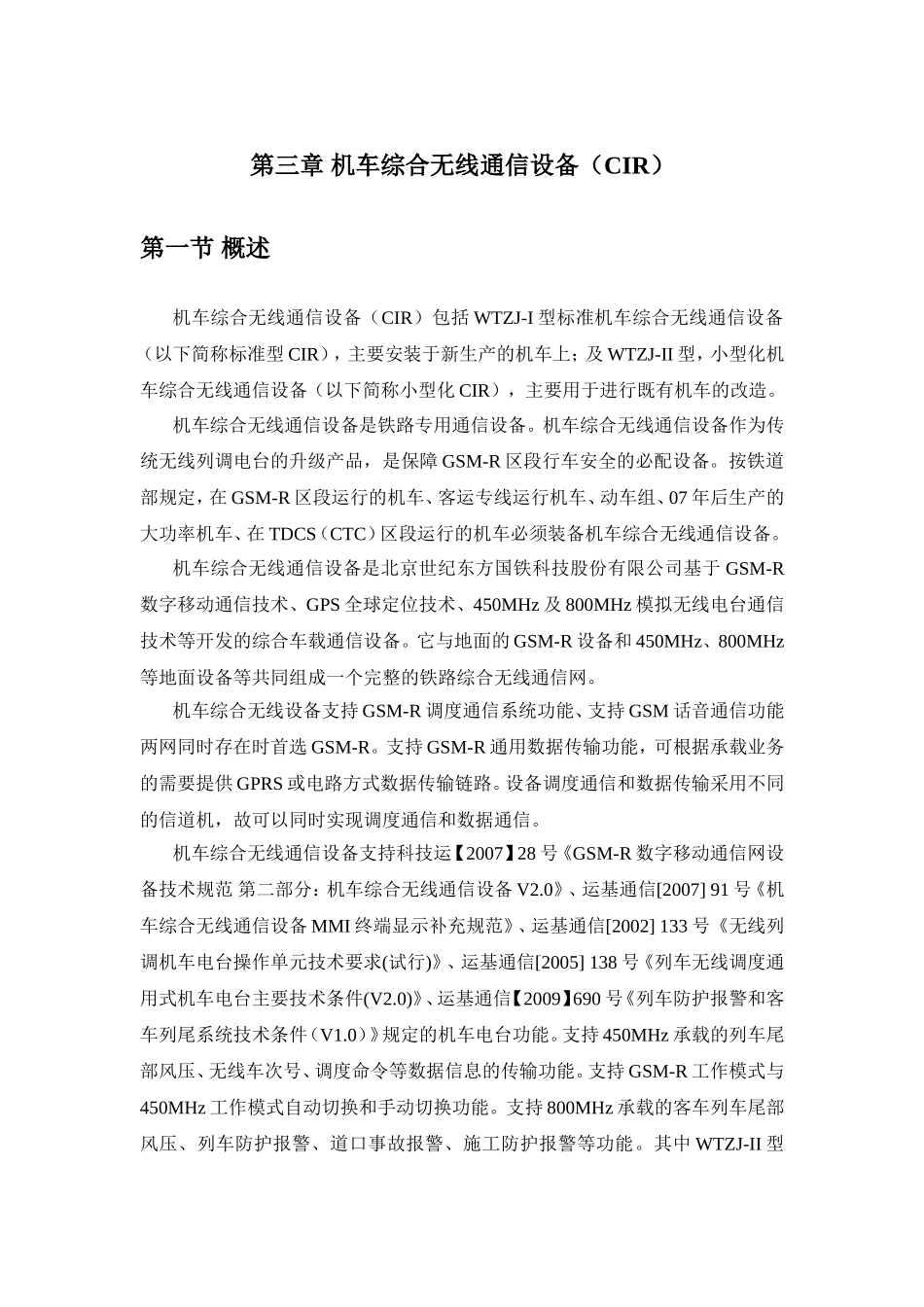

第三章机车综合无线通信设备（CIR）第一节概述机车综合无线通信设备（CIR）包括WTZJ-I型标准机车综合无线通信设备（以下简称标准型CIR），主要安装于新生产的机车上；及WTZJ-II型，小型化机车综合无线通信设备（以下简称小型化CIR），主要用于进行既有机车的改造。机车综合无线通信设备是铁路专用通信设备。机车综合无线通信设备作为传统无线列调电台的升级产品，是保障GSM-R区段行车安全的必配设备。按铁道部规定，在GSM-R区段运行的机车、客运专线运行机车、动车组、07年后生产的大功率机车、在TDCS（CTC）区段运行的机车必须装备机车综合无线通信设备。机车综合无线通信设备是北京世纪东方国铁科技股份有限公司基于GSM-R数字移动通信技术、GPS全球定位技术、450MHz及800MHz模拟无线电台通信技术等开发的综合车载通信设备。它与地面的GSM-R设备和450MHz、800MHz等地面设备等共同组成一个完整的铁路综合无线通信网。机车综合无线设备支持GSM-R调度通信系统功能、支持GSM话音通信功能两网同时存在时首选GSM-R。支持GSM-R通用数据传输功能，可根据承载业务的需要提供GPRS或电路方式数据传输链路。设备调度通信和数据传输采用不同的信道机，故可以同时实现调度通信和数据通信。机车综合无线通信设备支持科技运【2007】28号《GSM-R数字移动通信网设备技术规范第二部分：机车综合无线通信设备V2.0》、运基通信[2007]91号《机车综合无线通信设备MMI终端显示补充规范》、运基通信[2002]133号《无线列调机车电台操作单元技术要求(试行)》、运基通信[2005]138号《列车无线调度通用式机车电台主要技术条件(V2.0)》、运基通信【2009】690号《列车防护报警和客车列尾系统技术条件（V1.0）》规定的机车电台功能。支持450MHz承载的列车尾部风压、无线车次号、调度命令等数据信息的传输功能。支持GSM-R工作模式与450MHz工作模式自动切换和手动切换功能。支持800MHz承载的客车列车尾部风压、列车防护报警、道口事故报警、施工防护报警等功能。其中WTZJ-II型800M功能通过外置式机车无线防护报警系统（LBJ）来实现。机车综合无线通信设备配备了全球卫星定位系统（GPS），利用卫星对机车位置进行实时定位，可向机车上的其它用户提供GPS原始信息、公用GPS位置信息等、方便司机与调度、车站进行调度通信。机车综合无线通信设备集成了目前机车无线通信的所有业务，可以满足目前机车无线通信要求，也适应将来发展的需要。WTZJ-I型机车综合无线通信设备产品外观如图1所示。WTZJ-II型小型化机车综合无线通信设备产品外观如图2所示。图1WTZJ-I型机车综合无线通信设备（标准型图2WTZJ-II型机车综合无线通信设备（小型化）缩略语：英文缩写英文解释中文解释CIRCabIntegratedRadiocommunicationequipment机车综合无线通信设备CTCCentralizedTrafficControl调度集中GPSGlobalPositionSystem全球定位系统GSM-RGSMforRailway专用于铁路的GSMMMIManMachineInterface人机界面（通称操作显示终端）TDCSTrainDispatchingCommandSystem列车调度指挥系统TAX机车安全信息综合监测装置GROSGPRSHomeInterfaceServerGPRS归属服务器GRISGPRSInterfaceServerGPRS接口服务器DMSTheDynamicMonitoringSystemofTrainControlEquipments列控设备动态监测装置GPRSGeneralPacketRadioService通用分组无线业务MTBFMeanTimeBetweenFailure平均无故障时间UDPUserDatagramProtocol用户数据报协议APNAccessPointName接入点名称ACAffirmCenter确认中心PTTPushToTalk即按即讲第二节系统组成标准型CIR由主机、操作显示终端（以下简称MMI）、送（受）话器、扬声器、打印终端、连接电缆、天馈单元及机车数据采集编码器等构成。设备构成原理框图见图3。图3设备构成原理框图2.1主机包括机柜、A子架、B子架。A子架包括主控单元、电源单元、电池单元、卫星定位单元、GSM-R话音单元、GSM-R数据单元、高速数据单元、记录单元；B子架包括接口单元、450MHz机车电台单元、800MHz列尾和列车安全预警车载电台（简称800MHz车载电台）单元等，子架内各单元装配位置见图4。小型化CIR的800MHz车载电台（LBJ）外置式安装。注：受安装条件限制时450MHz机车电台、800...
