结构梁钢筋算量方法VIP专享

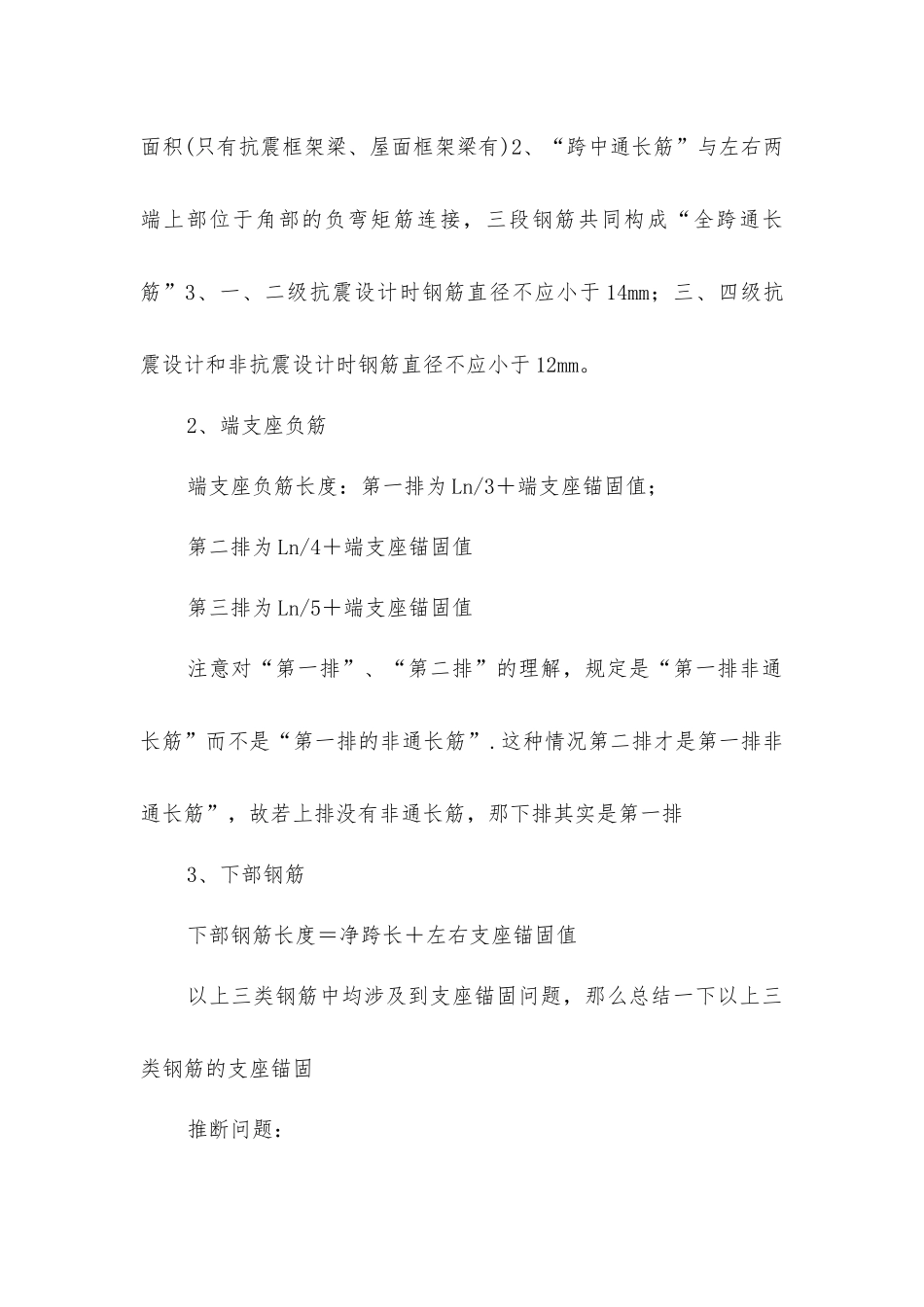

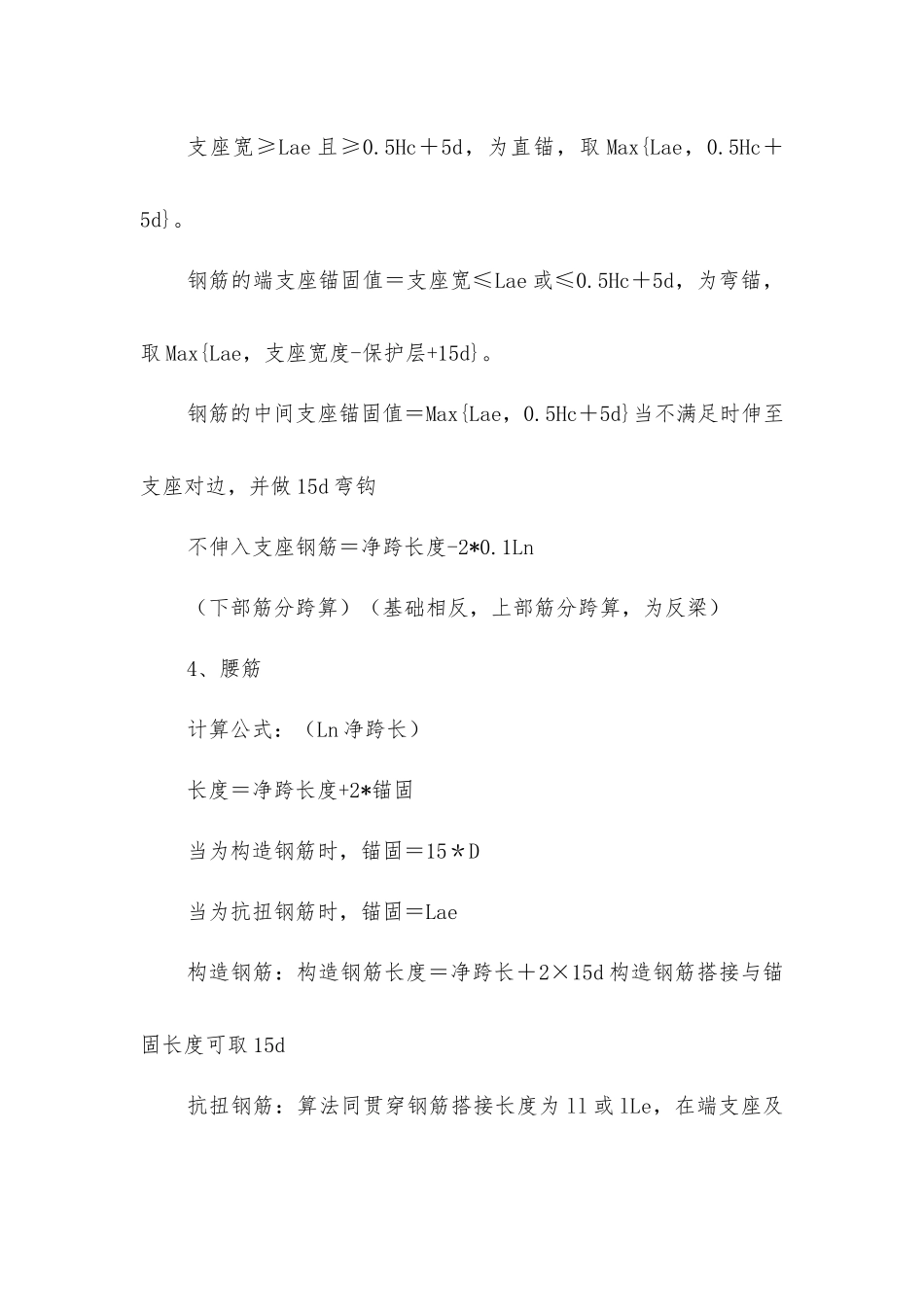

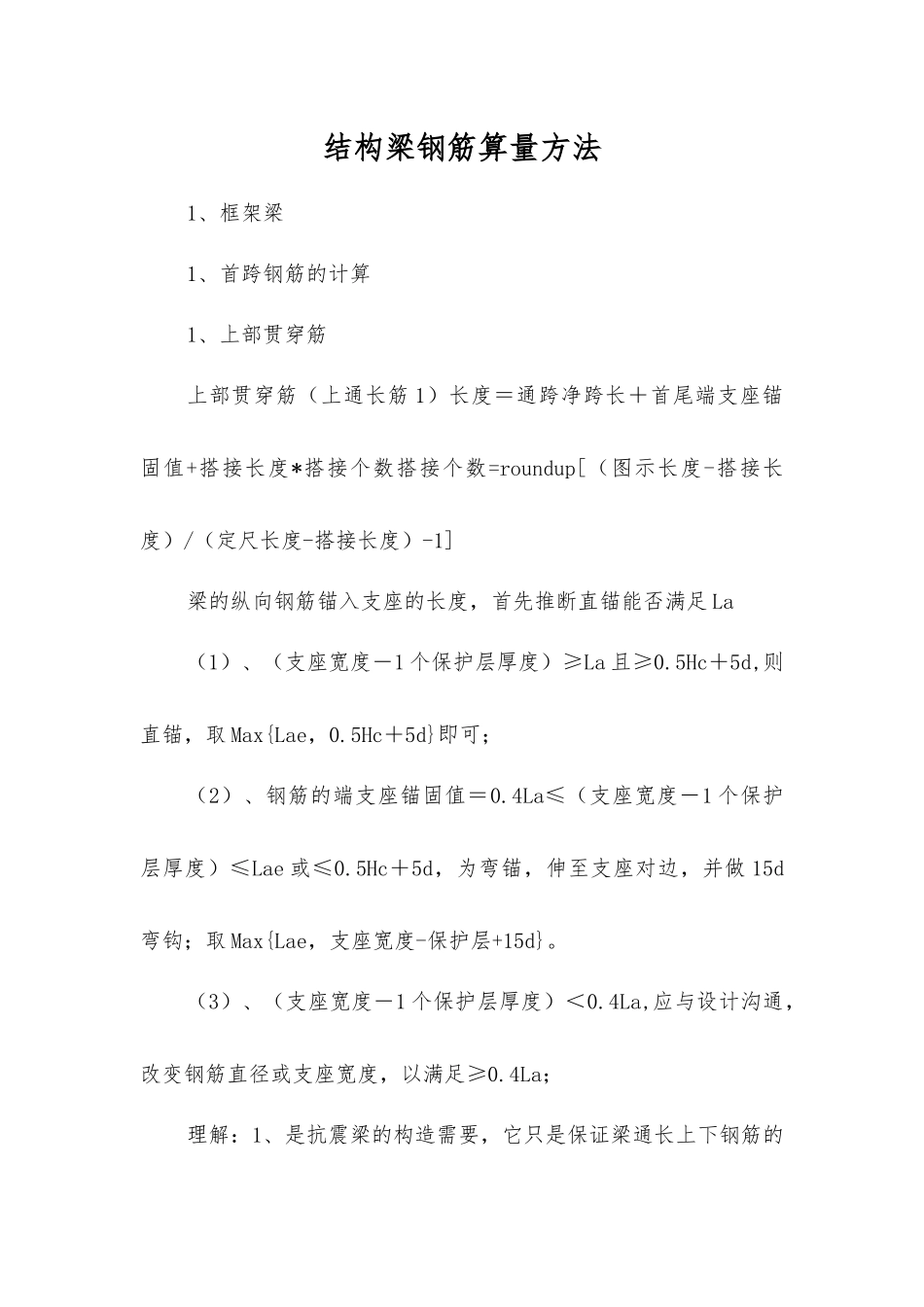

结构梁钢筋算量方法1、框架梁1、首跨钢筋的计算1、上部贯穿筋上部贯穿筋（上通长筋 1）长度＝通跨净跨长＋首尾端支座锚固值+搭接长度*搭接个数搭接个数=roundup[（图示长度-搭接长度）/（定尺长度-搭接长度）-1]梁的纵向钢筋锚入支座的长度，首先推断直锚能否满足 La（1）、（支座宽度－1 个保护层厚度）≥La 且≥0.5Hc＋5d,则直锚，取 Max{Lae，0.5Hc＋5d}即可；（2）、钢筋的端支座锚固值＝0.4La≤（支座宽度－1 个保护层厚度）≤Lae 或≤0.5Hc＋5d，为弯锚，伸至支座对边，并做 15d弯钩；取 Max{Lae，支座宽度-保护层+15d}。（3）、（支座宽度－1 个保护层厚度）＜0.4La,应与设计沟通，改变钢筋直径或支座宽度，以满足≥0.4La；理解：1、是抗震梁的构造需要，它只是保证梁通长上下钢筋的面积(只有抗震框架梁、屋面框架梁有)2、“跨中通长筋”与左右两端上部位于角部的负弯矩筋连接，三段钢筋共同构成“全跨通长筋”3、一、二级抗震设计时钢筋直径不应小于 14mm；三、四级抗震设计和非抗震设计时钢筋直径不应小于 12mm。2、端支座负筋端支座负筋长度：第一排为 Ln/3＋端支座锚固值；第二排为 Ln/4＋端支座锚固值第三排为 Ln/5＋端支座锚固值注意对“第一排”、“第二排”的理解，规定是“第一排非通长筋”而不是“第一排的非通长筋”.这种情况第二排才是第一排非通长筋”，故若上排没有非通长筋，那下排其实是第一排3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固推断问题：支座宽≥Lae 且≥0.5Hc＋5d，为直锚，取 Max{Lae，0.5Hc＋5d}。钢筋的端支座锚固值＝支座宽≤Lae 或≤0.5Hc＋5d，为弯锚，取 Max{Lae，支座宽度-保护层+15d}。钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d}当不满足时伸至支座对边，并做 15d 弯钩不伸入支座钢筋＝净跨长度-2*0.1Ln（下部筋分跨算）（基础相反，上部筋分跨算，为反梁）4、腰筋计算公式：（Ln 净跨长）长度＝净跨长度+2*锚固当为构造钢筋时，锚固＝15＊D当为抗扭钢筋时，锚固＝Lae构造钢筋：构造钢筋长度＝净跨长＋2×15d 构造钢筋搭接与锚固长度可取 15d抗扭钢筋：算法同贯穿钢筋搭接长度为 ll 或 lLe，在端支座及中间支座锚固长度均≧lae(≧la)腰筋搭接处箍筋加密的问题：参见 03G101 补充修订版第 54 页：当梁纵筋（不包括侧面 G 打头的构造筋）采纳绑扎搭接接长时，箍筋应加密，其要求同第 4...
