结构转换层大梁模板及支撑设计

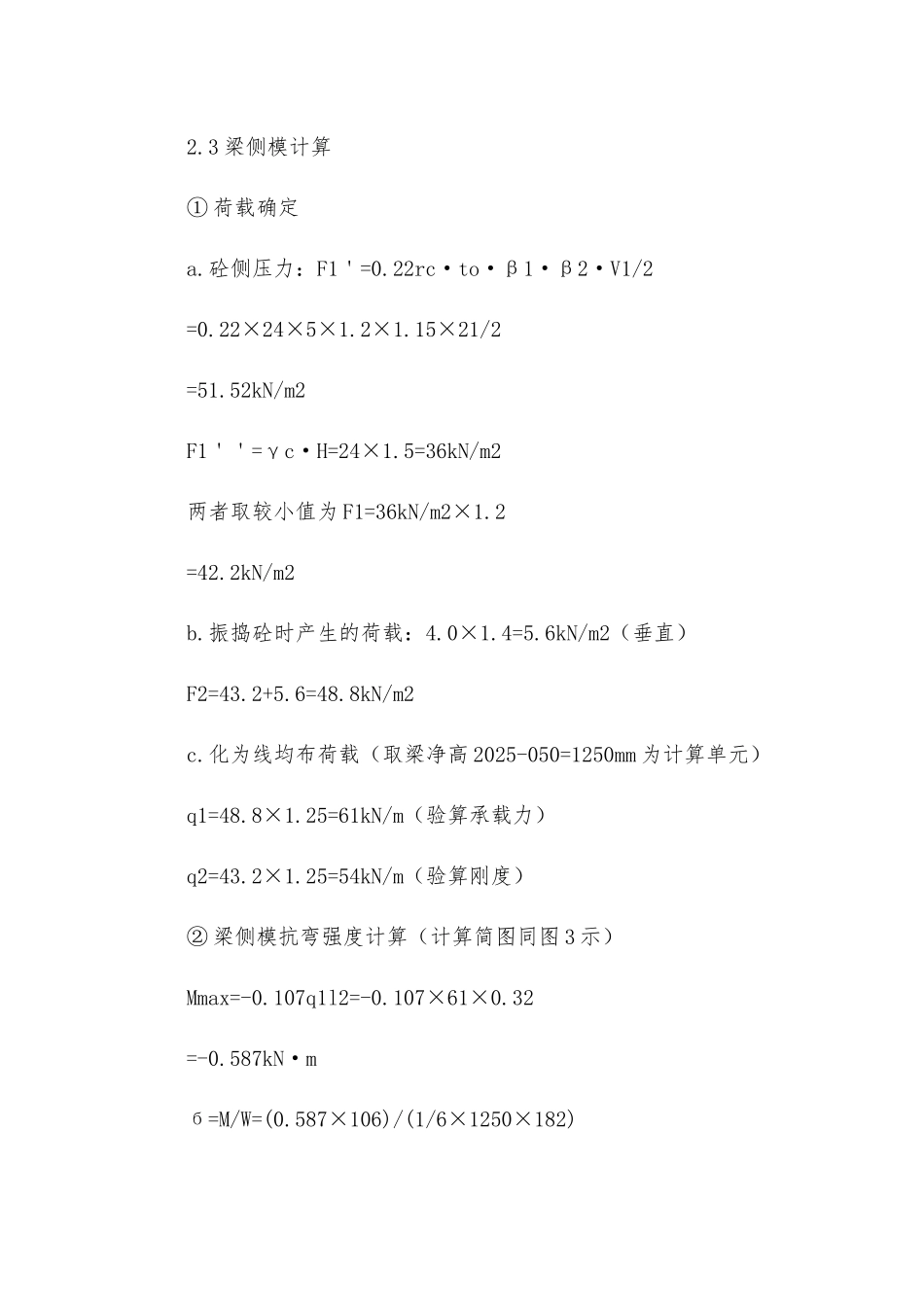

结构转换层大梁模板及支撑设计1．工程概况厦门金秋豪园工程总建筑面积 26405m2，地下室 1 层地上结构29 层，其中裙楼 2 层作为商场，建筑总高度 98.8m。本工程第 3 层作 为 结 构 转 换 层 ， 层 高 为 4.8m ， 转 换 层 大 梁 最 大 截 面 尺 寸b×h=600mm×1500mm，跨度 9.6m，转换层楼板厚 250mm。大梁模板制定用 18mm 厚胶合板，支撑模板的横向搁栅采纳 70mm×100mm 方木，间距 300mm；纵向搁栅采纳 100mm×150mm 方木，间距 800mm。梁底支撑采纳 MF1219 型门架，平行于梁轴线设置，门架间距 600mm，跨距 800mm，具体详见图 1 所示。图 1 大梁支撑纵剖面示意2．大梁模板设计计算2.1 荷载确定① 模板及支架自重：1.0×1.2×0.6=0.72kN/m（模板及支架自重标准值取 1.0kN/m2）② 新浇筑砼自重：24×1.2×0.6×1.5=29.92kN/m③ 钢筋自重：2.6×1.2×0.6×1.5=2.81kN/m（钢筋自重标准值根据实际配筋实行 2.6kN/m3）④ 振捣砼时产生荷载：2.0×1.4×0.6=1.68kN/m（水平）2.2 梁底模计算按四跨等距连续梁计算，其计算简图如图 2。图 2 梁底模（侧模）计算简图① 梁底模抗弯承载力计算：Mmax=-0.107q1l2=-0.107×31.13×0.32=-0.30kN·mб=M/W=(0.30×106)/(1/6×600×182)=9.25N/mm2＜fm=13N/mm2强度满足要求。② 梁底模挠度计算I=(1/12)b·h3=1/12×600×183=XXXmm4νmax=0.632·(q2l4)/100EI=(0.632×29.45×3004)/(100×9×103×XXX)=0.57mm[ν]=l/400=306/400=0.75mmνmax＜[ν]，刚度满足要求。2.3 梁侧模计算① 荷载确定a.砼侧压力：F1＇=0.22rc·to·β1·β2·V1/2=0.22×24×5×1.2×1.15×21/2=51.52kN/m2F1＇＇=γc·H=24×1.5=36kN/m2两者取较小值为 F1=36kN/m2×1.2=42.2kN/m2b.振捣砼时产生的荷载：4.0×1.4=5.6kN/m2（垂直）F2=43.2+5.6=48.8kN/m2c.化为线均布荷载（取梁净高 2025-050=1250mm 为计算单元）q1=48.8×1.25=61kN/m（验算承载力）q2=43.2×1.25=54kN/m（验算刚度）② 梁侧模抗弯强度计算（计算简图同图 3 示）Mmax=-0.107q1l2=-0.107×61×0.32=-0.587kN·mб=M/W=(0.587×106)/(1/6×1250×182)=8.7N/mm2＜fm=13N/mm2强度满足要求。③ 梁底模挠度计算I=(1/12)b·h3=1/12×1250×183=XXXmm4υmax=0.632·(q2t4)/100EI·0.632×(54×3004)/(100×9×103×XXX)=0.51mm＜[υ]=l/400=0.75mm刚度满足要求。2.4 竖挡计算① 荷 载 确 定 （ 竖 ...
