给水排水工程施工方法及技术措施

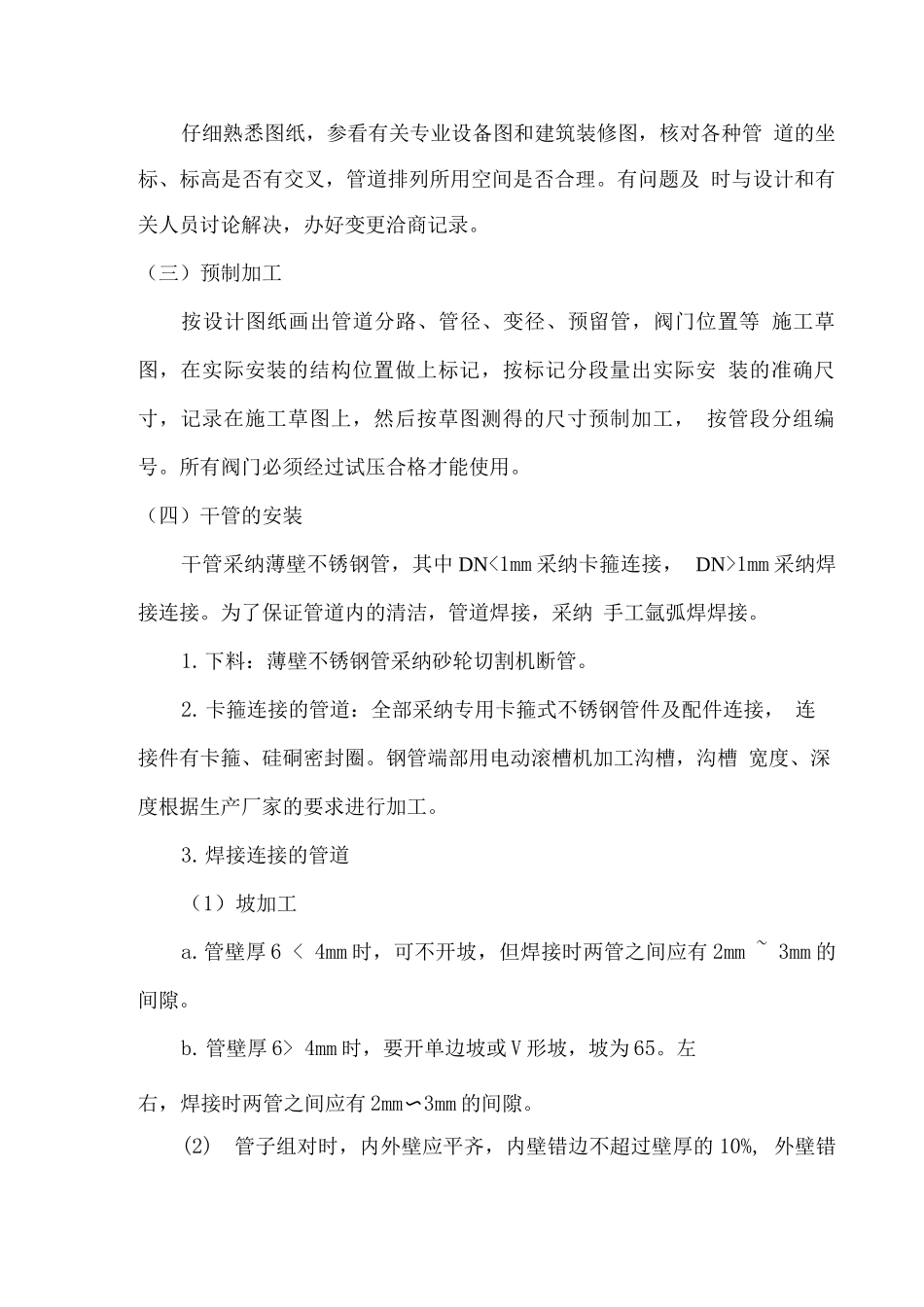

给水排水工程施工方法及技术措施一、给水排水设备的安装本工程的给水排水设备有全自动变频供水设备、不锈钢水箱、潜 污排水泵，均设在地下室二层。用吊车将全自动变频供水设备、水泵等吊放在一层楼板上，然后 采纳手动叉车，从车道慢慢地向地下室移动，直至运送到地下室二层 水泵房后就近就位。不锈钢水箱在地下室二层就地制作，根据方形给水箱标准图进行 制作安装。全自动变频供水设备应根据设备的技术说明进行安装。潜水泵根据图纸位置用支架直接固定。水泵安装要求参照消防泵的安装要求。二、给水管道的安装本工程室内给水干管（DN>50mm ）采纳薄壁不锈钢管，其中 DN < 1mm采纳卡箍连接，DN>1mm 采纳焊接连接；支管（DN<50mm） 采纳钢塑复合管。给水干管工作压力：一区为 0.60MPa,二三区为 1.10MPa,四五区为1.80MPa。每层给水支管工作压力为 0.60MPa。（一）工艺流程安装准备 T 预制加工一干管安装 T 立管安装 T 支管安装 T 管道 防腐和保温 T 管道冲洗、试压（二）安装准备仔细熟悉图纸，参看有关专业设备图和建筑装修图，核对各种管 道的坐标、标高是否有交叉，管道排列所用空间是否合理。有问题及 时与设计和有关人员讨论解决，办好变更洽商记录。（三）预制加工按设计图纸画出管道分路、管径、变径、预留管，阀门位置等 施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安 装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工， 按管段分组编号。所有阀门必须经过试压合格才能使用。（四）干管的安装干管采纳薄壁不锈钢管，其中 DN<1mm 采纳卡箍连接， DN>1mm 采纳焊接连接。为了保证管道内的清洁，管道焊接，采纳 手工氩弧焊焊接。1.下料：薄壁不锈钢管采纳砂轮切割机断管。2.卡箍连接的管道：全部采纳专用卡箍式不锈钢管件及配件连接， 连接件有卡箍、硅硐密封圈。钢管端部用电动滚槽机加工沟槽，沟槽 宽度、深度根据生产厂家的要求进行加工。3.焊接连接的管道（1）坡加工a.管壁厚 6 < 4mm 时，可不开坡，但焊接时两管之间应有 2mm ~ 3mm 的间隙。b.管壁厚 6> 4mm 时，要开单边坡或 V 形坡，坡为 65。左右，焊接时两管之间应有 2mm〜3mm 的间隙。(2)管子组对时，内外壁应平齐，内壁错边不超过壁厚的 10%, 外壁错边不超过壁厚的 25%，错边总量不超过 2mm。(3)管材与法兰盘焊接，采纳手工电弧焊。先将管材插入法兰 盘内，先点焊 2 点〜3 点再用角尺找...
