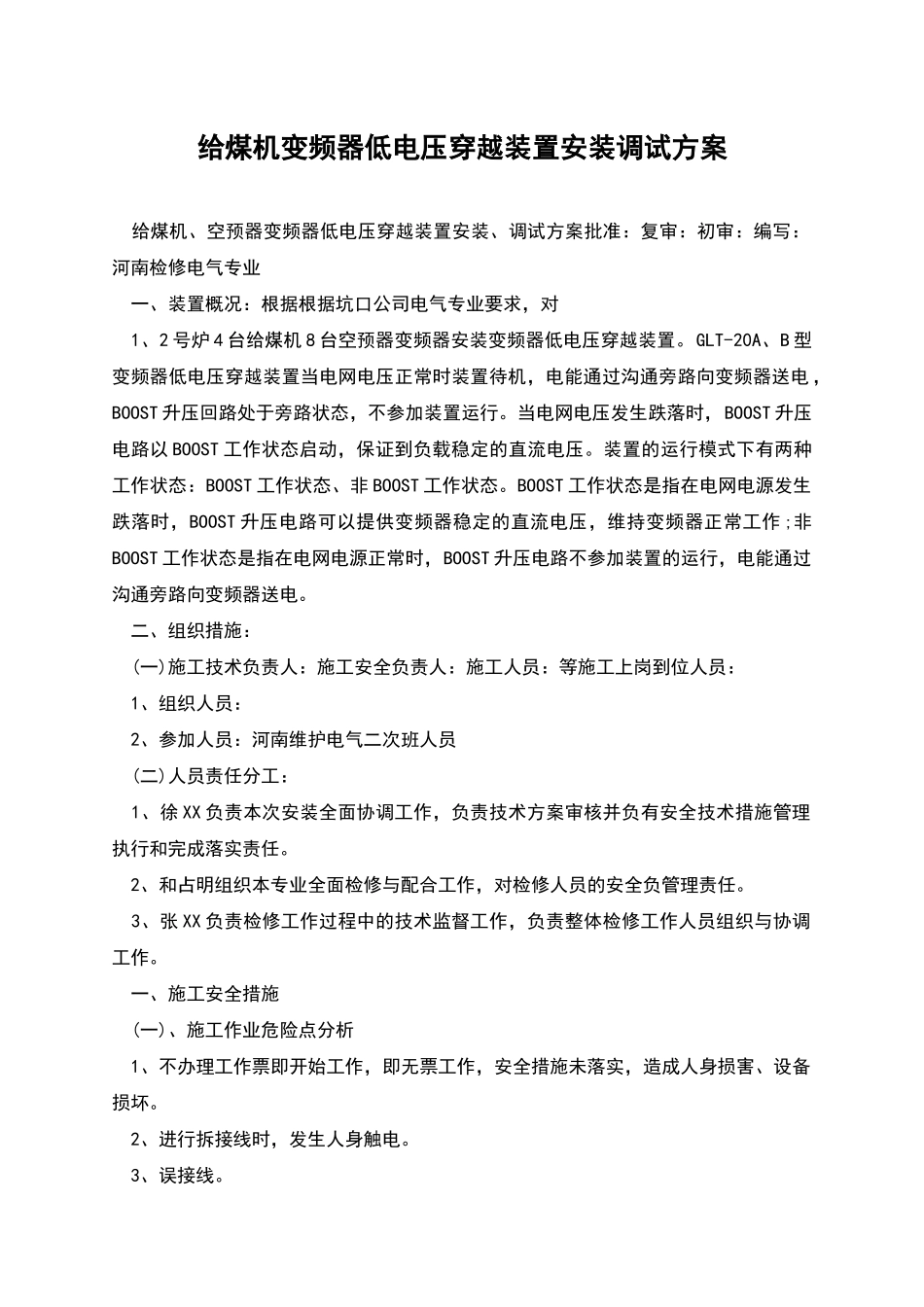

给煤机变频器低电压穿越装置安装调试方案

给煤机变频器低电压穿越装置安装调试方案 给煤机、空预器变频器低电压穿越装置安装、调试方案批准：复审：初审：编写：河南检修电气专业 一、装置概况：根据根据坑口公司电气专业要求，对 1、2 号炉 4 台给煤机 8 台空预器变频器安装变频器低电压穿越装置。GLT-20A、B 型变频器低电压穿越装置当电网电压正常时装置待机，电能通过沟通旁路向变频器送电 ，BOOST 升压回路处于旁路状态，不参加装置运行。当电网电压发生跌落时，BOOST 升压电路以 BOOST 工作状态启动，保证到负载稳定的直流电压。装置的运行模式下有两种工作状态：BOOST 工作状态、非 BOOST 工作状态。BOOST 工作状态是指在电网电源发生跌落时，BOOST 升压电路可以提供变频器稳定的直流电压，维持变频器正常工作 ;非BOOST 工作状态是指在电网电源正常时，BOOST 升压电路不参加装置的运行，电能通过沟通旁路向变频器送电。 二、组织措施： (一)施工技术负责人：施工安全负责人：施工人员：等施工上岗到位人员： 1、组织人员： 2、参加人员：河南维护电气二次班人员 (二)人员责任分工： 1、徐 XX 负责本次安装全面协调工作，负责技术方案审核并负有安全技术措施管理执行和完成落实责任。 2、和占明组织本专业全面检修与配合工作，对检修人员的安全负管理责任。 3、张 XX 负责检修工作过程中的技术监督工作，负责整体检修工作人员组织与协调工作。 一、施工安全措施 (一)、施工作业危险点分析 1、不办理工作票即开始工作，即无票工作，安全措施未落实，造成人身损害、设备损坏。 2、进行拆接线时，发生人身触电。 3、误接线。 4、电缆勋伤 (二)、施工作业危险点预控措施 1、电气工作应根据规定办理电气工作票，严禁无票工作。 2、作业前工作负责人向工作班成员交待好作业危险点，现场使用的检修电源必需配置合格的漏电保安器。 3、工作前要验电，确认设备停电并将盘内电源开关至于断开位置后方可开始工作。拆接线时应做好监护、拆接线应做好绝缘防护严防短路和接地，工作时要戴好线手套 。 4、拆接线要做好标记，并做好相应的记录工作。 5、电缆槽盒或控制盘柜上进行切割、焊接、打孔工作时，应将槽盒内和盘柜内电缆移开并做好防护措施。 (三)施工作业危险点预控责任人责任人：和海涛 三、施工技术措施 (一)、施工技术方案 1、给煤机变频低电压穿越装置采纳 GLT-20A 型，用 0 号槽钢做 60_80 底座，用膨胀螺丝固定于地面，装置...
