绥化中盟管道施工方案

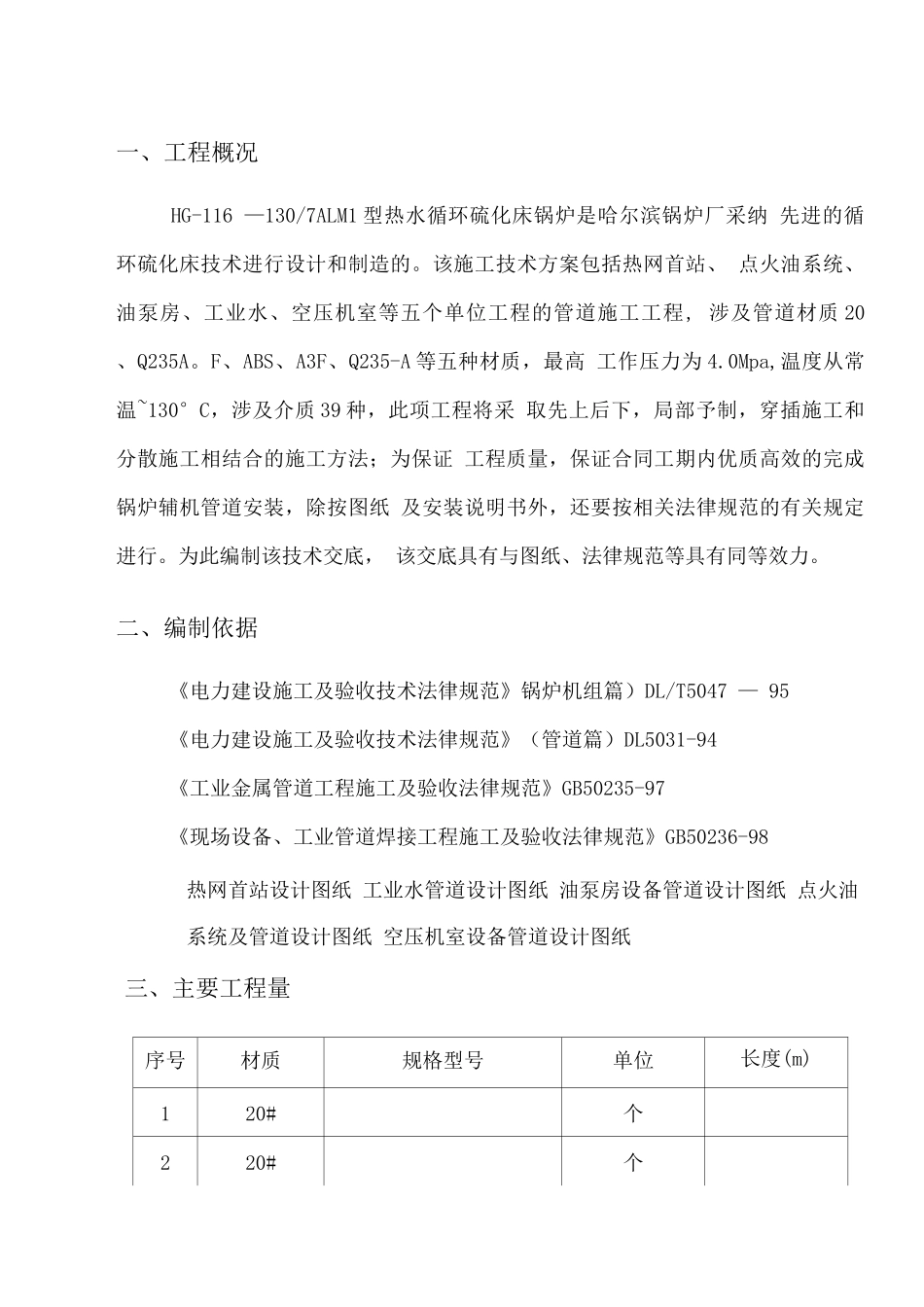

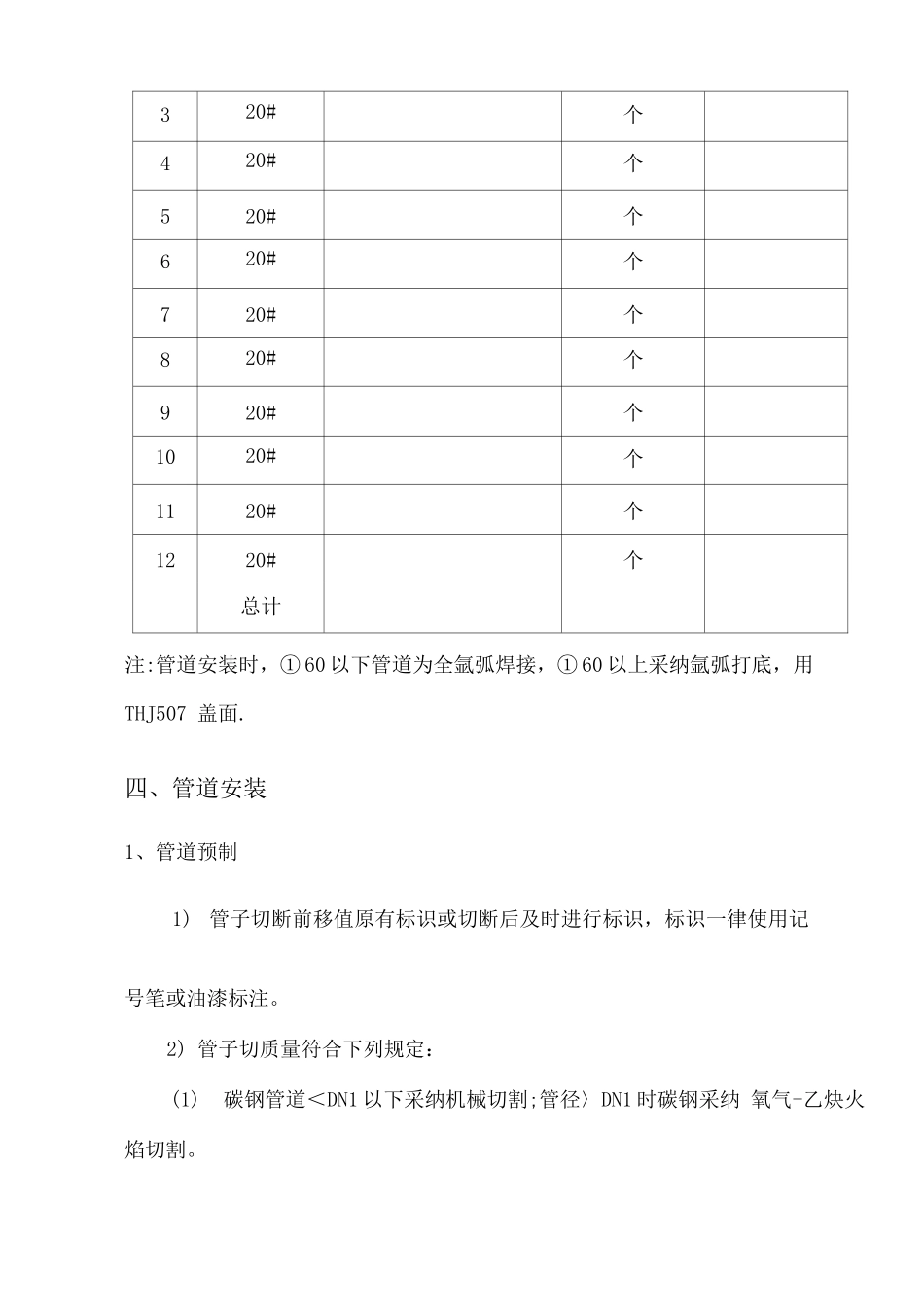

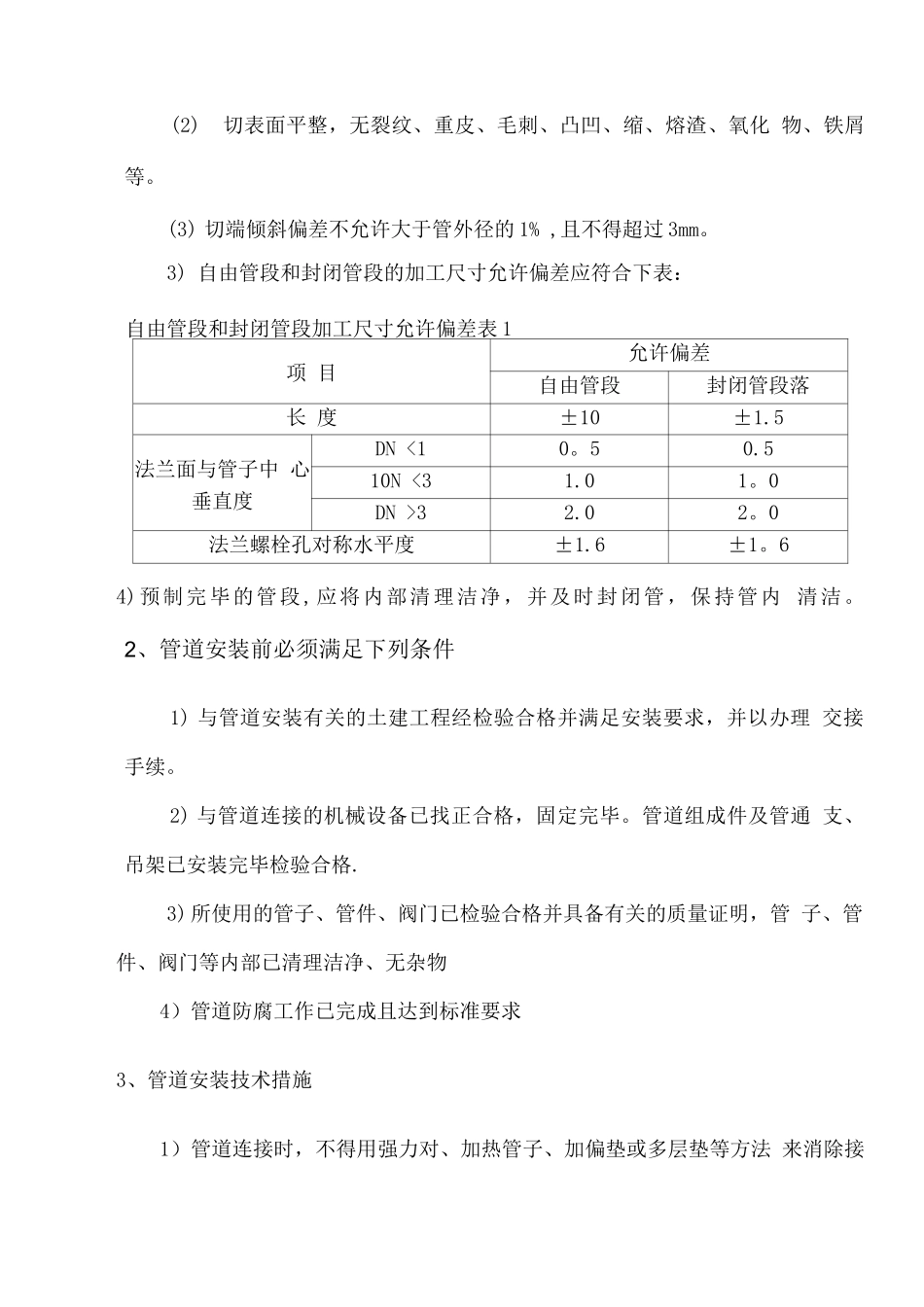

一、工程概况HG-116 —130/7ALM1 型热水循环硫化床锅炉是哈尔滨锅炉厂采纳 先进的循环硫化床技术进行设计和制造的。该施工技术方案包括热网首站、 点火油系统、油泵房、工业水、空压机室等五个单位工程的管道施工工程, 涉及管道材质 20 、Q235A。F、ABS、A3F、Q235-A 等五种材质，最高 工作压力为 4.0Mpa,温度从常温~130°C，涉及介质 39 种，此项工程将采 取先上后下，局部予制，穿插施工和分散施工相结合的施工方法；为保证 工程质量，保证合同工期内优质高效的完成锅炉辅机管道安装，除按图纸 及安装说明书外，还要按相关法律规范的有关规定进行。为此编制该技术交底， 该交底具有与图纸、法律规范等具有同等效力。二、编制依据《电力建设施工及验收技术法律规范》锅炉机组篇）DL/T5047 — 95《电力建设施工及验收技术法律规范》（管道篇）DL5031-94《工业金属管道工程施工及验收法律规范》GB50235-97《现场设备、工业管道焊接工程施工及验收法律规范》GB50236-98热网首站设计图纸 工业水管道设计图纸 油泵房设备管道设计图纸 点火油系统及管道设计图纸 空压机室设备管道设计图纸三、主要工程量序号材质规格型号单位长度(m)120#个220#个320#个420#个520#个620#个720#个820#个920#个1020#个1120#个1220#个总计注:管道安装时，① 60 以下管道为全氩弧焊接，① 60 以上采纳氩弧打底，用 THJ507 盖面.四、管道安装1、管道预制1) 管子切断前移值原有标识或切断后及时进行标识，标识一律使用记号笔或油漆标注。2) 管子切质量符合下列规定：(1)碳钢管道＜DN1 以下采纳机械切割;管径〉DN1 时碳钢采纳 氧气-乙炔火焰切割。(2)切表面平整，无裂纹、重皮、毛刺、凸凹、缩、熔渣、氧化 物、铁屑等。(3) 切端倾斜偏差不允许大于管外径的 1% ,且不得超过 3mm。3) 自由管段和封闭管段的加工尺寸允许偏差应符合下表：自由管段和封闭管段加工尺寸允许偏差表 1项 目允许偏差自由管段封闭管段落长 度±10±1.5法兰面与管子中 心垂直度DN <10。50.510N <31.01。0DN >32.02。0法兰螺栓孔对称水平度±1.6±1。64)预制完毕的管段,应将内部清理洁净，并及时封闭管，保持管内 清洁。2、管道安装前必须满足下列条件1) 与管道安装有关的土建工程经检验合格并满足安装要求，并以办理 交接手续。2) 与管道连接的机械设备已找正合格，固定完毕。管道组成件及管通 支、吊架已安装完毕检验合格.3) 所使用的管子、管件、阀门...
