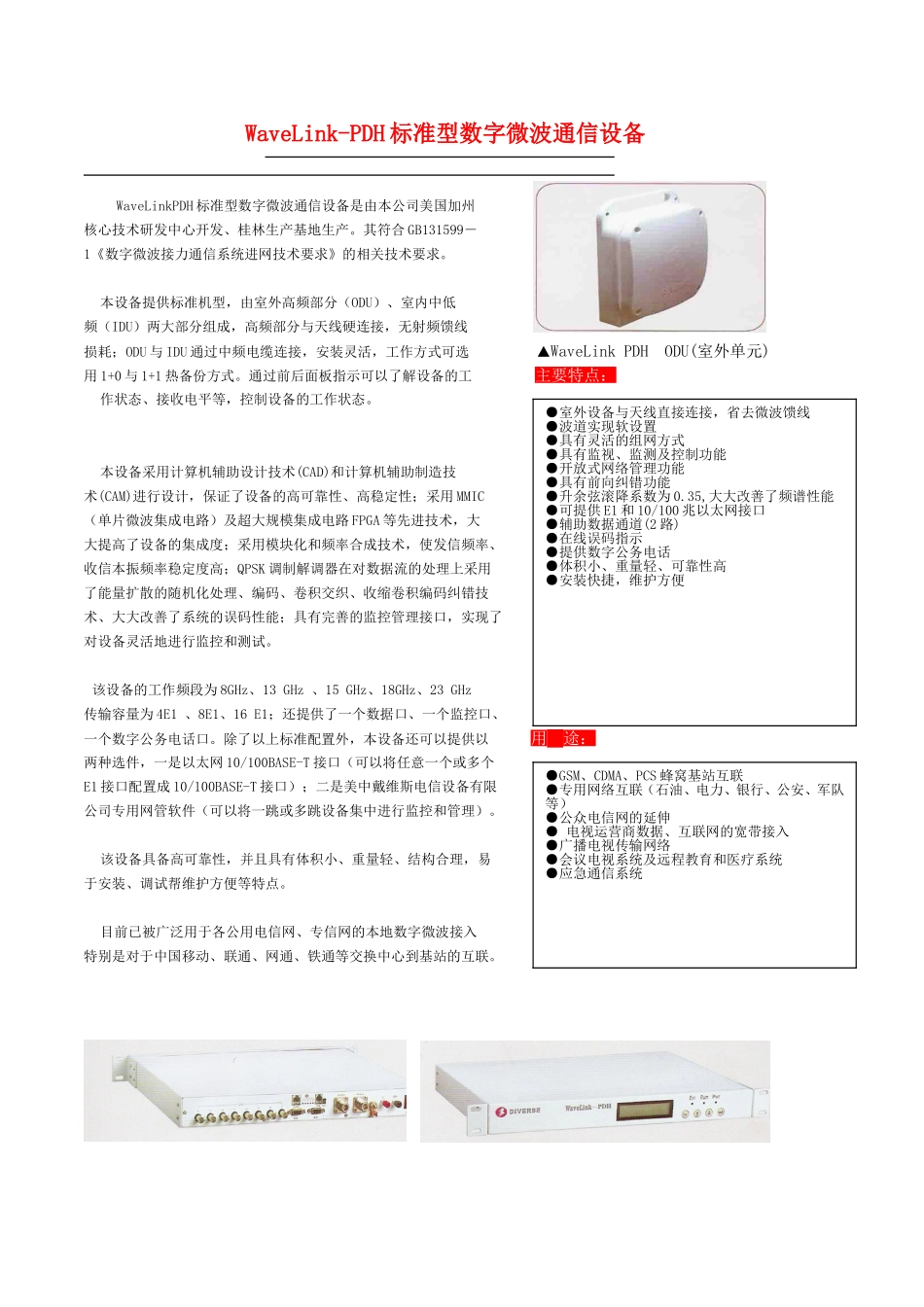

WaveLink-PDH标准型数字微波通信设备WaveLinkPDH标准型数字微波通信设备是由本公司美国加州核心技术研发中心开发、桂林生产基地生产。其符合GB131599－1《数字微波接力通信系统进网技术要求》的相关技术要求。本设备提供标准机型，由室外高频部分（ODU）、室内中低频（IDU）两大部分组成，高频部分与天线硬连接，无射频馈线损耗；ODU与IDU通过中频电缆连接，安装灵活，工作方式可选▲WaveLinkPDHODU(室外单元)用1+0与1+1热备份方式。通过前后面板指示可以了解设备的工主要特点：作状态、接收电平等，控制设备的工作状态。本设备采用计算机辅助设计技术(CAD)和计算机辅助制造技术(CAM)进行设计，保证了设备的高可靠性、高稳定性；采用MMIC（单片微波集成电路）及超大规模集成电路FPGA等先进技术，大大提高了设备的集成度；采用模块化和频率合成技术，使发信频率、收信本振频率稳定度高；QPSK调制解调器在对数据流的处理上采用了能量扩散的随机化处理、编码、卷积交织、收缩卷积编码纠错技术、大大改善了系统的误码性能；具有完善的监控管理接口，实现了对设备灵活地进行监控和测试。该设备的工作频段为8GHz、13GHz、15GHz、18GHz、23GHz传输容量为4E1、8E1、16E1；还提供了一个数据口、一个监控口、一个数字公务电话口。除了以上标准配置外，本设备还可以提供以用途：两种选件，一是以太网10/100BASE-T接口（可以将任意一个或多个E1接口配置成10/100BASE-T接口）；二是美中戴维斯电信设备有限公司专用网管软件（可以将一跳或多跳设备集中进行监控和管理）。该设备具备高可靠性，并且具有体积小、重量轻、结构合理，易于安装、调试帮维护方便等特点。目前已被广泛用于各公用电信网、专信网的本地数字微波接入特别是对于中国移动、联通、网通、铁通等交换中心到基站的互联。●室外设备与天线直接连接，省去微波馈线●波道实现软设置●具有灵活的组网方式●具有监视、监测及控制功能●开放式网络管理功能●具有前向纠错功能●升余弦滚降系数为0.35,大大改善了频谱性能●可提供E1和10/100兆以太网接口●辅助数据通道(2路)●在线误码指示●提供数字公务电话●体积小、重量轻、可靠性高●安装快捷，维护方便●GSM、CDMA、PCS蜂窝基站互联●专用网络互联（石油、电力、银行、公安、军队等）●公众电信网的延伸●电视运营商数据、互联网的宽带接入●广播电视传输网络●会议电视系统及远程教育和医疗系统●应急通信系统WaveLink-PDH(标准型)DIVERSE技术说明一般特性工作频段(GHz)813151823频率范围(GHz)8.275～8.501427～152512.75～13.2514.50～15.3517.7～19.721.2～23.6传输容量4E1(4×2.048Mbps)、8E1(8×2.048Mbps)、16E1(16×2.048Mbps)波道间隔(MHz)7(4E1)、14(8E1)、28(16E1)波道设置面板操作或超级终端设置电磁兼容(EMC)符合ITU-RF.746-3、YD1138-2001要求备用方式1+0或1+1双工方式FDD标称工作电压-48VDC（可选+24VDC或220VAC）功耗40W(1+0)、80W(1+1)环境温度IDU：0℃～50℃ODU：-40℃～55℃5.8GHz相对湿度IDU：≤95%ODU：全天侯尺寸IDU：1U(19英寸标准机能)ODU：308×298×131mm重量IDU:3KgODU:12Kg接口特性射频接口BJ100欧姆，N型BJ120BJ140BJ180BJ220基带接口ITU-TG7.03HDB3监控接口RS-485或RS-232（也可面板操作）以太网接口(选件)任意一个或多个E1接口配置成的10BASE-T或100BASE-T自适应发射机调制方式QPSK发射功率10dBm/17dBm/20dBm/23dBm可选本振频率稳准度±5ppm接收机接收机噪声系数≤4dB接收机AGC范围≥50dB本振频率稳准度±5ppm接收机门限电平BER=1×10-64E1≤-88dBm8E1≤-84dBm16E1≤-80dBm辅助通道公务电话1路数字公务数据通道2路19.2kbit/s,RS232网管系统(选件)操作系统WIN98/WIN2000/WINDOWSNT/WINXP软件专用网管软件协议SNMPWaveLink-PDH全室外型数字微波通信设备WaveLink-PDH全室外型数字微波通信设备是由本公司美国加州核心技术研发中心开发、桂林生产基地生产。其符合GB13159-91《数字微波接力通信系统进网要求》的相关技术要求。本设备提供全室外型，由高频和中低频部分全部放于ODU中。ODU与天线硬连接，不需中频馈缆，无射频馈线损耗；ODU采用基地带电缆连接...
