绳锯切割施工方案

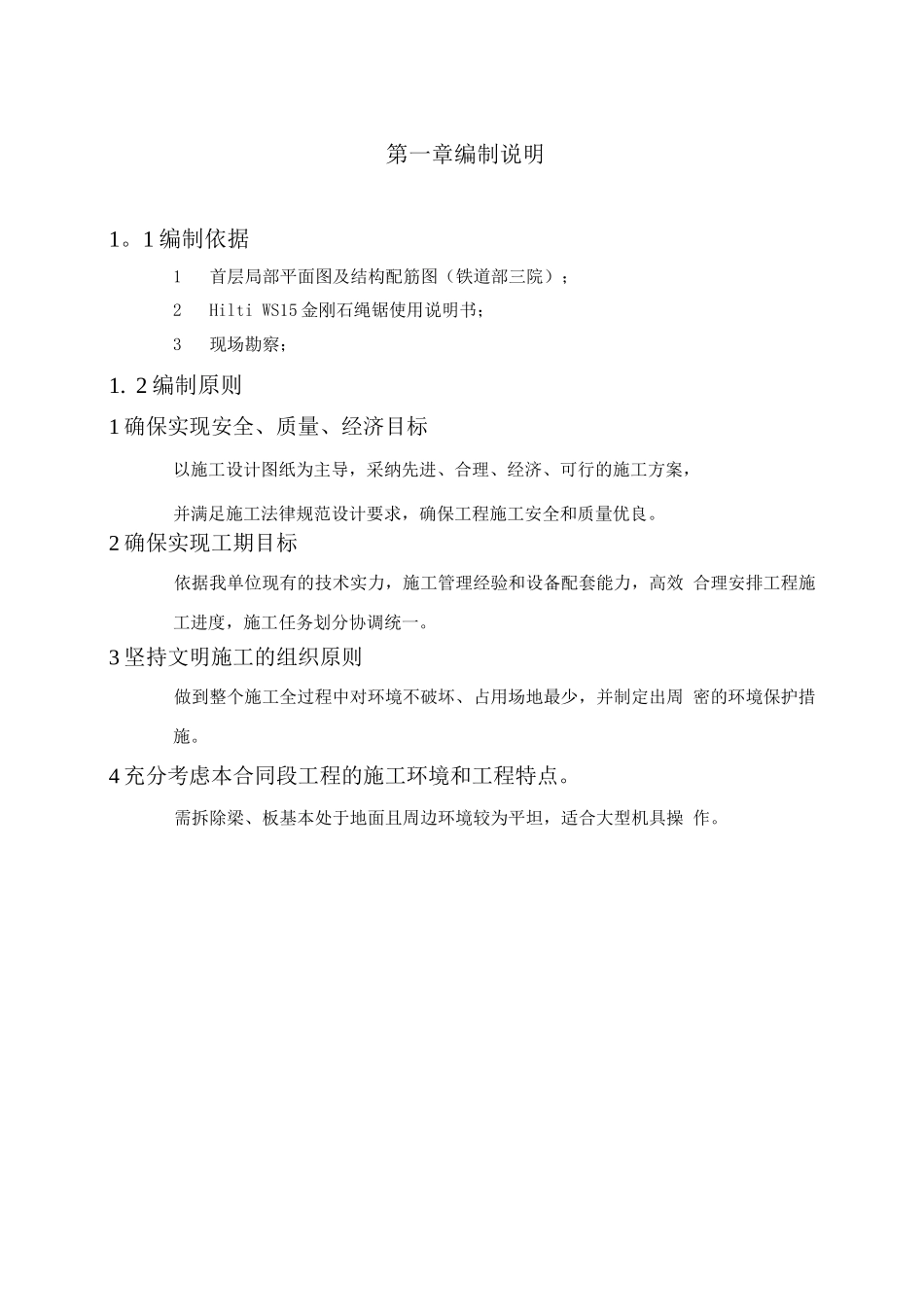

第一章编制说明1。1 编制依据1首层局部平面图及结构配筋图（铁道部三院）；2Hilti WS15 金刚石绳锯使用说明书；3现场勘察；1. 2 编制原则1 确保实现安全、质量、经济目标以施工设计图纸为主导，采纳先进、合理、经济、可行的施工方案，并满足施工法律规范设计要求，确保工程施工安全和质量优良。2 确保实现工期目标依据我单位现有的技术实力，施工管理经验和设备配套能力，高效 合理安排工程施工进度，施工任务划分协调统一。3 坚持文明施工的组织原则做到整个施工全过程中对环境不破坏、占用场地最少，并制定出周 密的环境保护措施。4 充分考虑本合同段工程的施工环境和工程特点。需拆除梁、板基本处于地面且周边环境较为平坦，适合大型机具操 作。第二章主要工艺流程2。1 工程概况因标高降低，需将图纸标定范围内已浇注完毕的混凝土梁、板整体 拆除，并在保留主筋的前提下，将新增梁、板标高范围内的，柱及 剪力墙的混凝土剔除.2。2 施工流程施工准备-施工围挡及安全标识设置-支撑脚手架搭设-划线定 位-水钻钻孔及绳锯切割-砼块吊装-静态破裂-清理场地、支架 拆除2.3 工程规模本工程的工程数量包括：满堂红脚手架搭设：约 6 5 0m 2金刚石绳锯切割面积：46 7 m2水钻钻孔(以中 1 钻头计)：5 5 0 0m砼块吊装：1 6 T静态破裂：1m 3渣土清理：4 m32。4 梁板拆除施工工艺根据现场勘察确定，作业环境允许大吨位吊装机械及平板车驶入，可 采纳金刚石绳锯辅以水钻切割分块的方式进行。切割砼块的体积可 依据吊车的吊装能力而定，砼块的重量暂定不超过 30T 。外型尺 寸的要求对于板为：长度与宽度均不大于 3。6 m( W = 3.6x 3.6x 0.8 x 2. 5 = 2 5. 9 2T);对于梁为：长度不大于 8m ( W = 8 x 1.3x 1.0x 2. 5 = 26T)拆除时根据先板后梁，由内及外的原则进行。切除的位置线详见切 割示意图.本方案的作业流程如下：2。4。1 进场施工前之准备首先进行施工机具的调试与人员的入场安全教育，落实施工所需电 源、水源以及库房及人员办公、住宿条件。在梁底及板底搭设满堂 红脚手架，管顶及管脚用木方作垫。2.4。2 安全/危险/工作区域警示与维护在拆除范围外侧两米，以黄色警示带隔离。2。4。3 脚手架工程在拆除楼板、梁的下方搭设满堂红脚手架。脚手架搭设流程如下：立杆架子搭设时立杆按井字布置，立杆间距控制在 1 0MM 以内，双排 之间的距离不大于1 0MM ;紧靠柱、剪力墙的部位...
