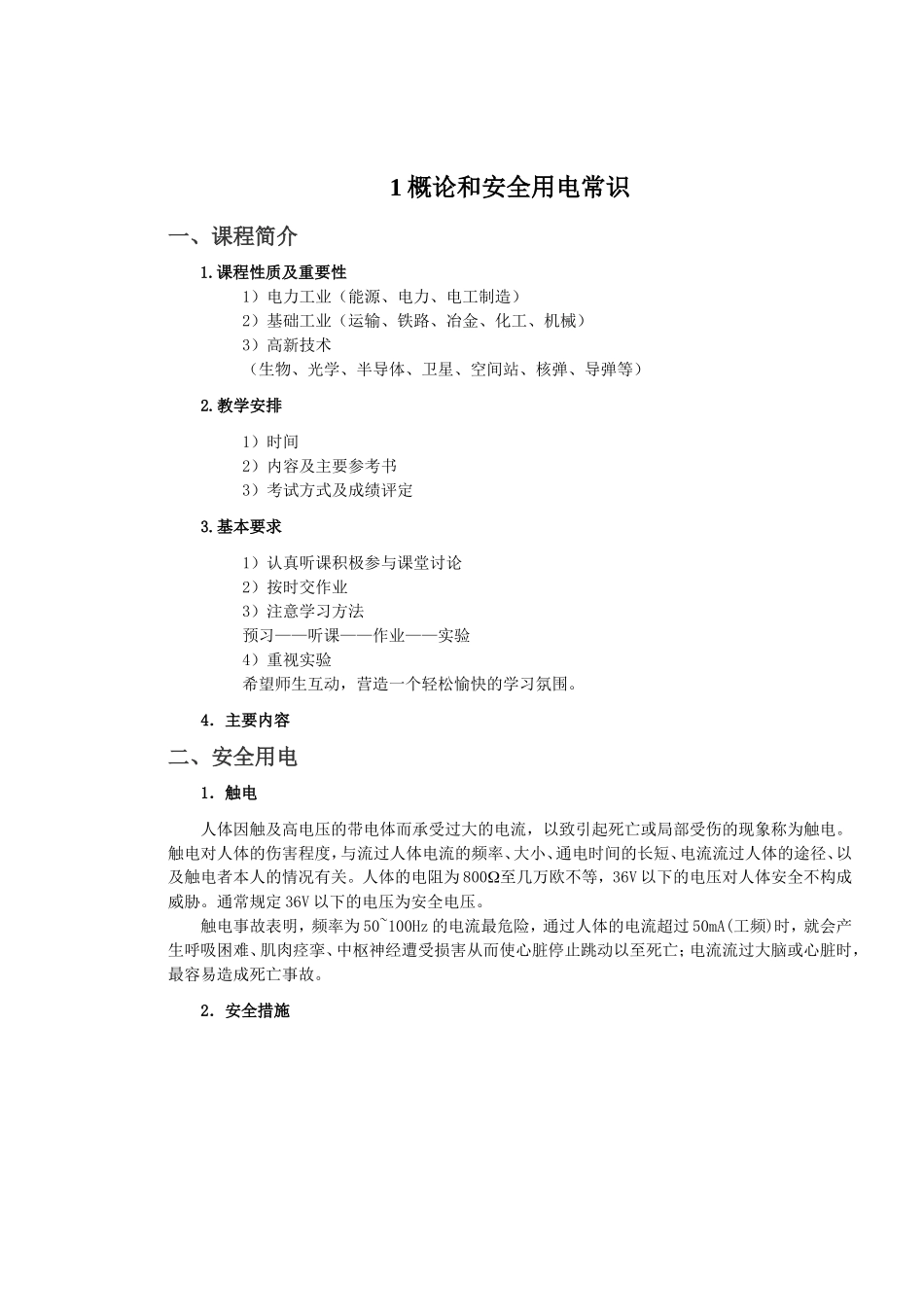

1概论和安全用电常识一、课程简介1.课程性质及重要性1）电力工业（能源、电力、电工制造）2）基础工业（运输、铁路、冶金、化工、机械）3）高新技术（生物、光学、半导体、卫星、空间站、核弹、导弹等）2.教学安排1）时间2）内容及主要参考书3）考试方式及成绩评定3.基本要求1）认真听课积极参与课堂讨论2）按时交作业3）注意学习方法预习——听课——作业——实验4）重视实验希望师生互动，营造一个轻松愉快的学习氛围。4．主要内容二、安全用电1．触电人体因触及高电压的带电体而承受过大的电流，以致引起死亡或局部受伤的现象称为触电。触电对人体的伤害程度，与流过人体电流的频率、大小、通电时间的长短、电流流过人体的途径、以及触电者本人的情况有关。人体的电阻为800至几万欧不等，36V以下的电压对人体安全不构成威胁。通常规定36V以下的电压为安全电压。触电事故表明，频率为50~100Hz的电流最危险，通过人体的电流超过50mA(工频)时，就会产生呼吸困难、肌肉痉挛、中枢神经遭受损害从而使心脏停止跳动以至死亡；电流流过大脑或心脏时，最容易造成死亡事故。2．安全措施为防止发生触电事故，除应注意开关必须安装在火线上以及合理选择导线与熔丝外，还必须采取必要的防护措施：1)正确安装用电设备电气设备要根据说明和要求正确安装，不可马虎。带电部分必须有防护罩或放到不易接触到的高处，以防触电。2)电气设备的保护接地把电气设备的金属外壳用导线和埋在地中的接地装置连接起来，叫做保护接地，适用于中性点不接地的低压系统中。电气设备采用保护接地以后，即使外壳因绝缘不好而带电，这时工作人员碰到机壳就相当于人体和接地电阻并联，而人体的电阻远比接地电阻大，因此流过人体的电流就很微小，保证了人身安全。3)电气设备的保护接零保护接零就是在电源中性点接地的三相四线制中，把电气设备的金属外壳与中性线连接起来。这时，如果电气设备的绝缘损坏而碰壳，由于中性线的电阻很小，所以短路电流很大，立即使电路中的熔丝烧断，切断电源，从而消除触电危险。4)使用漏电保护装置漏电保护装置的作用主要是防止由漏电引起的触电事故和单相触电事故；其次是防止由漏电引起火灾事故以及监视或切除一相接地故障。有的漏电保护装置还能切除三相电动机的断相运行故障。2电路的基本概念一、电路的基本知识1．电路的基本物理量1）电流电荷的定向移动形成电流电流的方向是指正电荷移动的方向电流的大小用电流强度来表示，简称电流。其单位是安培，A、mA、μA直流电流I=Q/t交流电流2）电压电压是指电路中两点A、B之间的电位差(简称为电压，又称电压降)，其大小等于单位正电荷因受电场力作用从A点移动到B点所作的功，电压的方向规定为从高电位指向低电位的方向。单位：V、KV、mV、VU=W/Q直流电压用U表示，交流电压用u表示电位：某点到参考点的电压3）电功率电功率是电流在单位时间内所做的功，又称电功，单位：W、KWP=W/t=UI4）电能电能是指电流所做的功。单位：焦尔（J）、kW.h(度)W=Pt2．电路的基本组成1）电源：产生电能的装置，将其它能转换为电能2）中间环节：导线、开关等3）用电设备（负载）：将电能转换为其它能的器件或装置3．电路的功能1）实现能量的传输、分配和转换2）实现电信号的传递、变换和存储４．电路的工作状态1）通路：有载工作状态，符合欧姆定律。E=I（R0+RL）=IR0+UL2）断路：断路工作状态，是指开关断开或电路断路时电路的工作状态。I=0U0=ERL=无穷大3）短路：短路工作状态，是指电源两输出端或负载由于某种原因接触时电路的工作状态。一般电路中加装熔断器等进行短路保护I=E/R0=无穷大U0=UL=05.电路模型(电路图)由理想元件构成的电路叫做实际电路的电路模型，也叫做实际电路的电路原理图，简称为电路图。例如，图1-2所示的手电筒电路。理想元件：电路是由电特性相当复杂的元器件组成的，为了便于使用数学方法对电路进行分析，可将电路实体中的各种电器设备和元器件用一些能够表征它们主要电磁特性的理想元件(模型)来代替，而对它的实际上的结构、材料、形状等非电磁特性不予考虑。二、串并联电路的特点1.串联电路：电阻一个接一个，首尾连接组成的...
