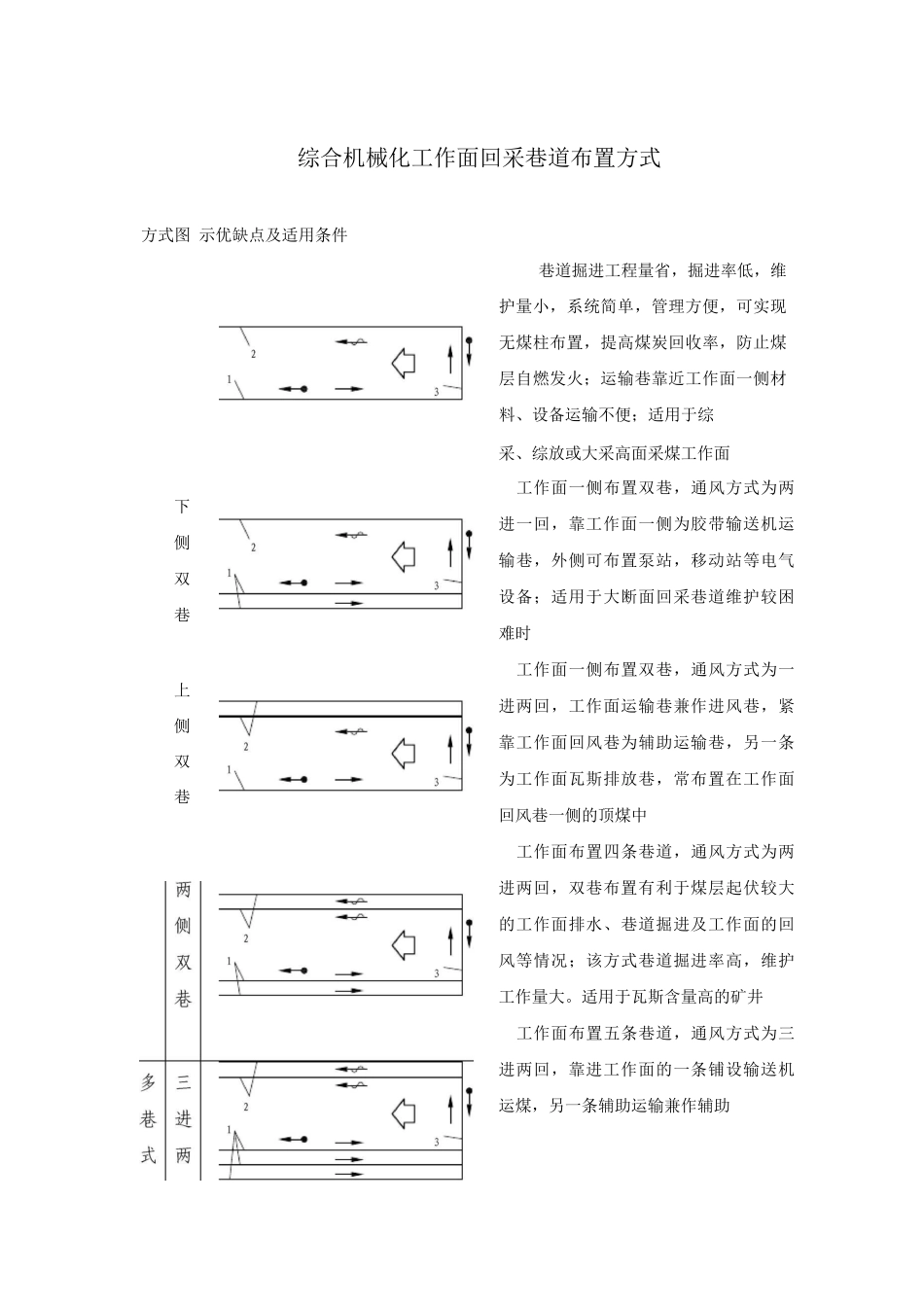

综合机械化工作面回采巷道布置方式方式图 示优缺点及适用条件巷道掘进工程量省，掘进率低，维护量小，系统简单，管理方便，可实现无煤柱布置，提高煤炭回收率，防止煤层自燃发火；运输巷靠近工作面一侧材料、设备运输不便；适用于综采、综放或大采高面采煤工作面下侧双巷上侧双巷工作面一侧布置双巷，通风方式为两进一回，靠工作面一侧为胶带输送机运输巷，外侧可布置泵站，移动站等电气设备；适用于大断面回采巷道维护较困难时工作面一侧布置双巷，通风方式为一进两回，工作面运输巷兼作进风巷，紧靠工作面回风巷为辅助运输巷，另一条为工作面瓦斯排放巷，常布置在工作面回风巷一侧的顶煤中工作面布置四条巷道，通风方式为两进两回，双巷布置有利于煤层起伏较大的工作面排水、巷道掘进及工作面的回风等情况；该方式巷道掘进率高，维护工作量大。适用于瓦斯含量高的矿井工作面布置五条巷道，通风方式为三进两回，靠进工作面的一条铺设输送机运煤，另一条辅助运输兼作辅助运输兼进风，其余均进风和备用，上侧平巷一般作回风用；掘进及回采期间进风容易，工作面快速推动时能防止瓦斯聚集工作面布置六条巷道，通风方式为三进三回，工作面通风容易，单巷风阻低且能保证工作面有足够的风量，特别适用于瓦斯含量高的矿井，且工作面平巷多采纳连续采煤机掘进时图 注 1-工作面运输平巷；2-工作面回风平巷；3-开切眼
