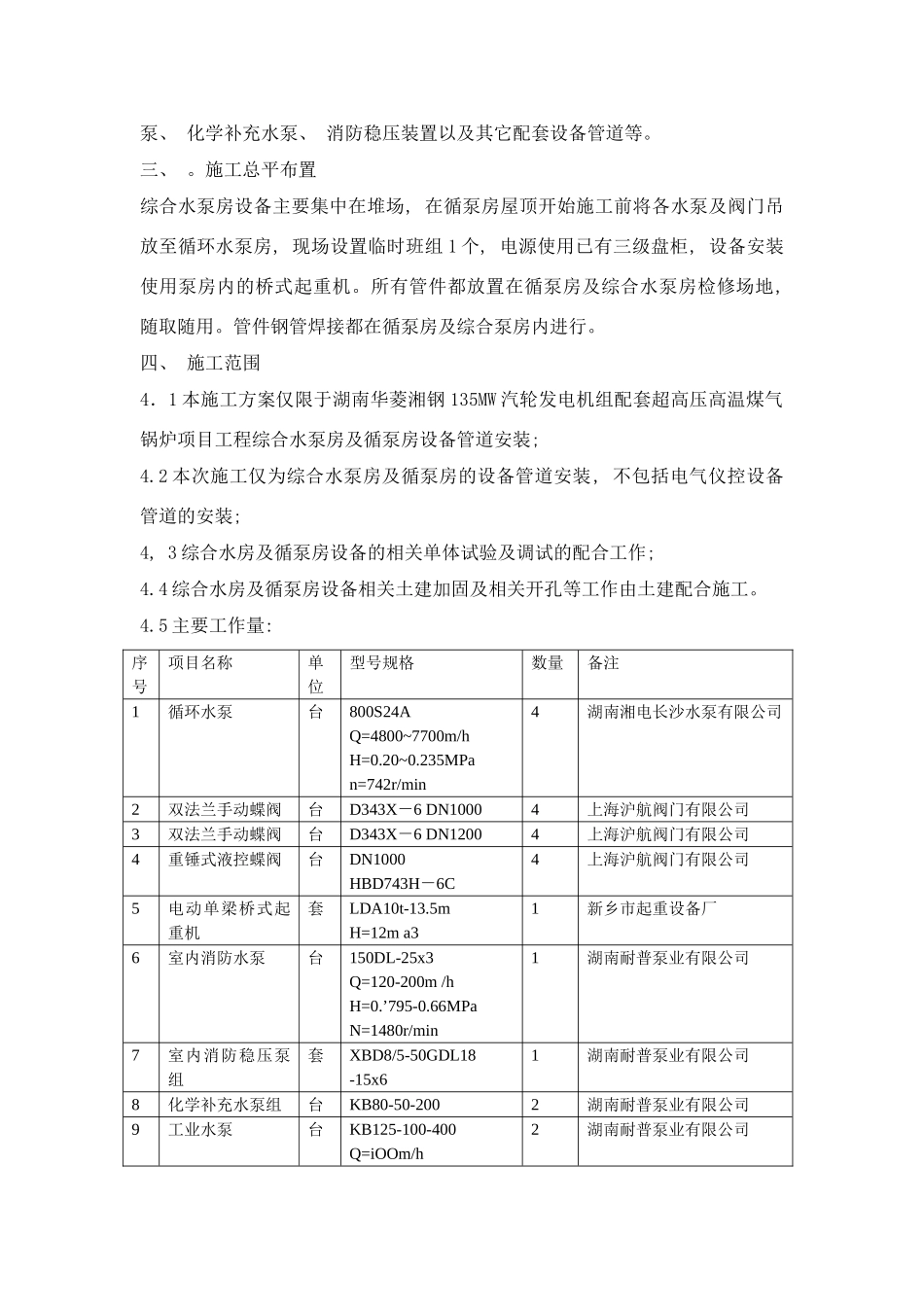

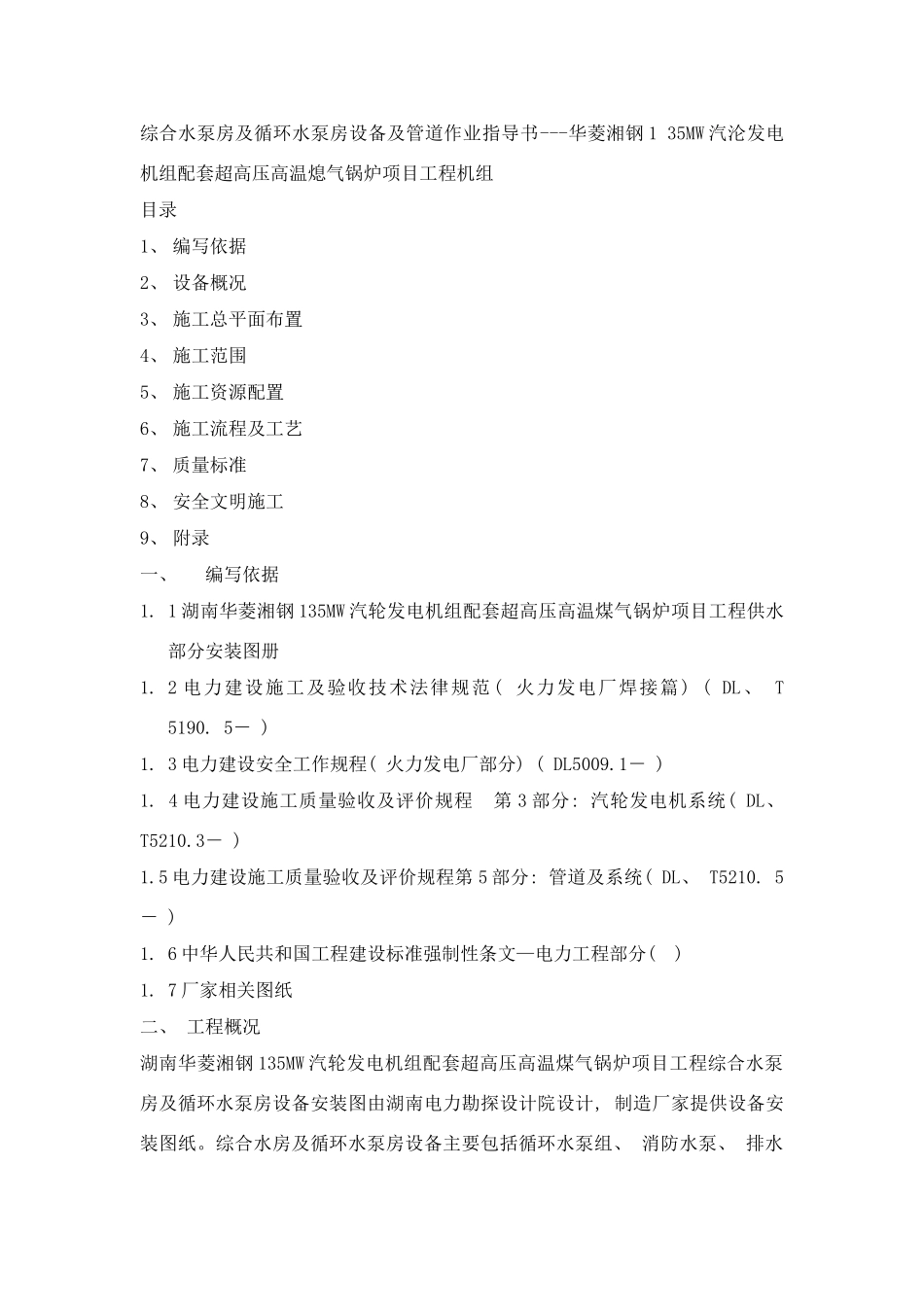

综合水泵房及循环水泵房设备及管道作业指导书---华菱湘钢 1 35MW 汽沦发电机组配套超高压高温熄气锅炉项目工程机组目录1、 编写依据2、 设备概况3、 施工总平面布置4、 施工范围5、 施工资源配置6、 施工流程及工艺7、 质量标准8、 安全文明施工9、 附录一、编写依据1. 1 湖南华菱湘钢 135MW 汽轮发电机组配套超高压高温煤气锅炉项目工程供水部分安装图册1. 2 电力建设施工及验收技术法律规范 ( 火力发电厂焊接篇) ( DL、 T 5190. 5－ ) 1. 3 电力建设安全工作规程( 火力发电厂部分) ( DL5009.1－ ) 1. 4 电力建设施工质量验收及评价规程 第 3 部分: 汽轮发电机系统( DL、 T5210.3－ ) 1.5 电力建设施工质量验收及评价规程第 5 部分: 管道及系统( DL、 T5210. 5－ ) 1. 6 中华人民共和国工程建设标准强制性条文—电力工程部分( ) 1. 7 厂家相关图纸二、 工程概况湖南华菱湘钢 135MW 汽轮发电机组配套超高压高温煤气锅炉项目工程综合水泵房及循环水泵房设备安装图由湖南电力勘探设计院设计, 制造厂家提供设备安装图纸。综合水房及循环水泵房设备主要包括循环水泵组、 消防水泵、 排水泵、 化学补充水泵、 消防稳压装置以及其它配套设备管道等。三、 。施工总平布置综合水泵房设备主要集中在堆场, 在循泵房屋顶开始施工前将各水泵及阀门吊放至循环水泵房, 现场设置临时班组 1 个, 电源使用已有三级盘柜, 设备安装使用泵房内的桥式起重机。所有管件都放置在循泵房及综合水泵房检修场地, 随取随用。管件钢管焊接都在循泵房及综合泵房内进行。四、 施工范围4．1 本施工方案仅限于湖南华菱湘钢 135MW 汽轮发电机组配套超高压高温煤气锅炉项目工程综合水泵房及循泵房设备管道安装; 4.2 本次施工仅为综合水泵房及循泵房的设备管道安装, 不包括电气仪控设备管道的安装; 4, 3 综合水房及循泵房设备的相关单体试验及调试的配合工作; 4.4 综合水房及循泵房设备相关土建加固及相关开孔等工作由土建配合施工。4.5 主要工作量: 序号项目名称单位型号规格数量备注1循环水泵台800S24AQ=4800~7700m/hH=0.20~0.235MPan=742r/min4湖南湘电长沙水泵有限公司2双法兰手动蝶阀台D343X－6 DN1000 4上海沪航阀门有限公司3双法兰手动蝶阀台D343X－6 DN12004上海沪航阀门有限公司4重锤式液控蝶阀台DN1000HBD743H－6C4上海沪航阀门有限公司5电动单梁桥式起重机套LDA10t-13.5mH=12m...
