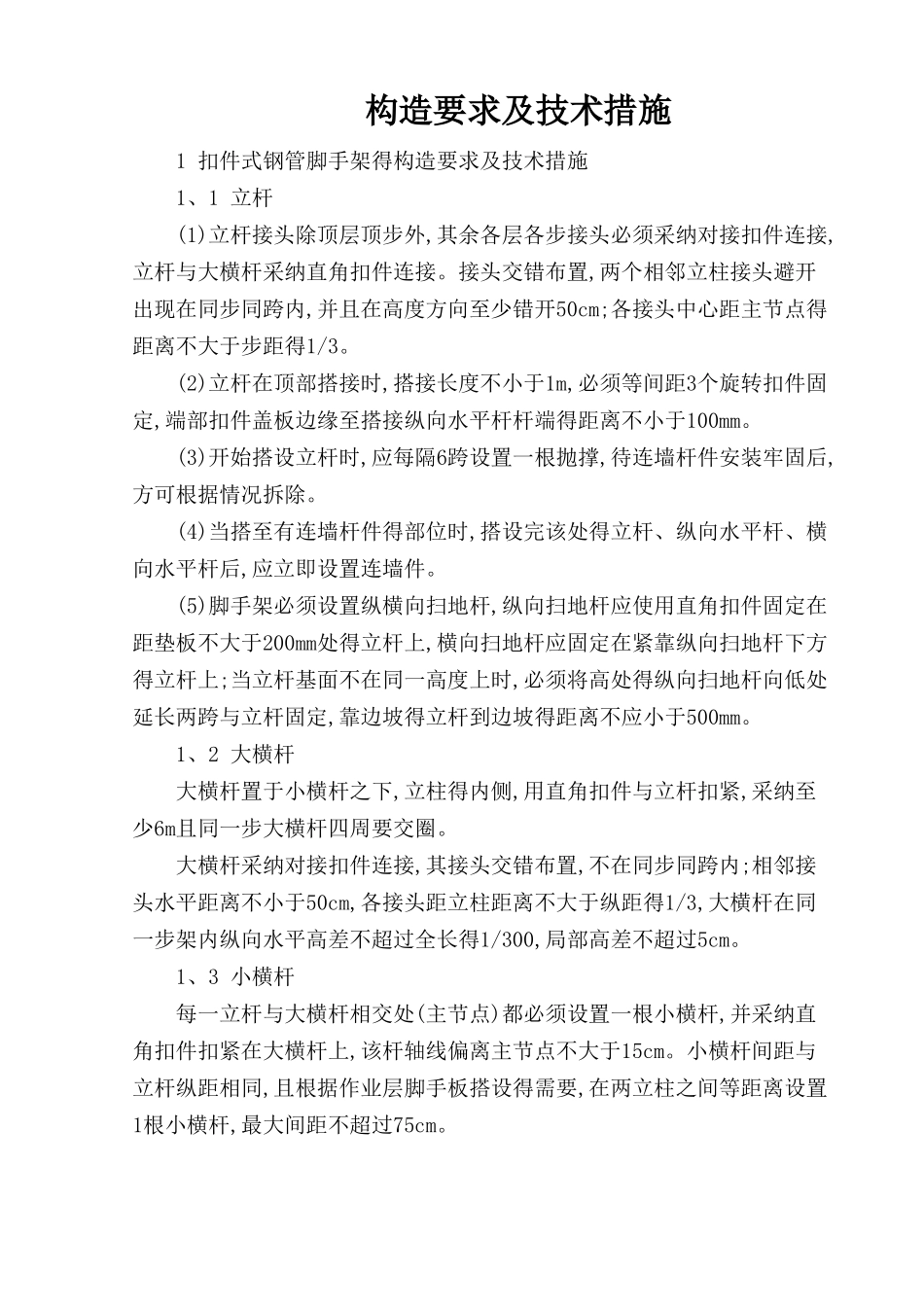

构造要求及技术措施1 扣件式钢管脚手架得构造要求及技术措施1、1 立杆(1)立杆接头除顶层顶步外,其余各层各步接头必须采纳对接扣件连接,立杆与大横杆采纳直角扣件连接。接头交错布置,两个相邻立柱接头避开出现在同步同跨内,并且在高度方向至少错开50cm;各接头中心距主节点得距离不大于步距得1/3。(2)立杆在顶部搭接时,搭接长度不小于1m,必须等间距3个旋转扣件固定,端部扣件盖板边缘至搭接纵向水平杆杆端得距离不小于100mm。(3)开始搭设立杆时,应每隔6跨设置一根抛撑,待连墙杆件安装牢固后,方可根据情况拆除。(4)当搭至有连墙杆件得部位时,搭设完该处得立杆、纵向水平杆、横向水平杆后,应立即设置连墙件。(5)脚手架必须设置纵横向扫地杆,纵向扫地杆应使用直角扣件固定在距垫板不大于200mm处得立杆上,横向扫地杆应固定在紧靠纵向扫地杆下方得立杆上;当立杆基面不在同一高度上时,必须将高处得纵向扫地杆向低处延长两跨与立杆固定,靠边坡得立杆到边坡得距离不应小于500mm。1、2 大横杆大横杆置于小横杆之下,立柱得内侧,用直角扣件与立杆扣紧,采纳至少6m且同一步大横杆四周要交圈。大横杆采纳对接扣件连接,其接头交错布置,不在同步同跨内;相邻接头水平距离不小于50cm,各接头距立柱距离不大于纵距得1/3,大横杆在同一步架内纵向水平高差不超过全长得1/300,局部高差不超过5cm。1、3 小横杆每一立杆与大横杆相交处(主节点)都必须设置一根小横杆,并采纳直角扣件扣紧在大横杆上,该杆轴线偏离主节点不大于15cm。小横杆间距与立杆纵距相同,且根据作业层脚手板搭设得需要,在两立柱之间等距离设置1根小横杆,最大间距不超过75cm。小横杆伸出外排大横杆边缘距离不小于10cm,伸出里排大横杆距离结构外边缘15cm。上下层小横杆在立杆处错开布置,同层得相邻小横杆在立杆处相向布置。1、4 纵、横向扫地杆纵向扫地杆采纳直角扣件固定在距离底座上皮200mm得立柱上,横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方得立柱上。对于立杆存在较大高低差时,扫地杆错开,高处得纵向扫地杆向底处延长两跨与立柱固定。1、5 剪刀撑本工程双排落地脚手架采纳剪刀撑与横向斜撑相结合得方式,随立柱、纵横向水平杆同步搭设,用通长剪刀撑沿架高连续布置,全部采纳单杆通长剪刀撑。剪刀撑每6步4跨设置一道,斜杆与地面得夹角在45°~60°之间(本工程全部在50°左右)。斜杆相交点处于同一条直线上,并沿架高连续布置,剪刀撑得一根斜杆扣在立杆上,另一根扣在小横杆伸出得端头上,两端分别用旋转...
