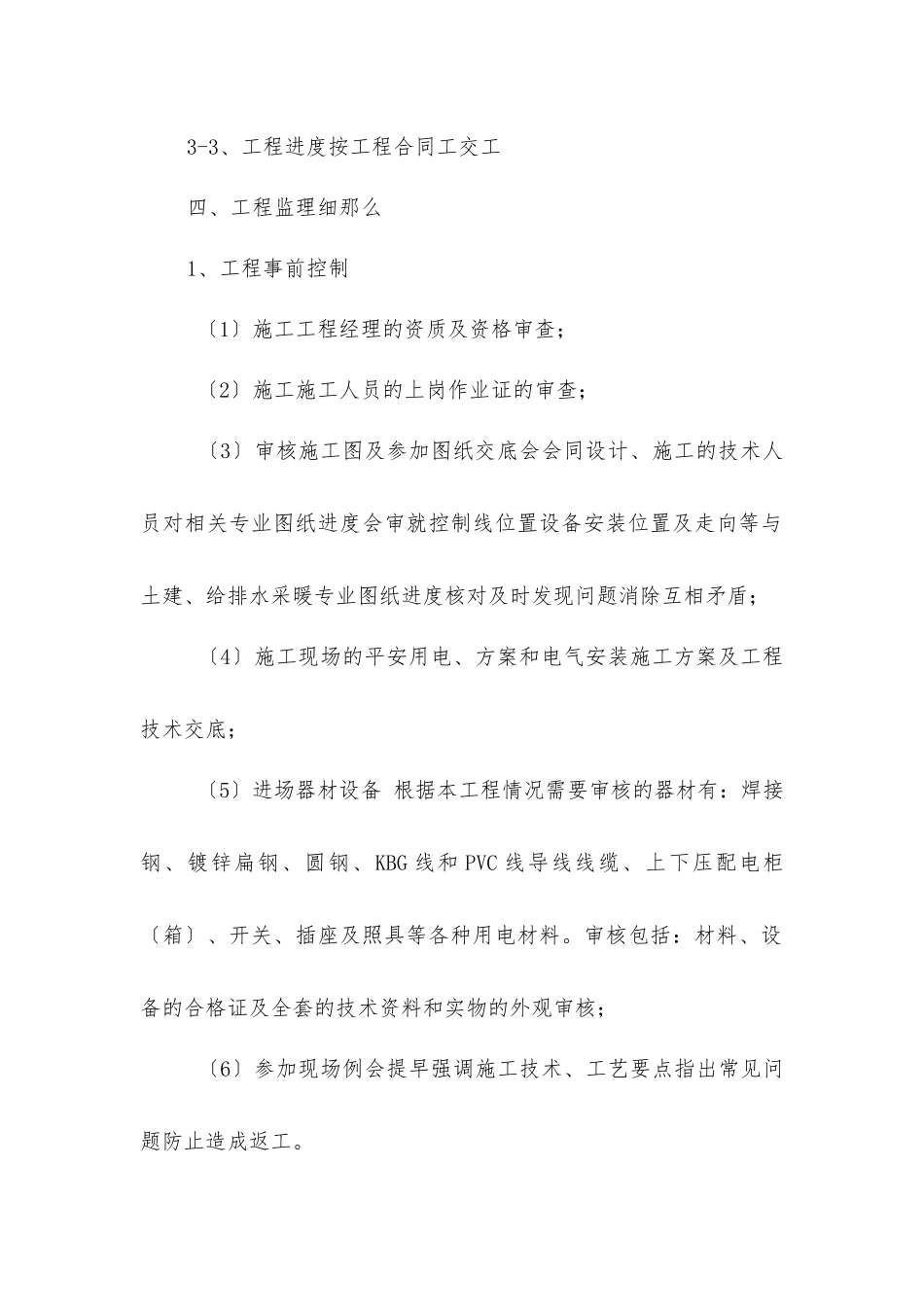

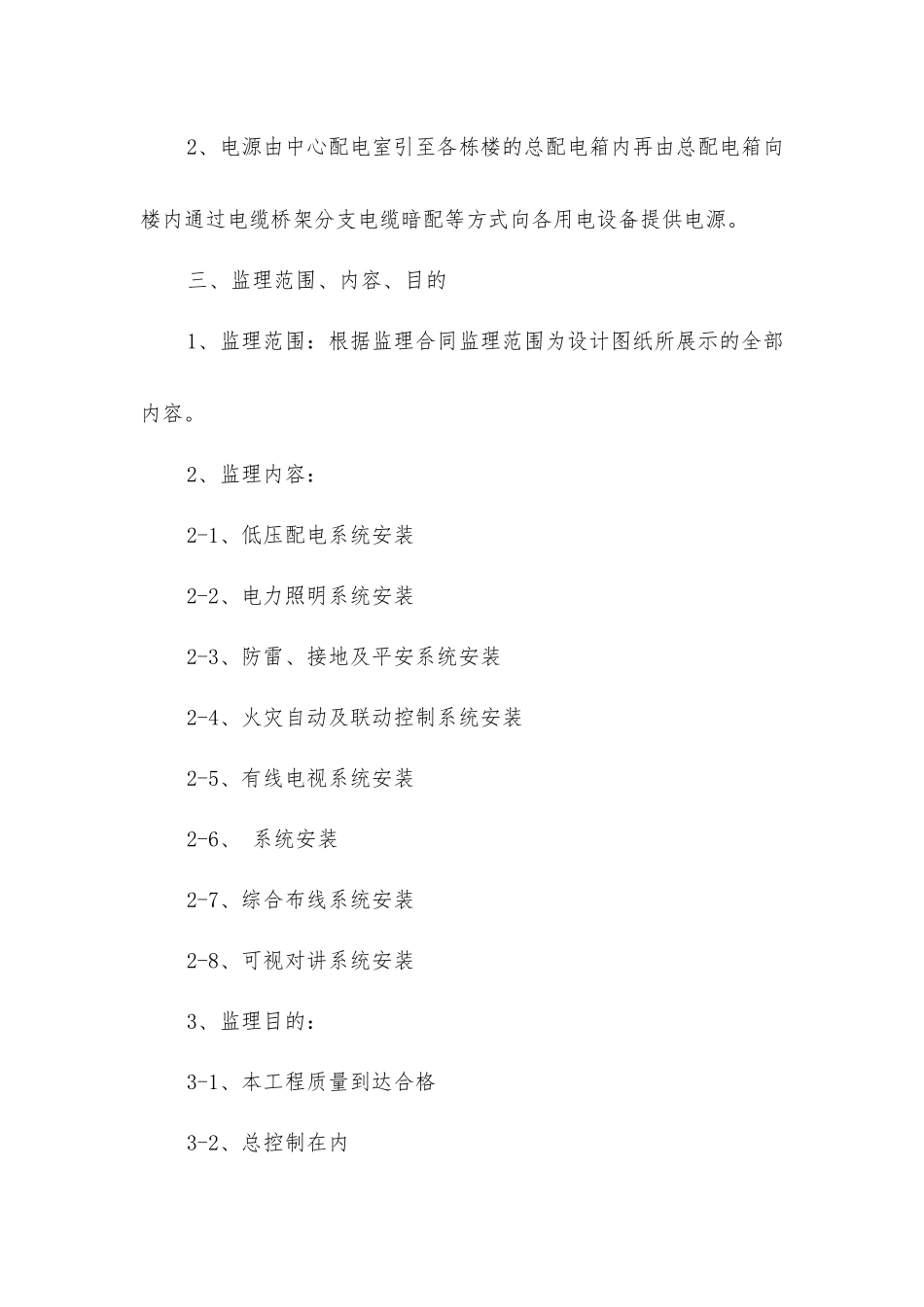

绿地国际城海珀·兰轩电气工程质量监理施行细那么 审批：陕西秦军国防工业工程建立监理所2025 年 05 月 16 日编制根据：监理委托合同监理规划设计施工图纸施工合同及建筑电气工程施工质量验收工程概况：1、工程规模：五栋小高层住宅楼、地下车库、沿街商业、独栋商业入户大堂及相应室外网总建筑面积 69950m2。2、电源由中心配电室引至各栋楼的总配电箱内再由总配电箱向楼内通过电缆桥架分支电缆暗配等方式向各用电设备提供电源。三、监理范围、内容、目的1、监理范围：根据监理合同监理范围为设计图纸所展示的全部内容。2、监理内容：2-1、低压配电系统安装2-2、电力照明系统安装2-3、防雷、接地及平安系统安装2-4、火灾自动及联动控制系统安装2-5、有线电视系统安装2-6、 系统安装2-7、综合布线系统安装2-8、可视对讲系统安装3、监理目的：3-1、本工程质量到达合格3-2、总控制在内3-3、工程进度按工程合同工交工四、工程监理细那么1、工程事前控制 〔1〕施工工程经理的资质及资格审查； 〔2〕施工施工人员的上岗作业证的审查； 〔3〕审核施工图及参加图纸交底会会同设计、施工的技术人员对相关专业图纸进度会审就控制线位置设备安装位置及走向等与土建、给排水采暖专业图纸进度核对及时发现问题消除互相矛盾； 〔4〕施工现场的平安用电、方案和电气安装施工方案及工程技术交底； 〔5〕进场器材设备 根据本工程情况需要审核的器材有：焊接钢、镀锌扁钢、圆钢、KBG 线和 PVC 线导线线缆、上下压配电柜〔箱〕、开关、插座及照具等各种用电材料。审核包括：材料、设备的合格证及全套的技术资料和实物的外观审核； 〔6〕参加现场例会提早强调施工技术、工艺要点指出常见问题防止造成返工。2、工程质量事中控制 〔1〕根据质量控制点进度现场巡视及旁站检查； 〔2〕严格工序检查程序对检查工程以施工图及为根据细致的进度验收对报验资料根据相关规定要求严格审核； 〔3〕对测试工程：对绝缘电阻、接地电阻的测试电气、动力、通信、火宅、可视、电梯的系统调试及运转等工程必须亲自参加如实记录。对调试工程要求施工报调试及试运转方案。3、工程质量全面控制 〔1〕底板根底内接地网钢筋的焊接及防雷引下线钢筋的焊接 A 位置正确无遗漏 B 焊接符合要求 6D 两面施焊 C 防雷接地线引下点无遗漏 〔2〕主干线钢预埋 A 材料合格壁厚大于 2.5mm B 严禁对焊必须套焊接焊缝严实 C 壁内外防腐 D 预埋总进线两端应做喇叭口 ...
